Реализованные проекты в Республике Казахстан
Заказчик:
ТОО «Союз Комплект»
ТОО «Союз Комплект»

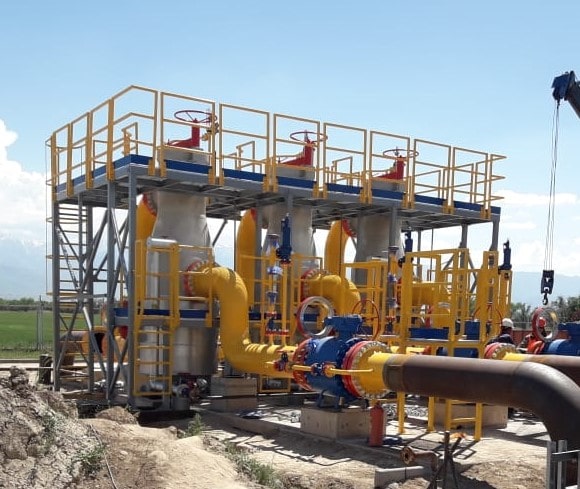

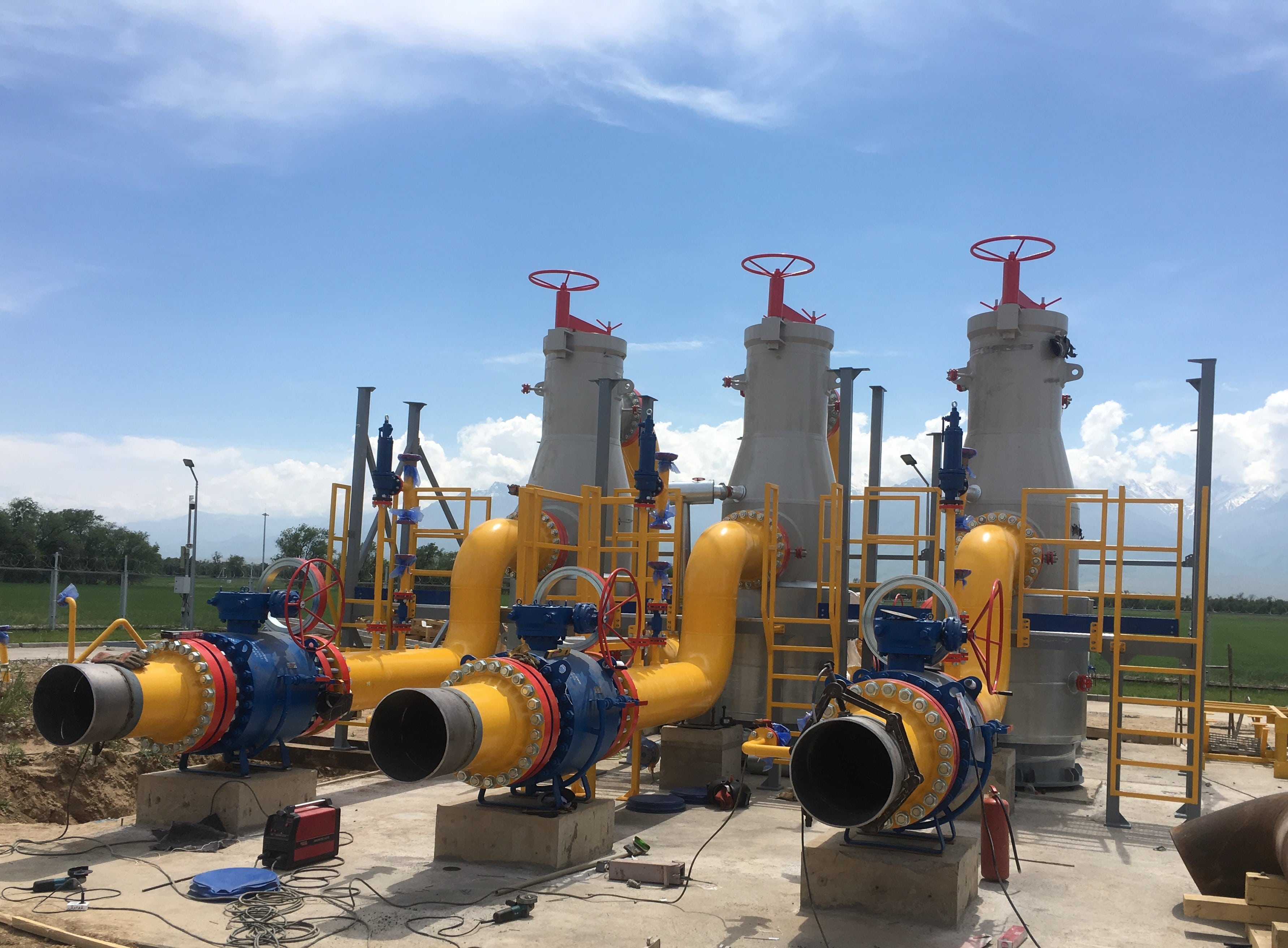

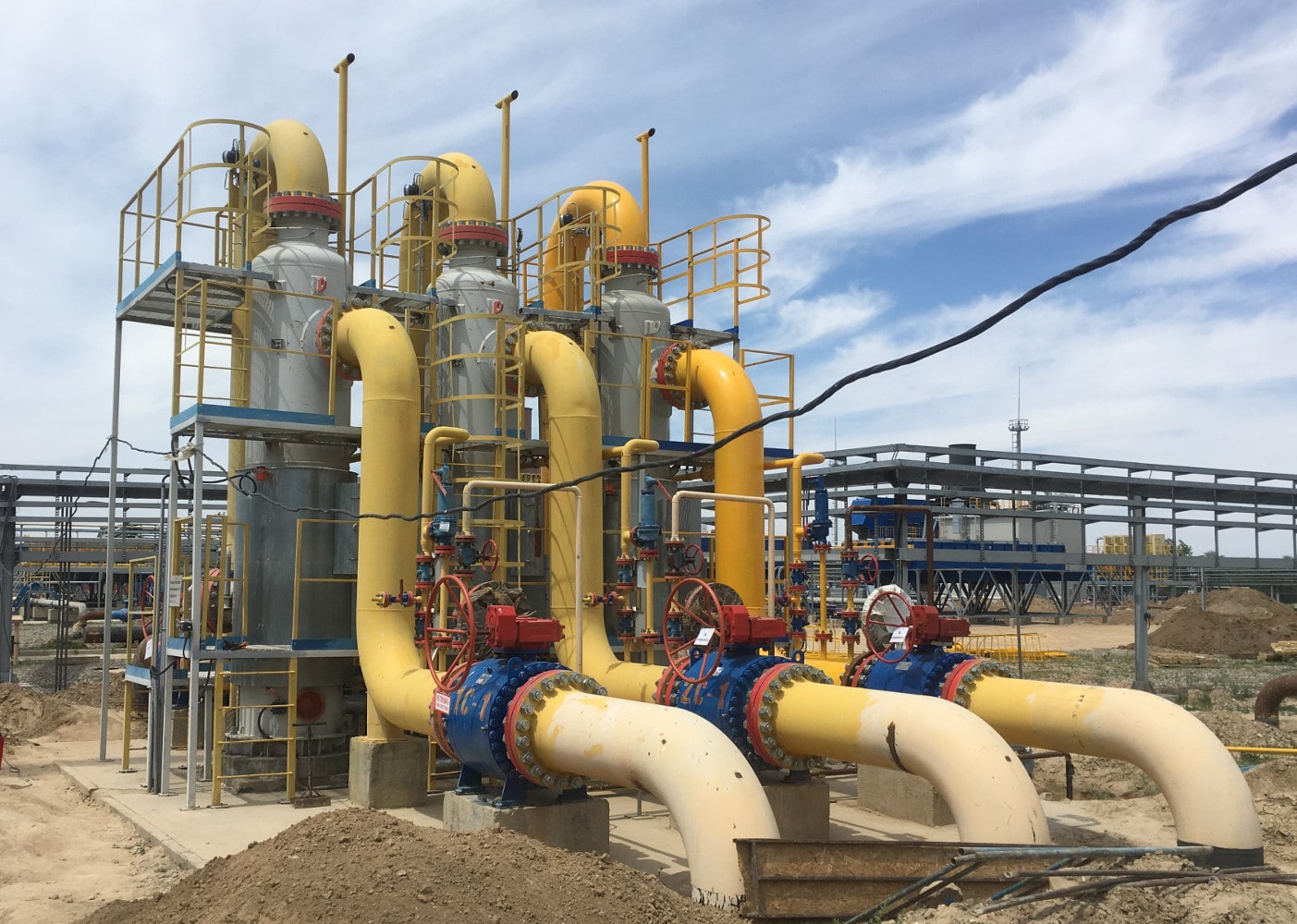

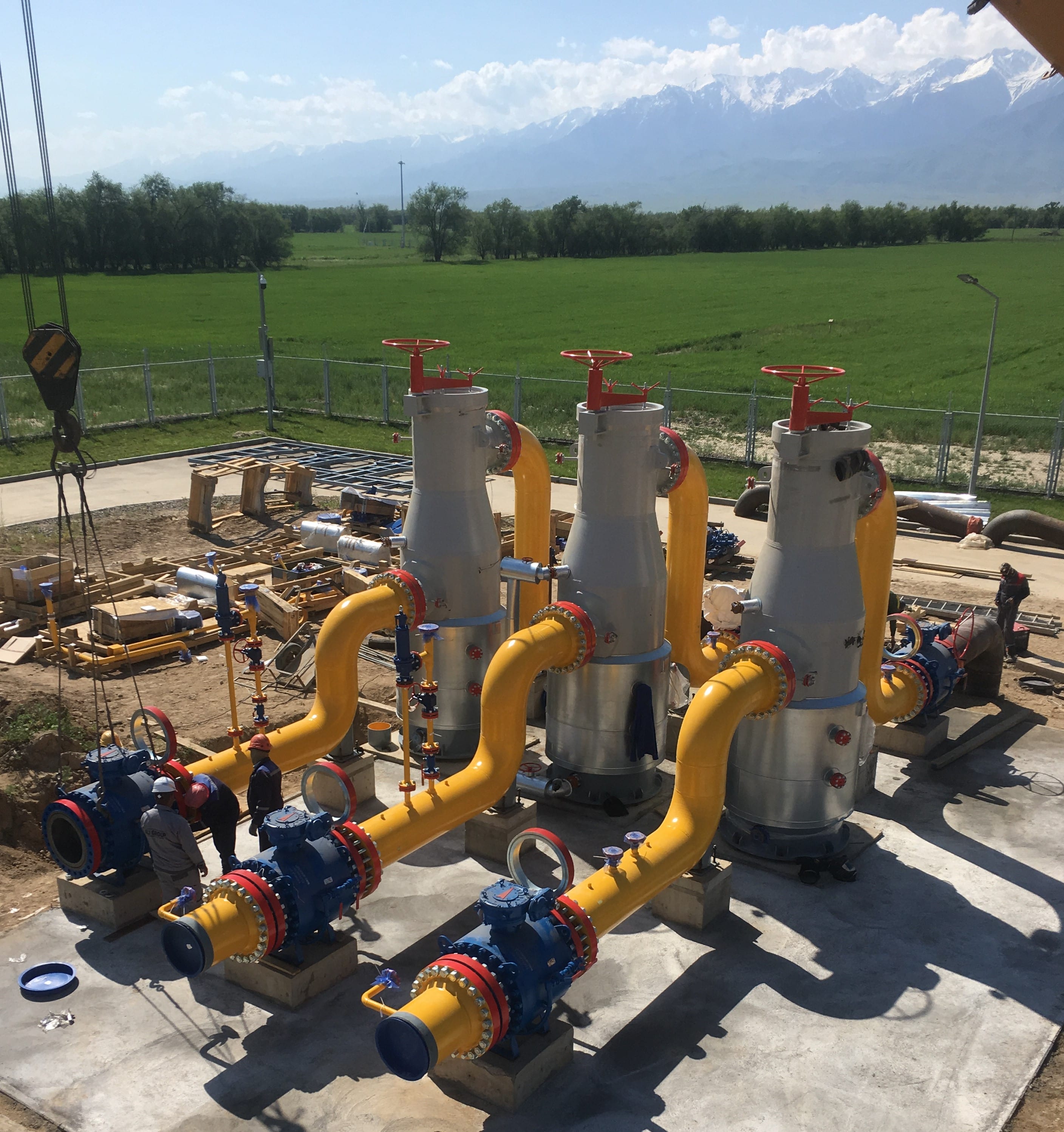

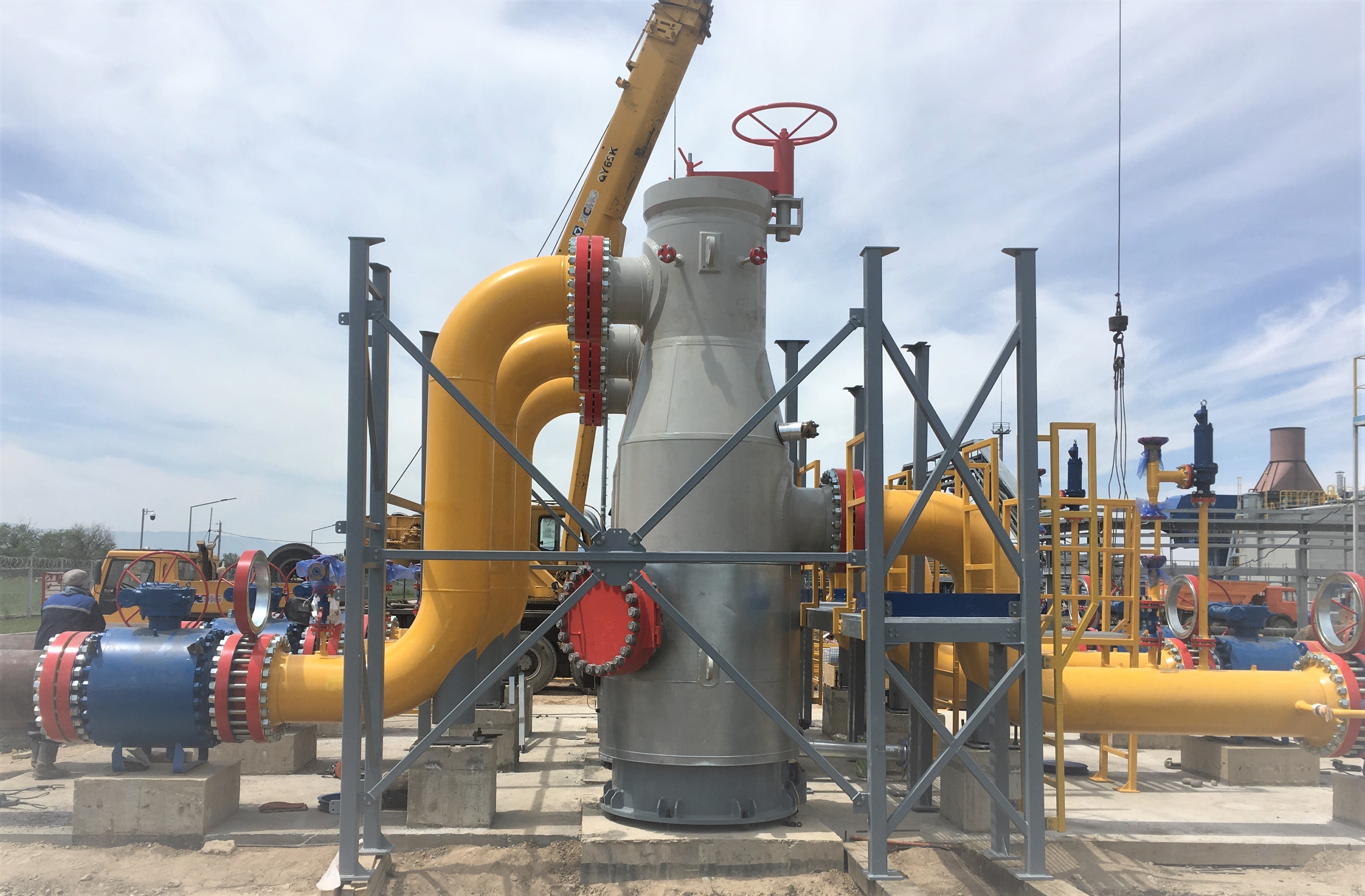

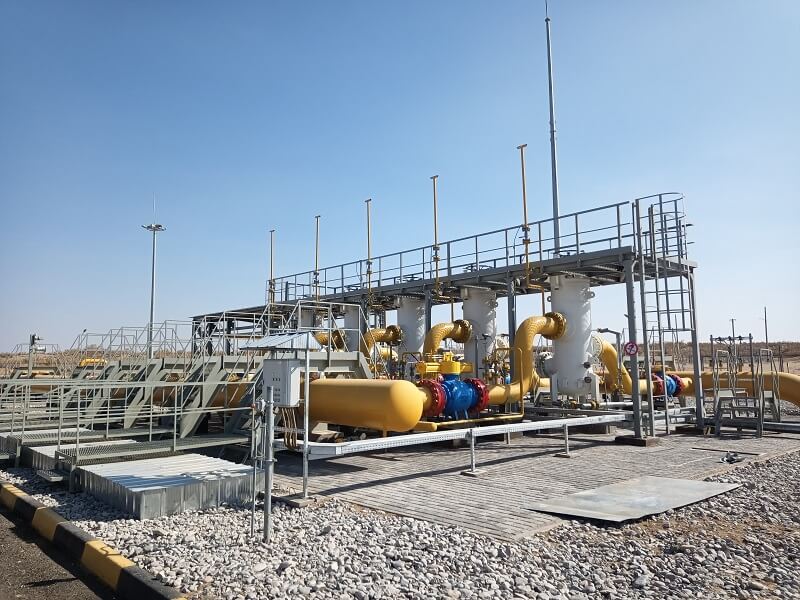

Дожимная компрессорная Станция «TIR-02 Акыртобе». Блок фильтров сепараторов тонкой очистки газа.
Блок фильтр-сепараторов газа предназначен для тонкой очистки (фильтрации) природного газа.
Блок включает в себя три вертикальных фильтра-сепаратора, включенных в технологический процесс для параллельной работы по схеме 2 рабочих + 1 резервный.
Блок фильтров-сепараторов газа имеет необходимую трубопроводную обвязку фильтров-сепараторов, выполненную в соответствии с требованиями нормативно-технической документации, укомплектован площадками обслуживания и комплектом приборов, обеспечивающие работу установки и контроль технологических параметров.
Основные характеристики фильтра-сепаратора:
|
№ п/п |
Наименование параметров |
Показатели |
|
1 |
Производительность по газу номинальная, Нм3/час |
90 000 - 360 000 |
|
2 |
Давление рабочее (изб.) номинальное, МПа |
2,5 - 5,5 |
|
3 |
Давление расчетное (изб.), МПа |
6,3 |
|
4 |
Температура окружающей среды, °С |
от -43 до +45 |
|
5 |
Рабочая среда |
Природный газ |
|
6 |
Степень очистки от частиц от 1 мкм и более, % |
99 |
|
7 |
Перепад давления номинальный, МПа |
0,045 |
Заказчик:
ТОО «Союз Комплект»
ТОО «Союз Комплект»

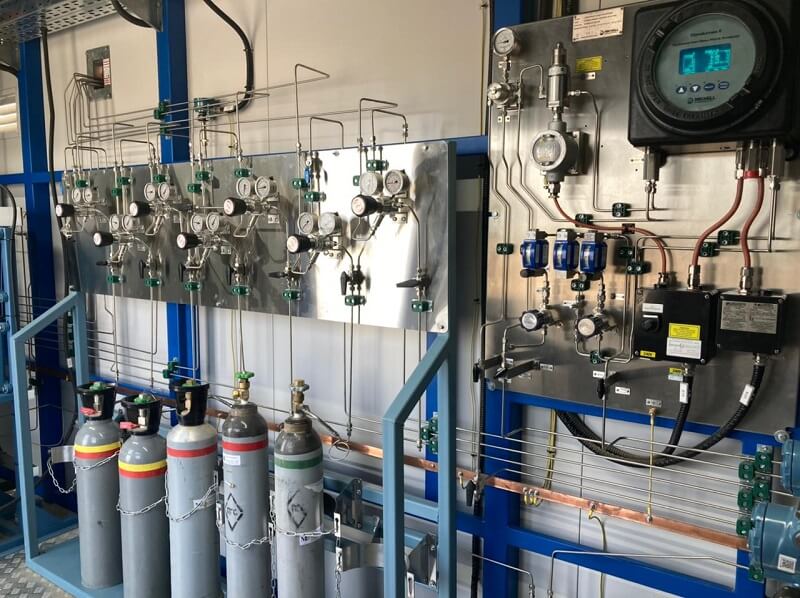

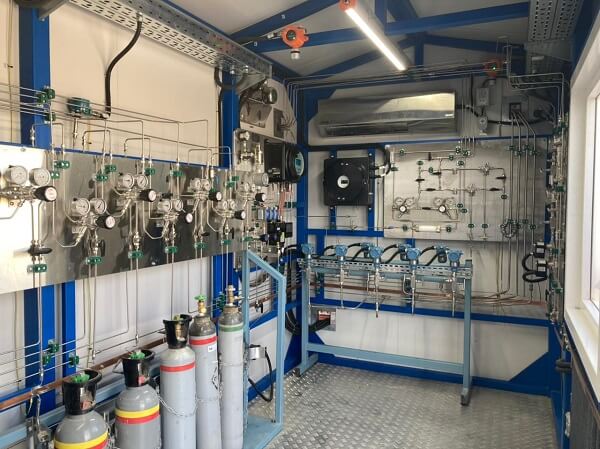

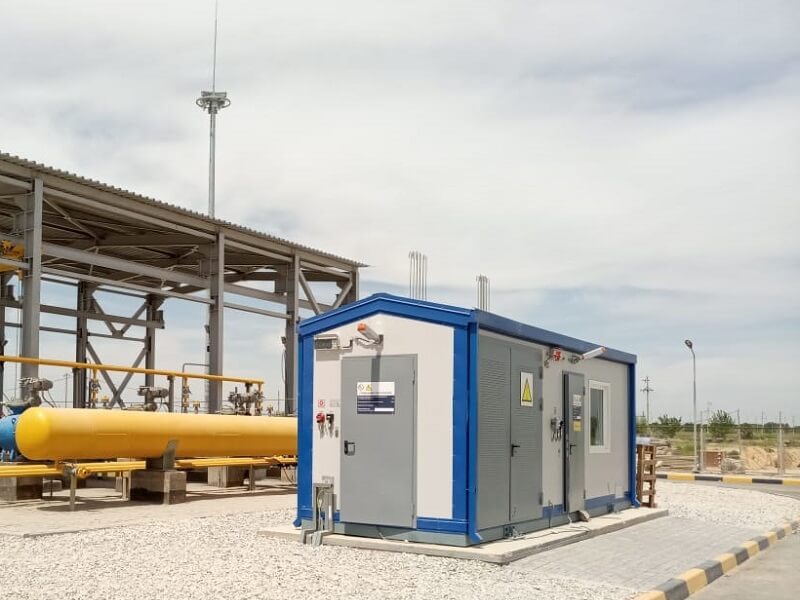

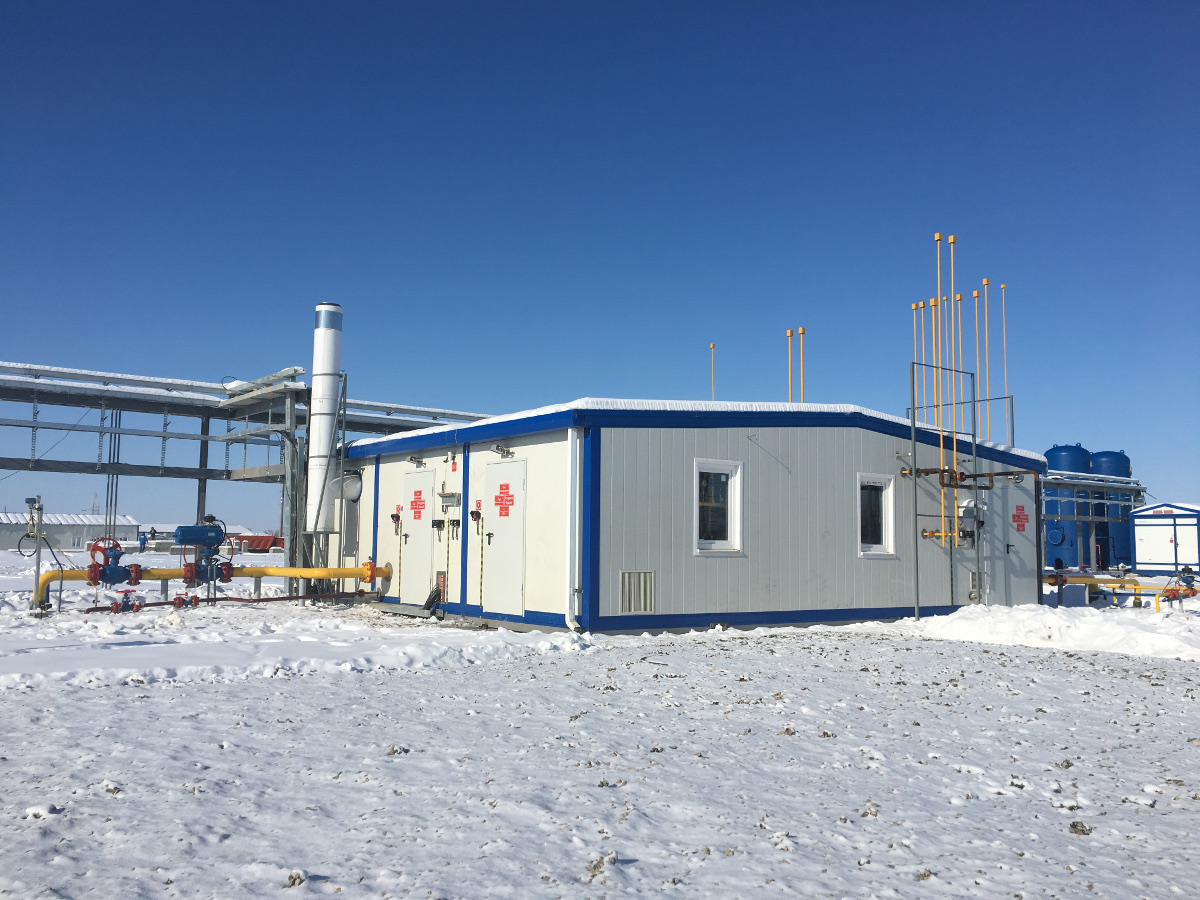

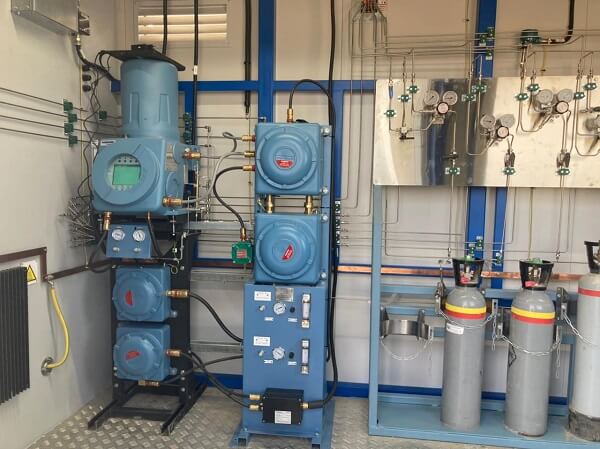

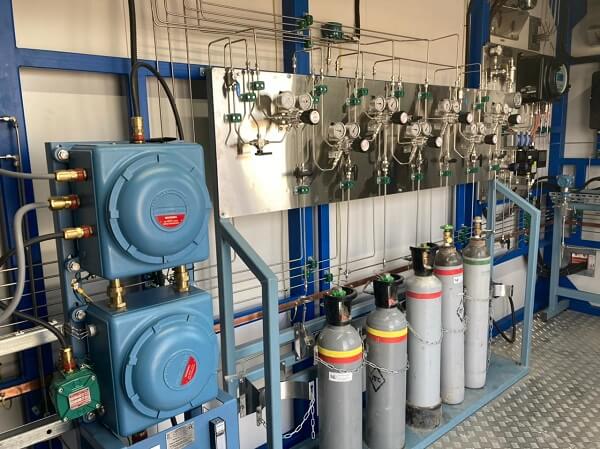

Дожимная компрессорная Станция «TIR-02 Акыртобе», Блок анализа качества газа.
• Блок-бокс с системами жизнеобеспечения;

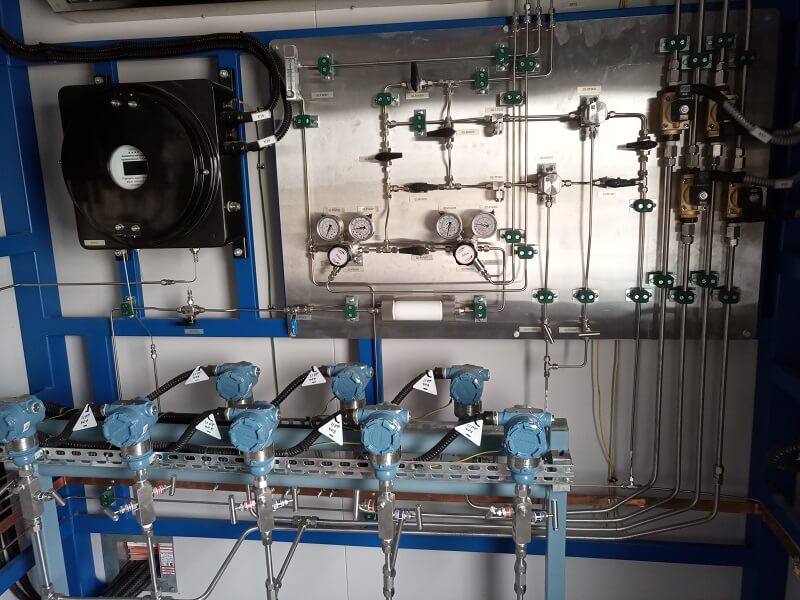

• Потоковый газовый хроматограф Emerson model 700XA;
• Анализатор температуры точки росы влаги и углеводородов Condumax II.
Заказчик:
ТОО «Союз Комплект»
ТОО «Союз Комплект»

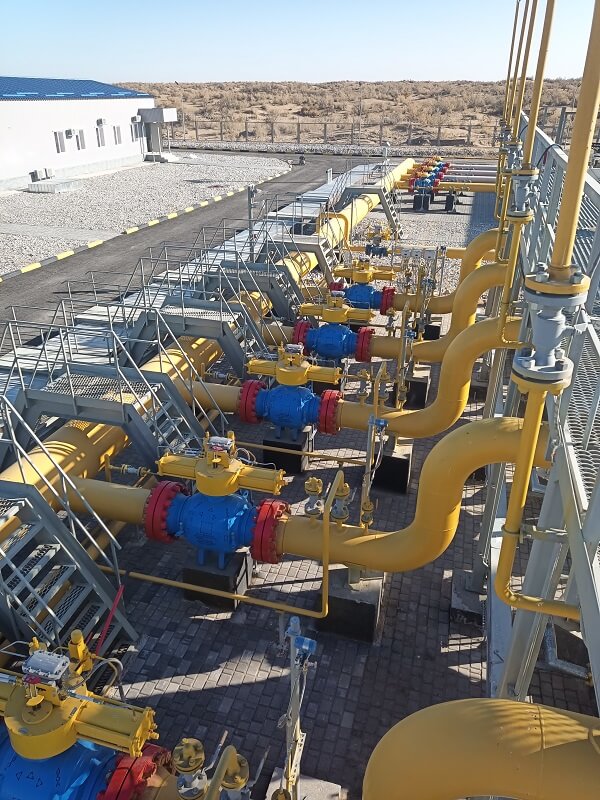

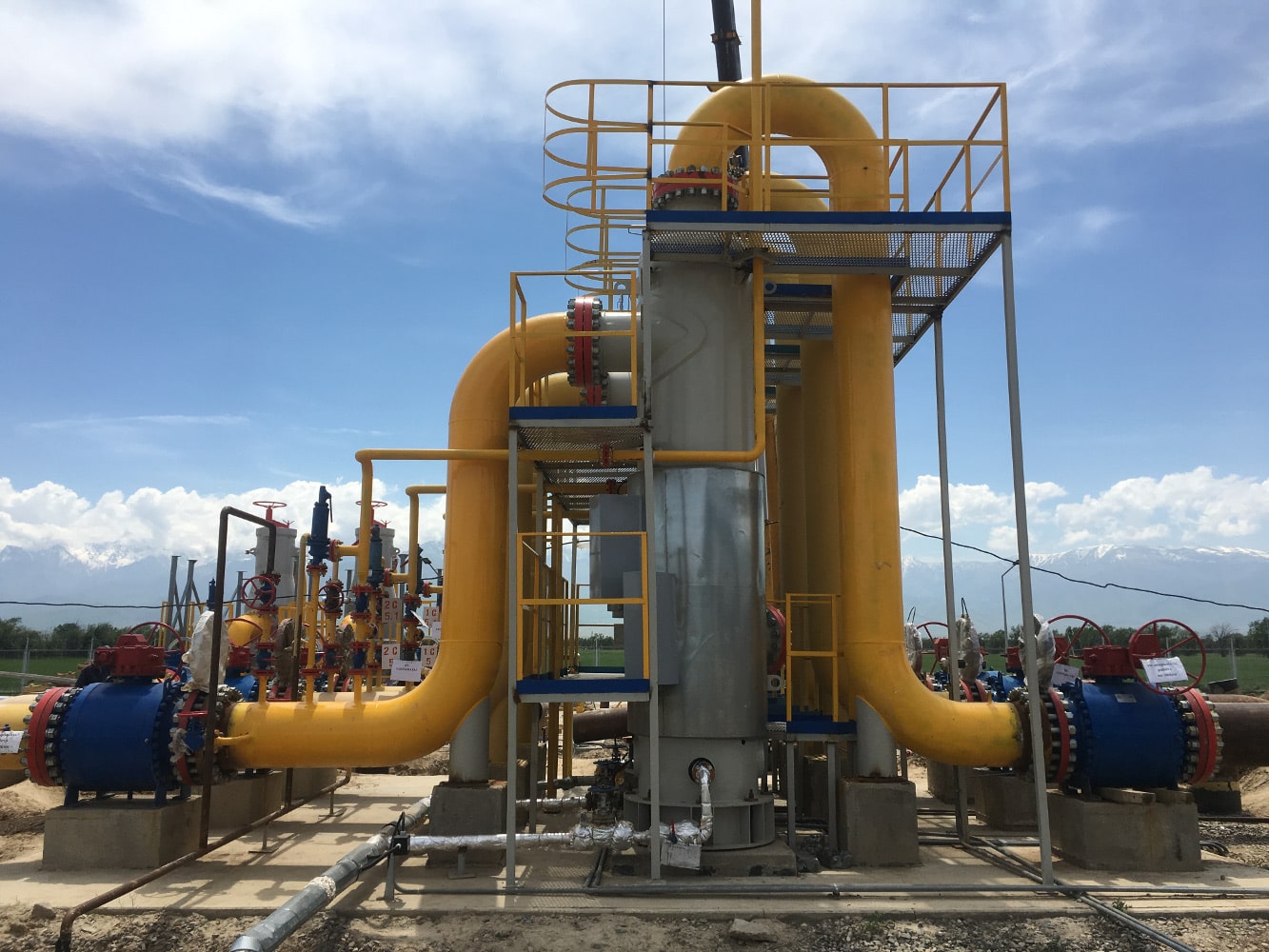

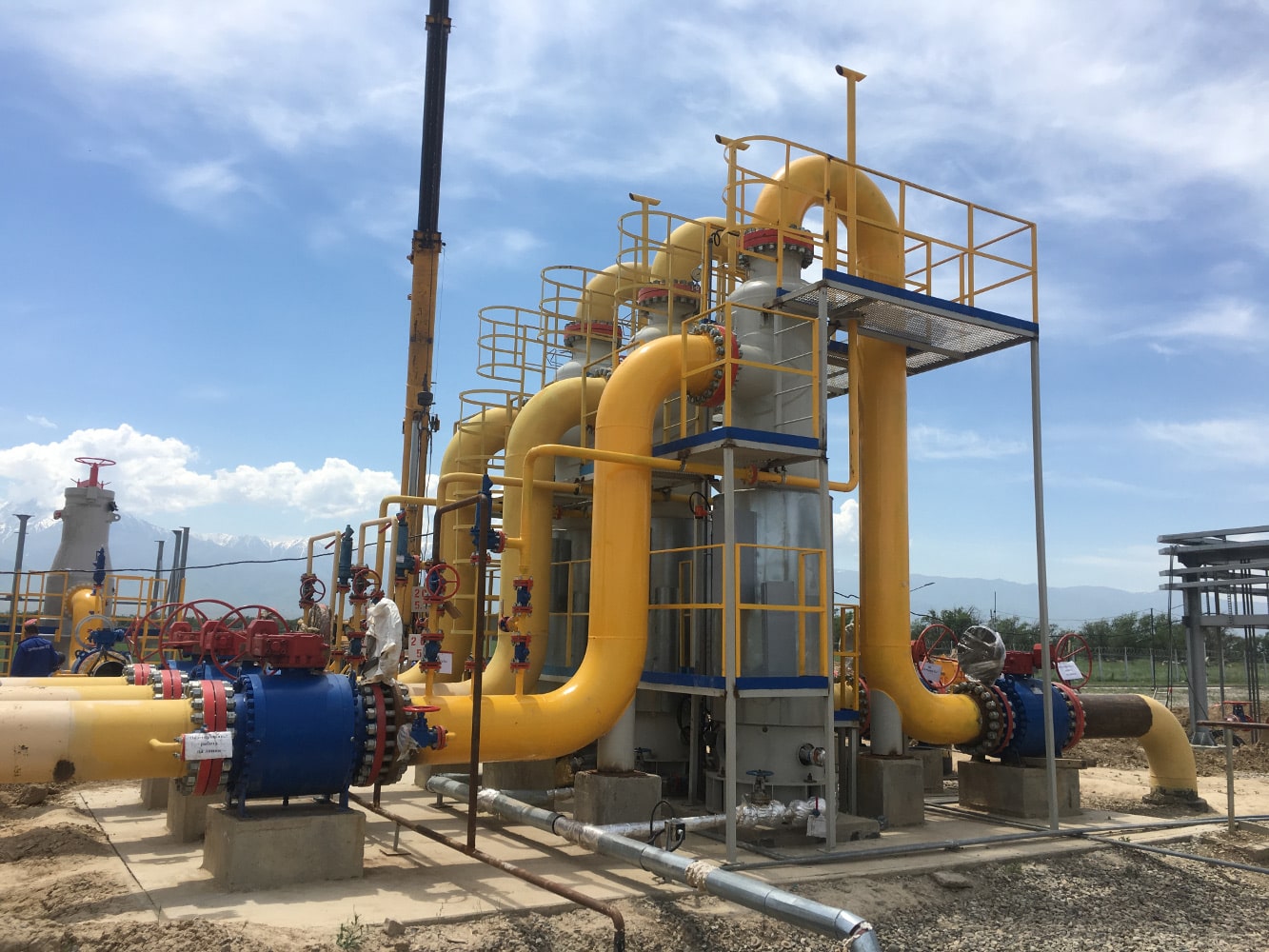

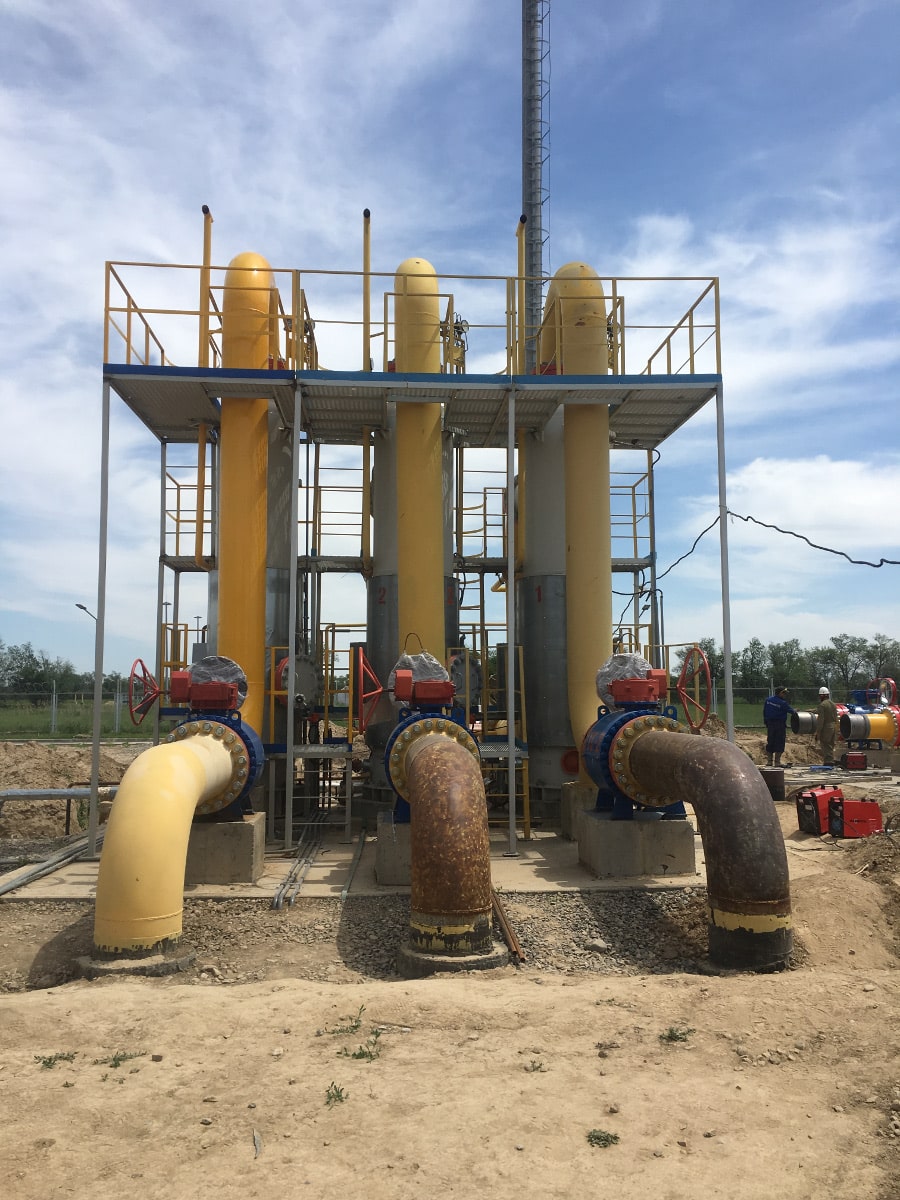

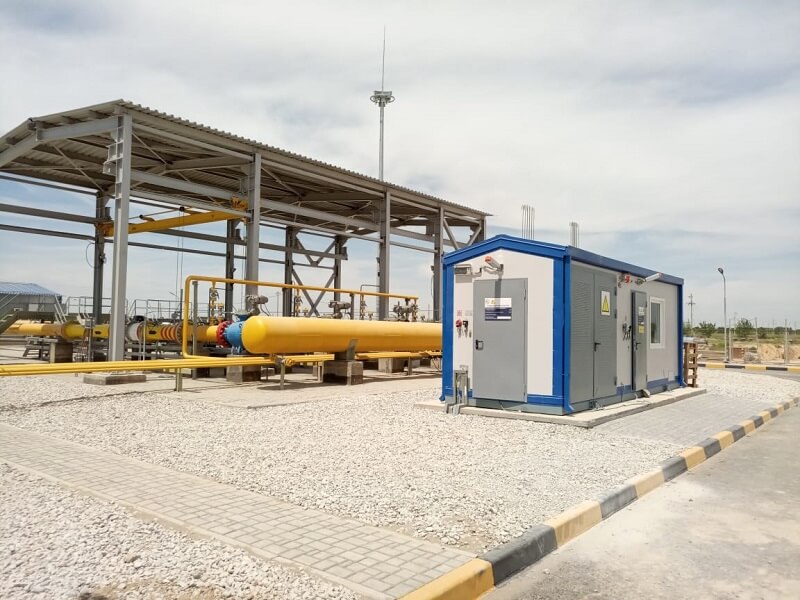

Дожимная компрессорная Станция «TIR-02 Акыртобе», Узел фильтрация газа.
• Pвх = 3,2 -5,5 МПа;
• Рвых = 2,5 МПа;
• Первая очередь два УФГ по Q = 317 000 м3/ч
• Вторая очередь один УФГ Q = 317 000 м3/ч
Заказчик:
ТОО «Союз Комплект»
ТОО «Союз Комплект»

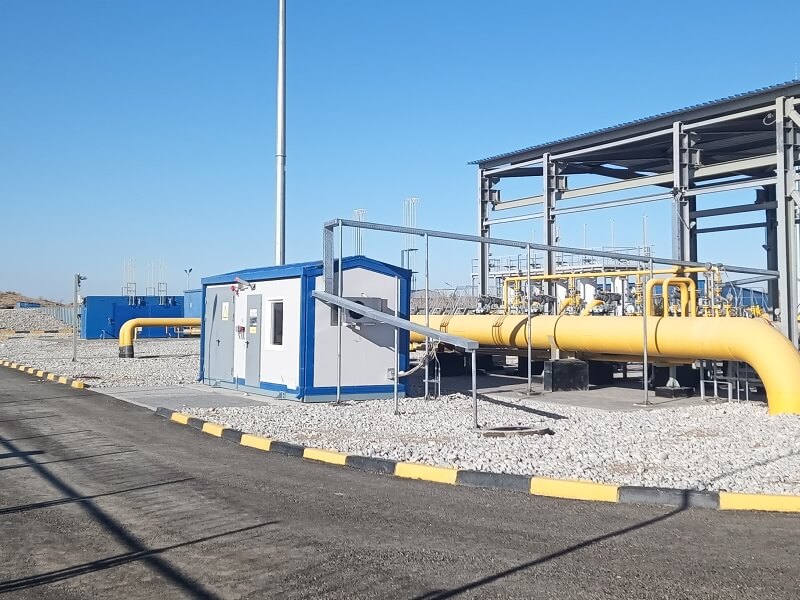

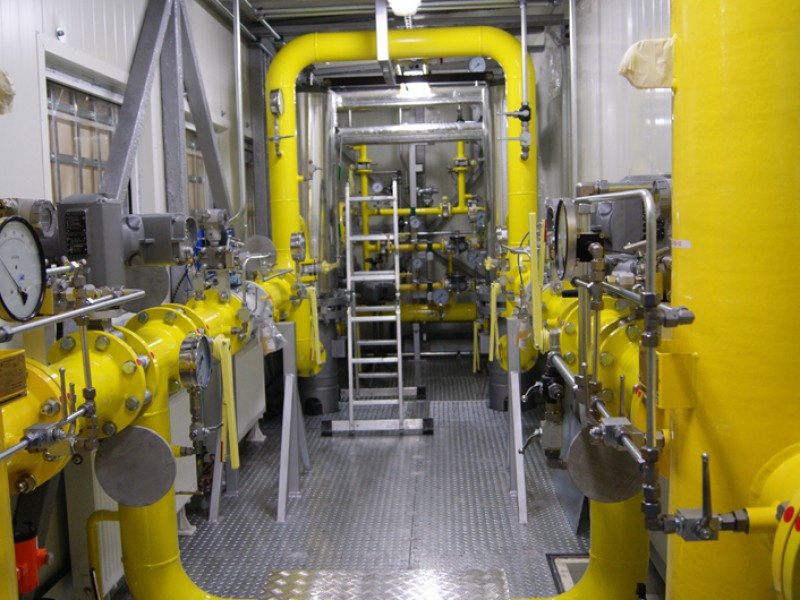

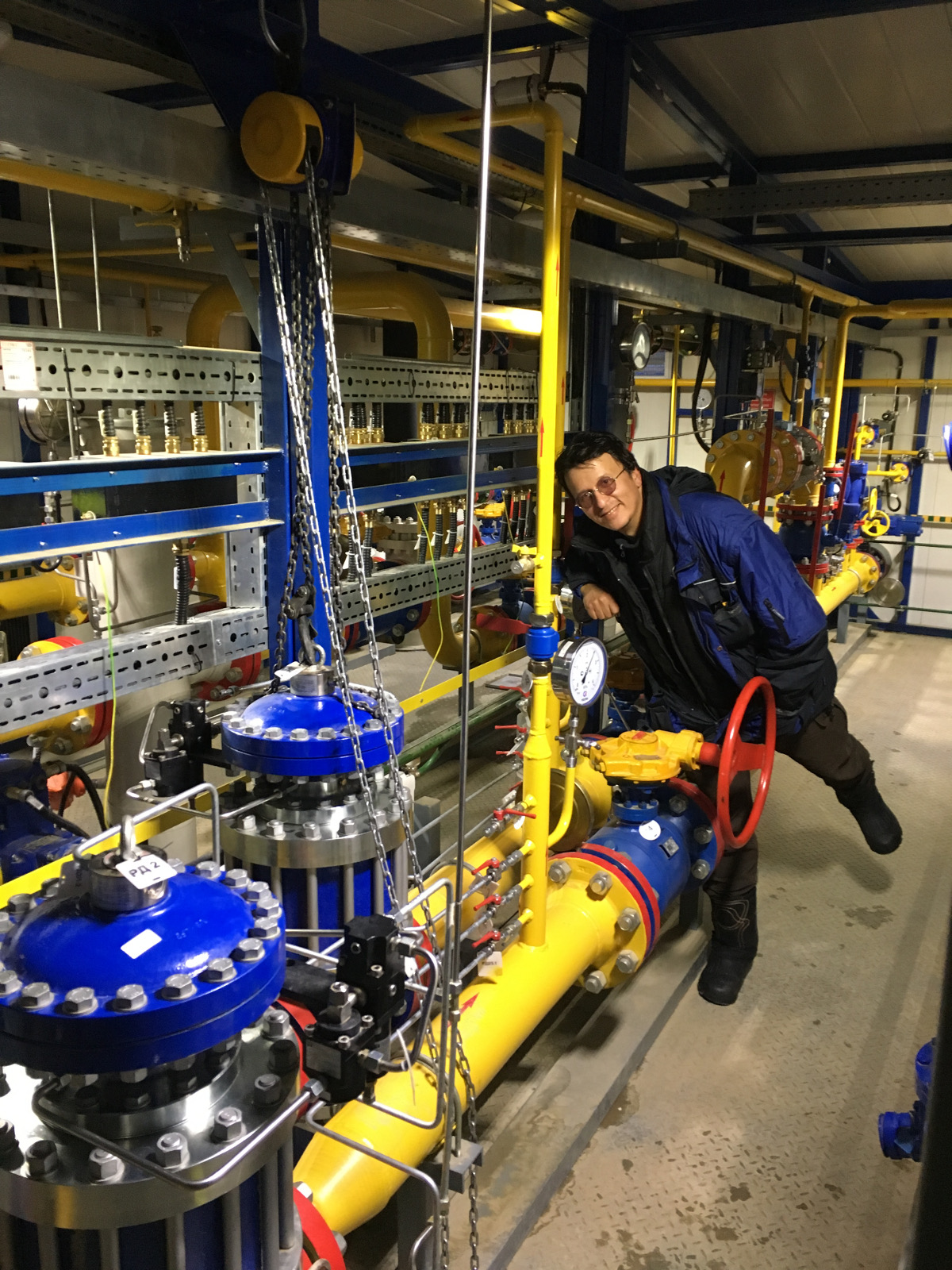

Дожимная компрессорная Станция «TIR-02 Акыртобе», Пункт подготовки газа.
• Pвх = 3,2 -5,5 МПа;
• Рвых = 2,5 МПа;
• Q = 19 500 м3/ч
Заказчик:
Актюбинский Рельсобалочный Завод
Актюбинский Рельсобалочный Завод

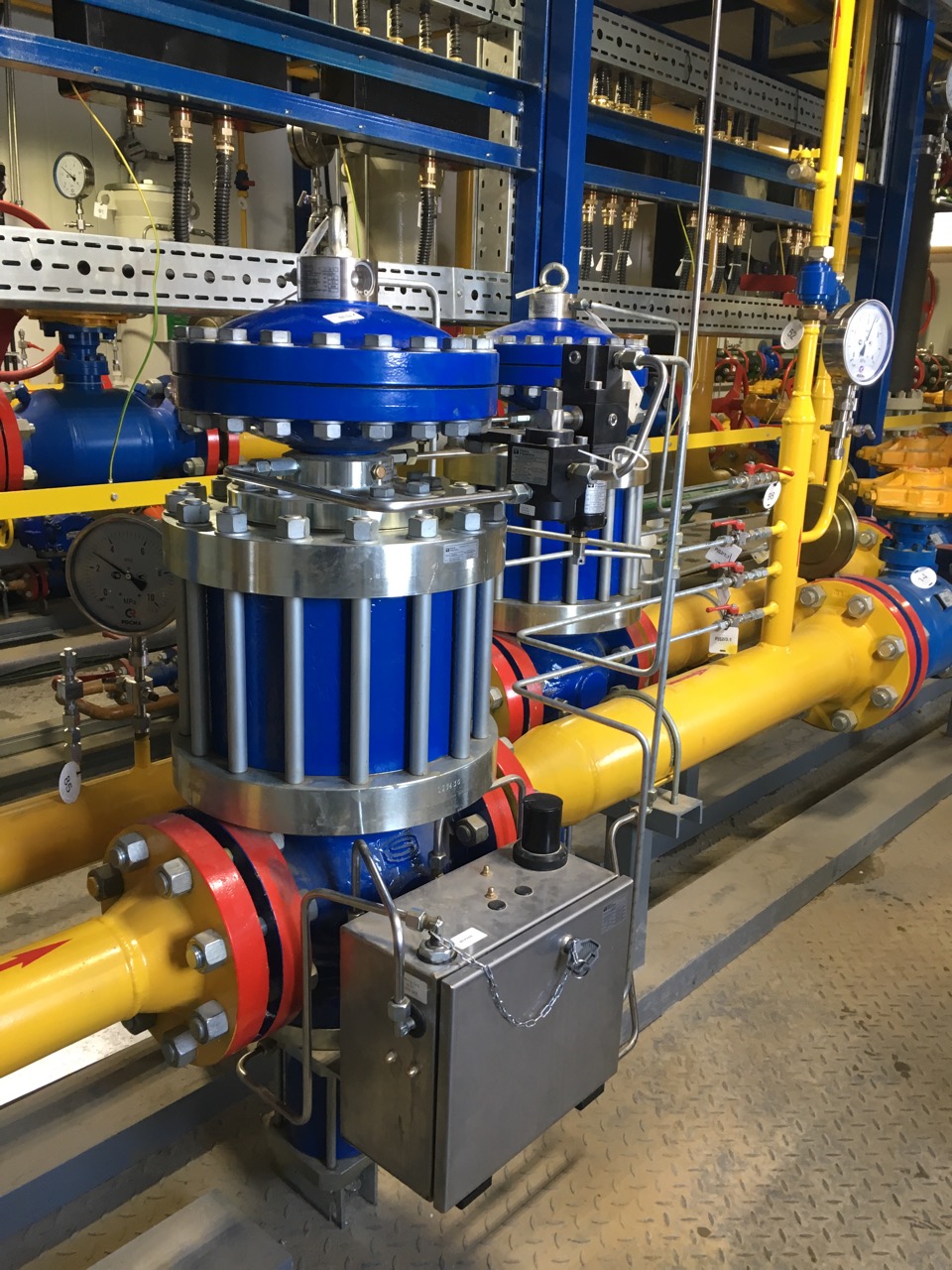

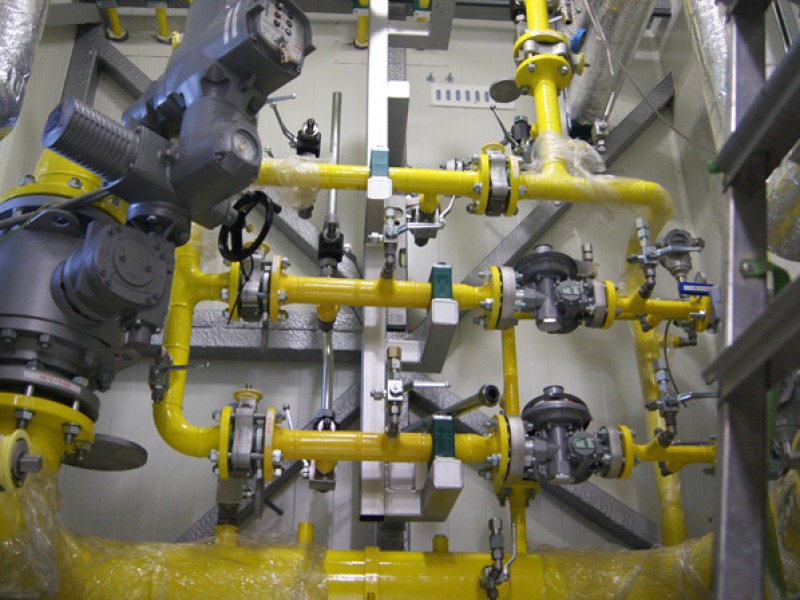

Пункт Подготовки газа для газопоршневой электростанции установленной электрической мощностью 38,9 МВт., которая питает Актюбинский Рельсобалочный Завод.
Основные характеристики Пункта Подготовки газа:
p Вход = 6,00 бар
p Выход = 5,30 бар
Q = 500 ÷ 9 000 м3/ч
Заказчик:
ТОО «Батыс Пауэр», г. Уральск, Казахстан
ТОО «Батыс Пауэр», г. Уральск, Казахстан

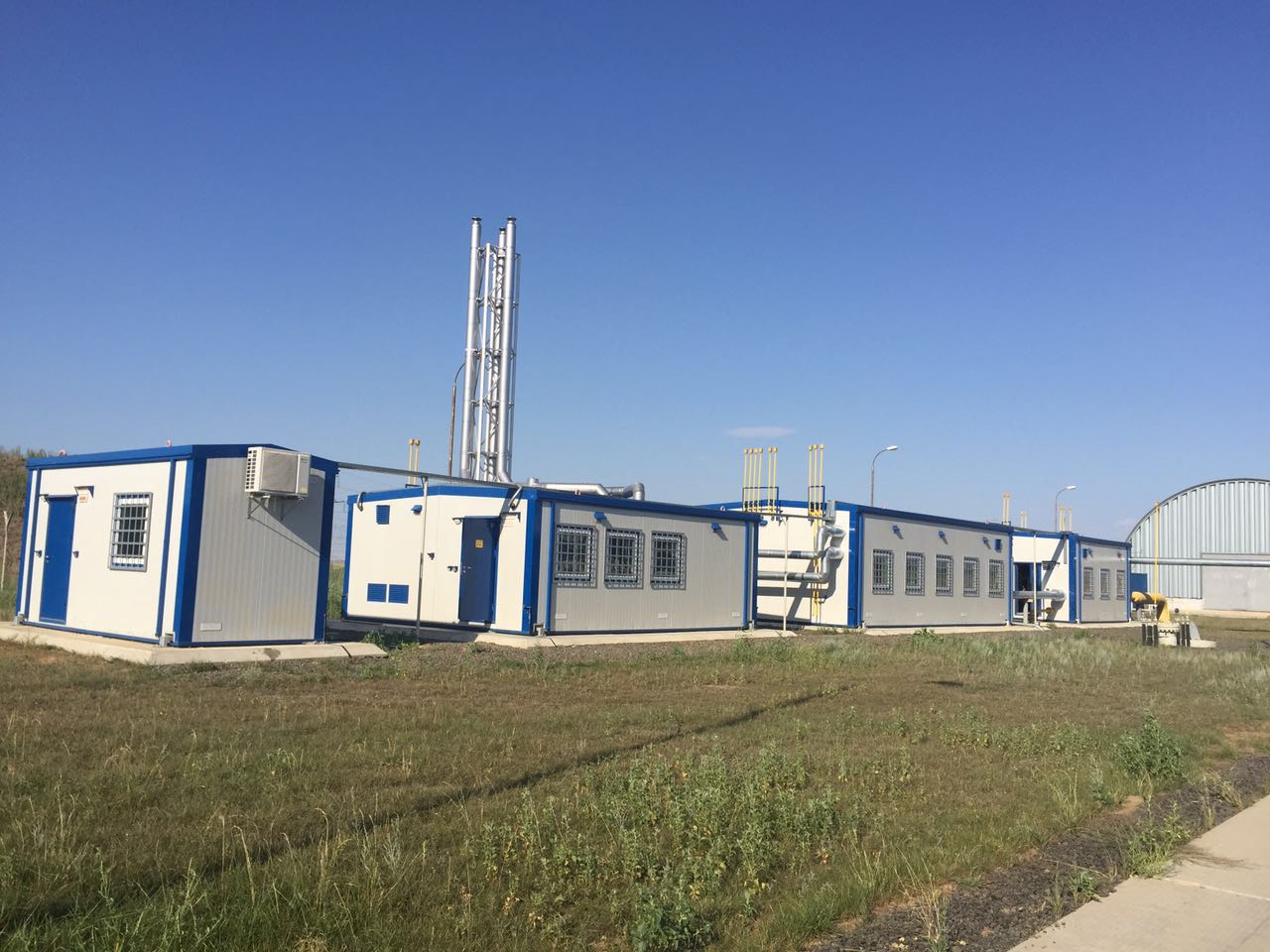

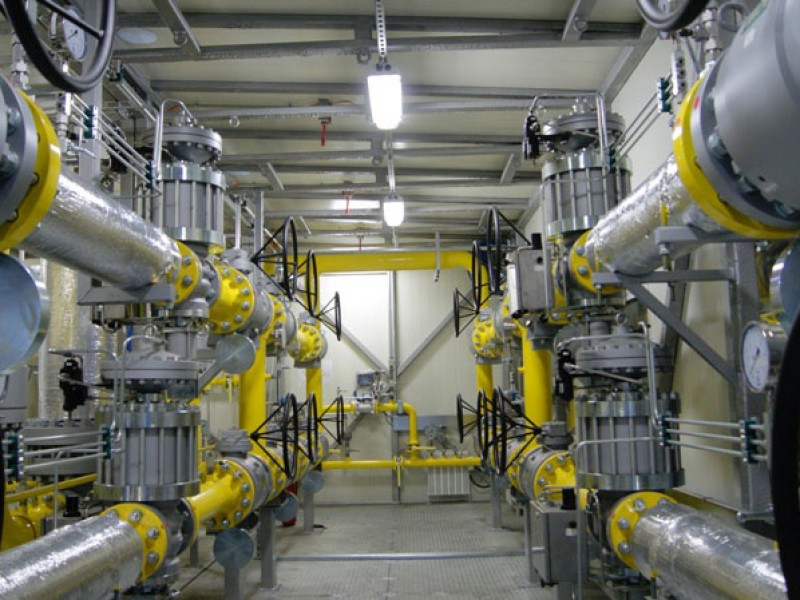

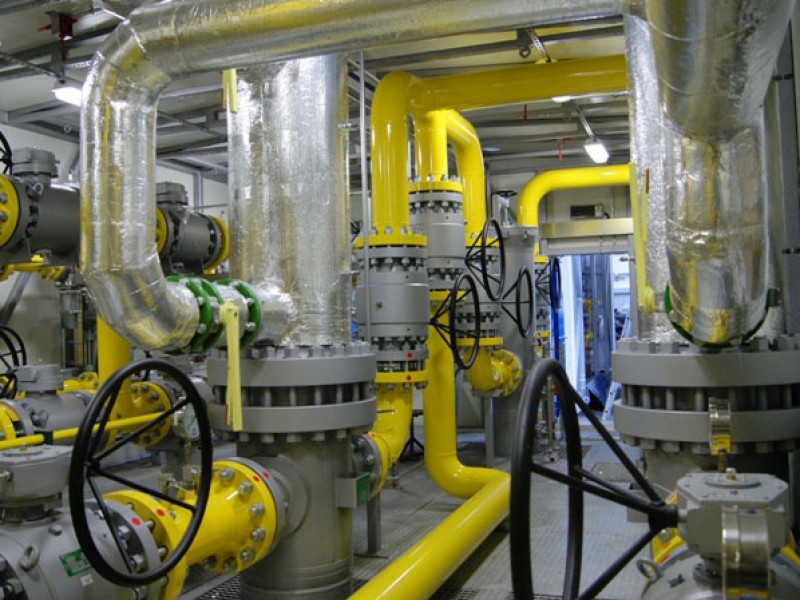

Строительство автоматической газораспределительной станции(АГРС) для ГТЭС -200 «Уральск».

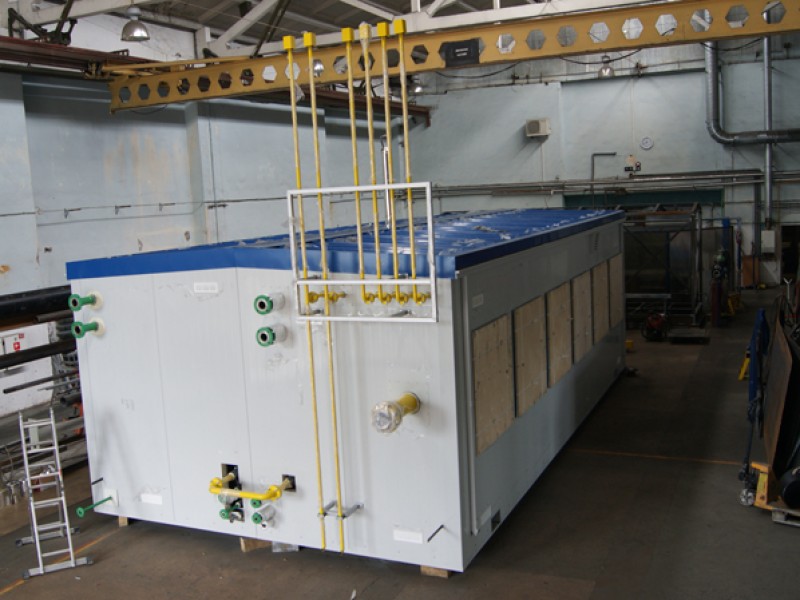

Автоматическая Газораспределительная Станция, 100% заводской готовности в составе:
- • Узел переключения
- • Узел учета газа
- • Узлы фильтрации газа
- • Узлы подогрева газа
- • Узлы редуцирования газа

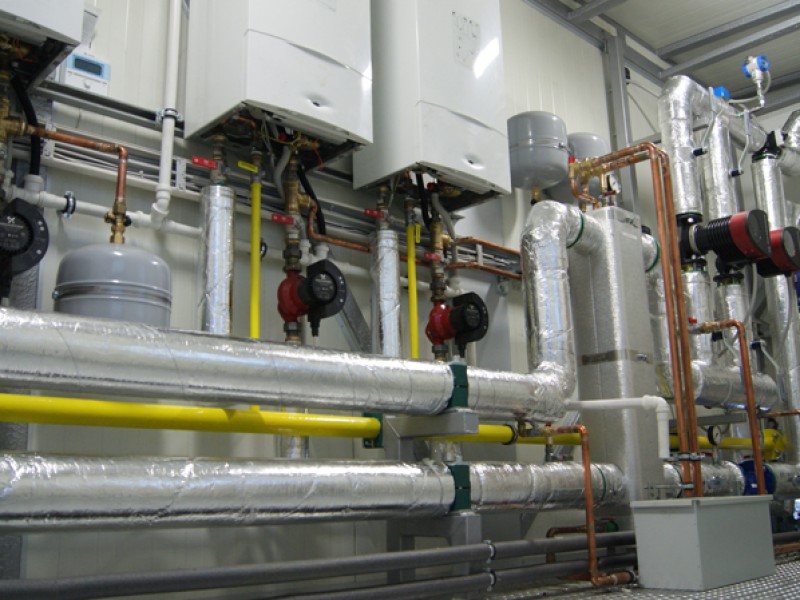

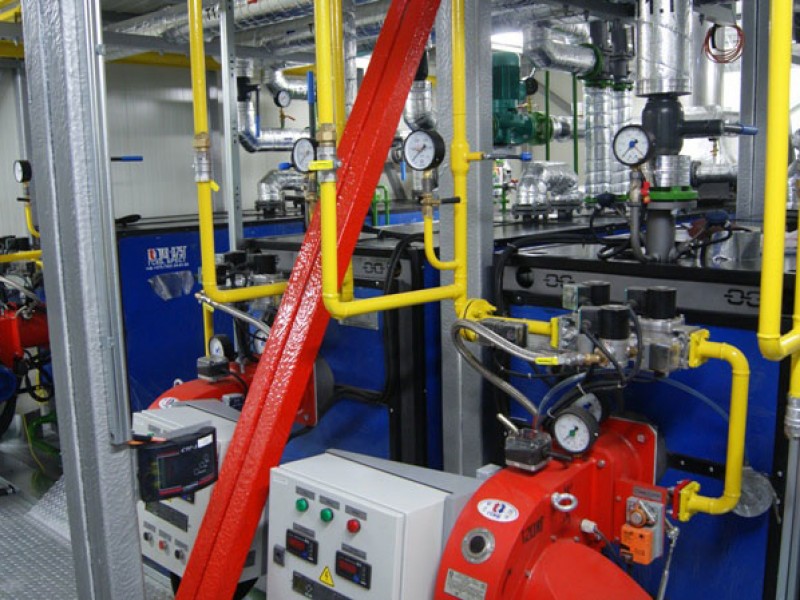

- • Блочно модульная котельная
Основные характеристики:
p Вход = 3.9-7.5 МПа
РВых =2.5 МПа
Пропускная способность станции Q= 101 000 нм3/час
