Узел ограничения подачи газа

Узел ограничения подачи газа

УОПГ

«Узел ограничения пода газа» (УОПГ), является системой контроля и регулирования параметров расхода и давления газа, а также может применяться для дистанционного ограничения подачи газа из диспетчерской поставщика газа.

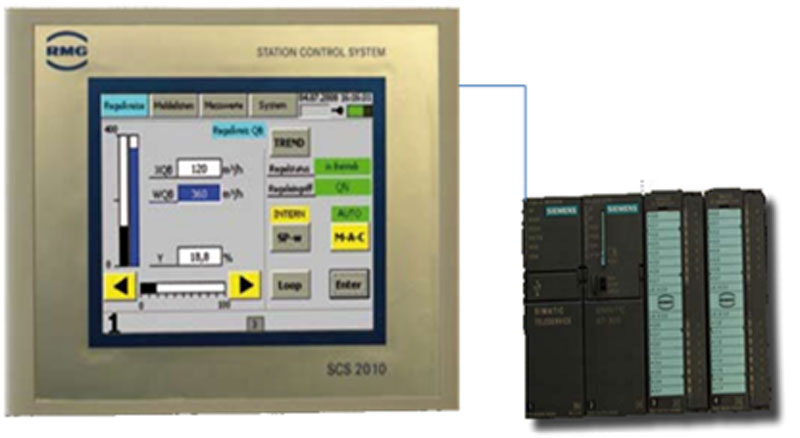

Управление и регулирование осуществляется Системой автоматизации станции RMG SCS 2010 на на базе контролеров Siemens или контролеров Honeywell HC-900.

Узел может использоваться для природного газа и любых неагрессивных газов.

В зависимости от назначения, изготавливают узлы ограничения подачи газа различных моделей с различной производительностью.

В состав типового узла входит:

  1. Запорная арматура
  2. Клапан регулирования расхода газа ( RMG 512, RMG530 )
  3. Система автоматического управления ( SCS 2010, HS 900 )
  4. Счетчик газа (любого типа)
  5. Корректор объема газа (любого типа)
  6. Коммуникационные шлюзы для связи системы управления узла с диспетчерской поставщика.
  7. Системы верхнего уровня для диспетчерских поставщика газа.
  8. Датчики давления.
  9. Датчик температуры

Управление узлом ограничения подачи газа может вести как со стойки управления находящейся на станции, так и с центральной диспетчерской поставщика газа.

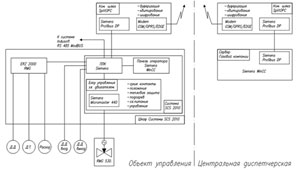

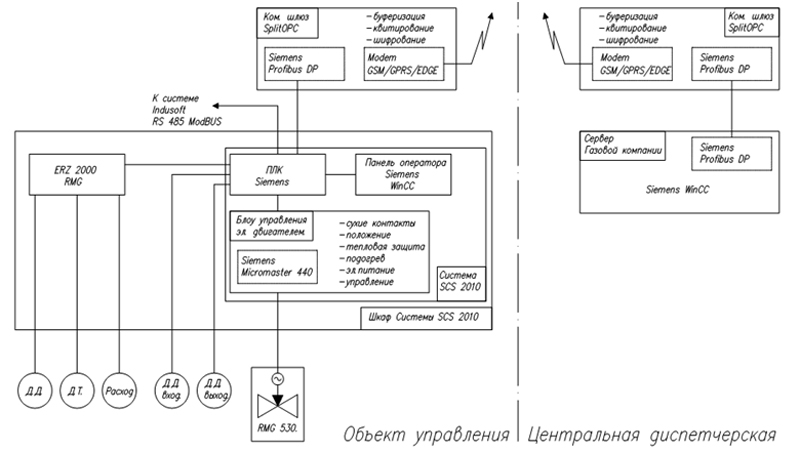

Структурная схема «Узла Ограничения Подачи Газа»

 Узел ограничения подачи газа (УОПГ)

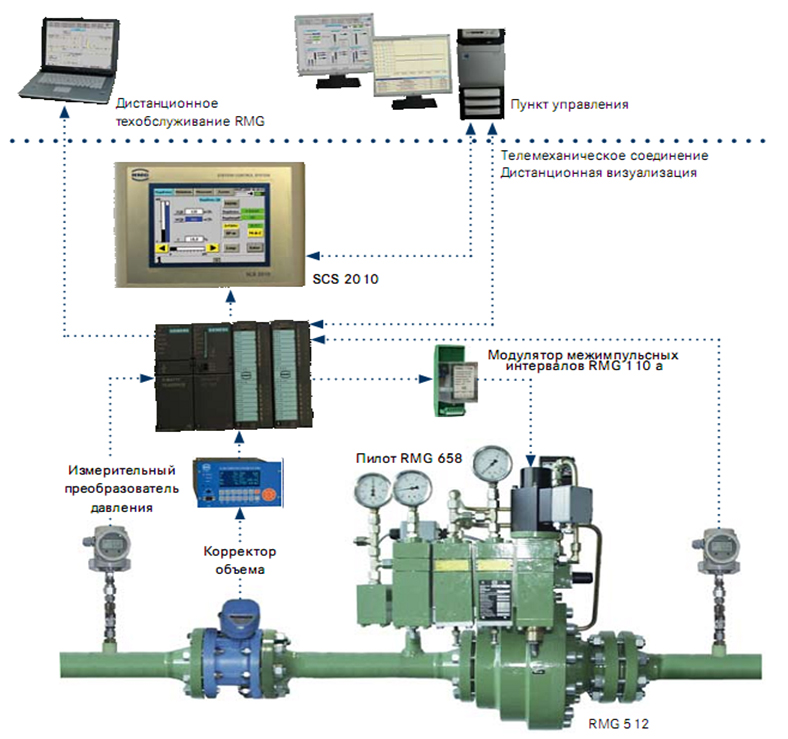

Принципиальная схема узла ограничения подачи газа

Схема узла ограничения подачи газа

Реализована на базе:

  • регулятора RMG 512,
  • турбиного счетчика газаTRZ 03,
  • корректора объема газа ERZ2000,
  • системы управления SCS2010

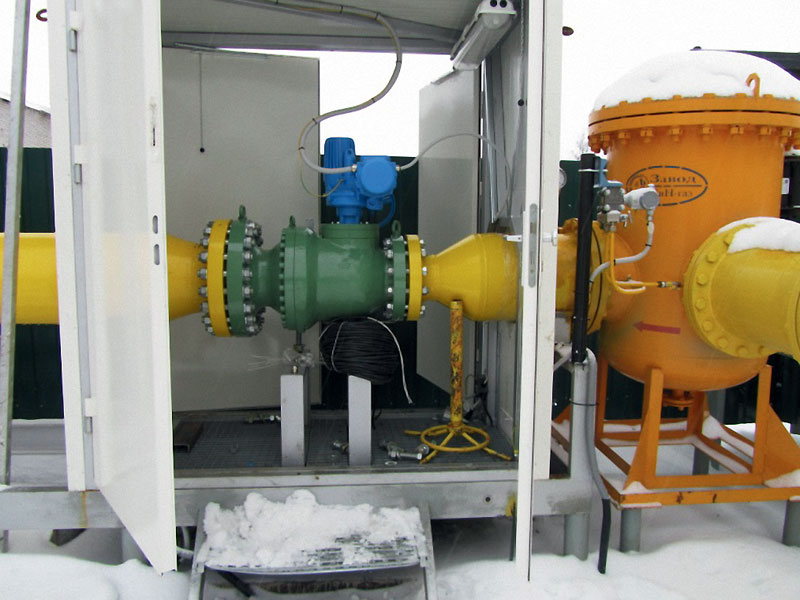

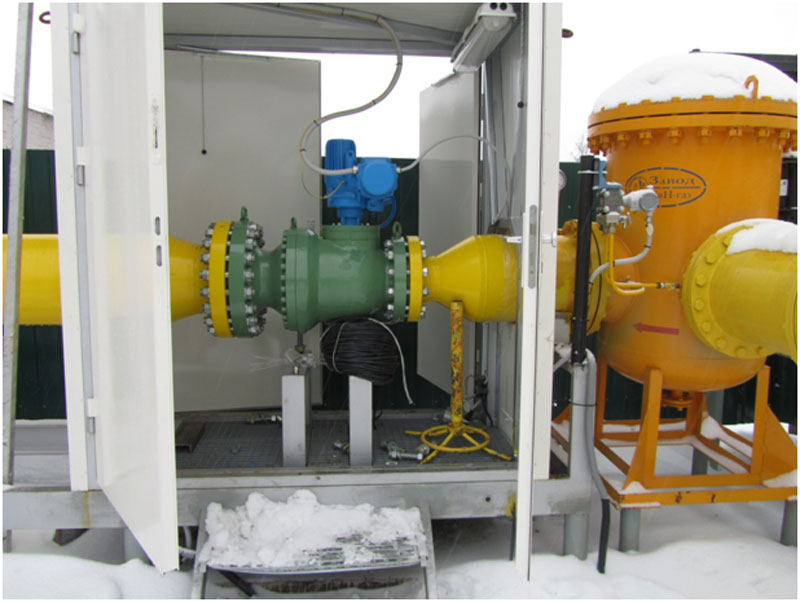

 УОПГ «Кингисепп», реализован  на базе регулятора давления и расхода газа RMG 530 с электроприводом и системой  автоматического управления SCS 2010 производства компании «RMG  Regel+Messtechnik GmbH», Германия.

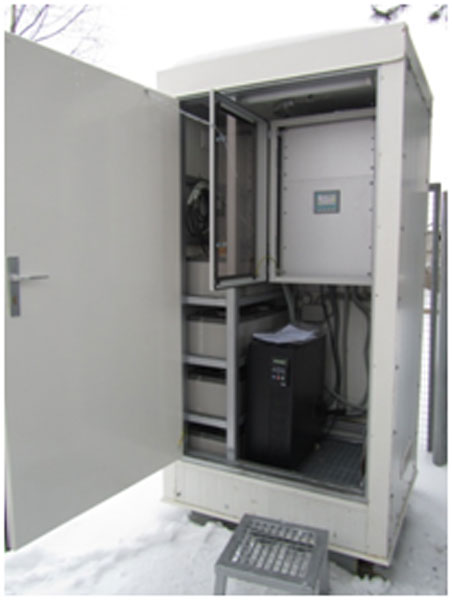

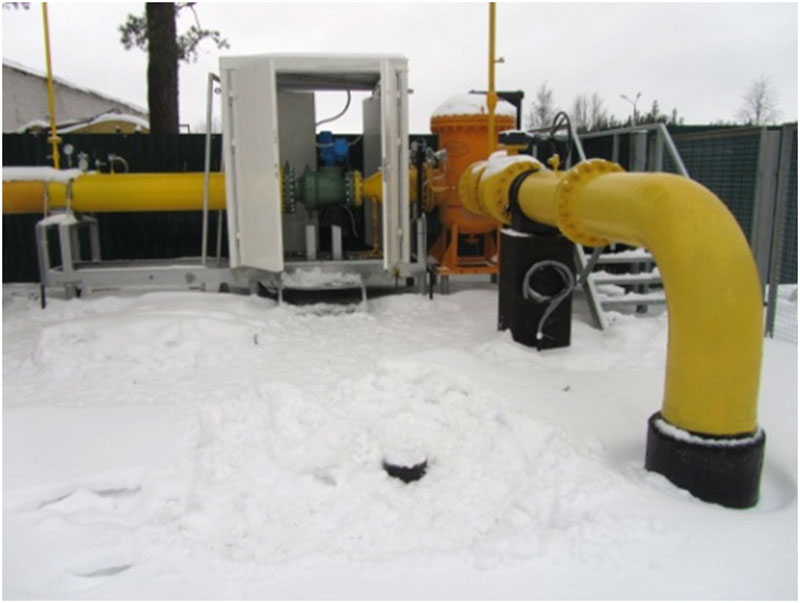

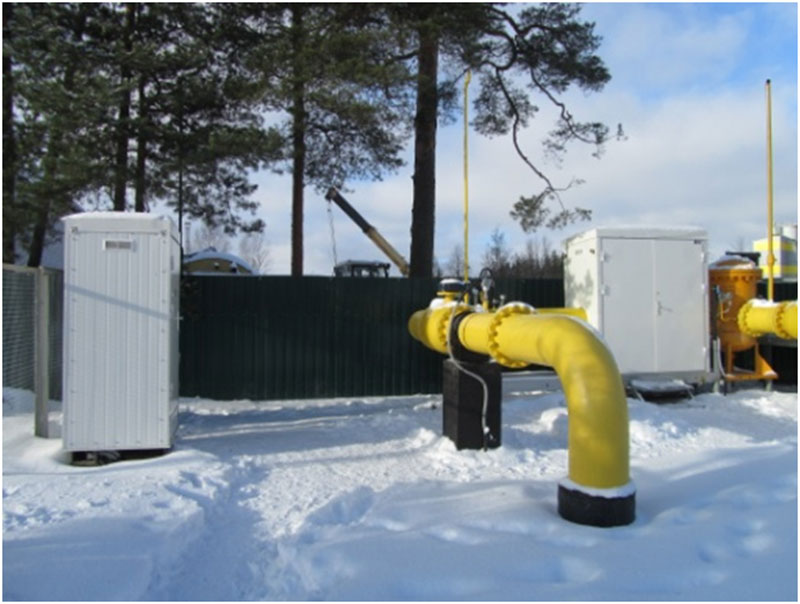

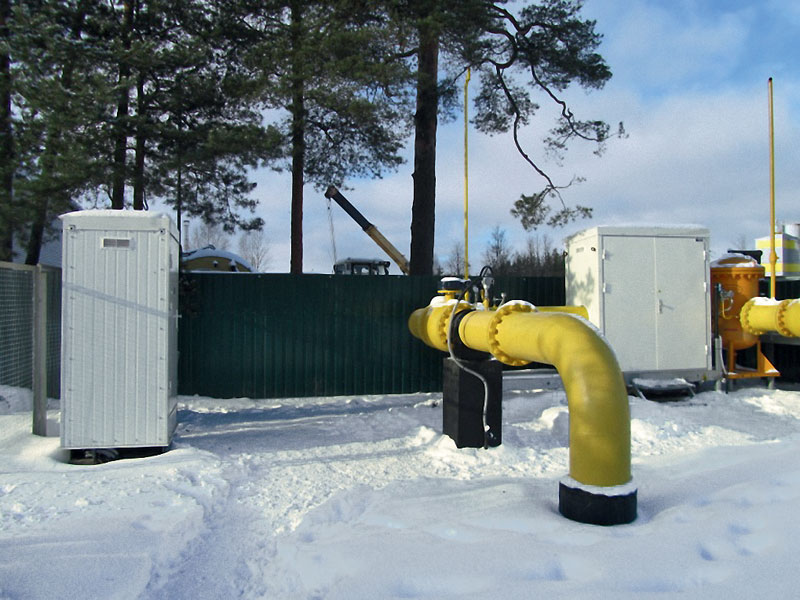

Принципиальная схема узла ограничения подачи газ УОПГ «Кингисепп» Узел ограничения подачи газа «Кингисепп» УОПГ с электроприводом Узел ограничения подачи газа с электроприводом
