Блок контроля качества газа (БКК)

ООО "РМГ РУС" предлагает Блок контроля качества газа (БКК) типового и индивидуального изготовления с учетом всех требований Заказчика. Мы изготавливаем Блок контроля качества газа "под ключ" с транспортировкой на объект, шеф-монтажными и пусконаладочными работами, а также проводим обучение эксплуатирующего персонала.

Заказать

Назначение БКК:

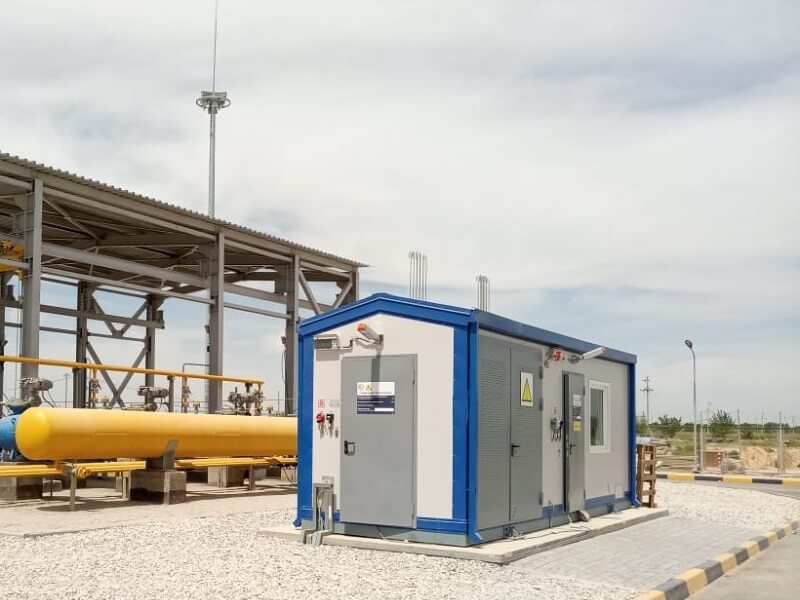

Блок контроля качества газа (БКК) предназначен для размещения и крепления в нем аналитического оборудования, с помощью которого осуществляется сбор информации о физико-химических свойствах природного газа из магистрального трубопровода (МГ) в месте установки. Помимо основного аналитического оборудования БКК оснащен системами отбора пробы и пробоподготовки, запорно-регулирующей арматурой, вспомогательными системами, необходимыми для безопасной эксплуатации БКК в заданном режиме.

Конструкция блок-бокса БКК:

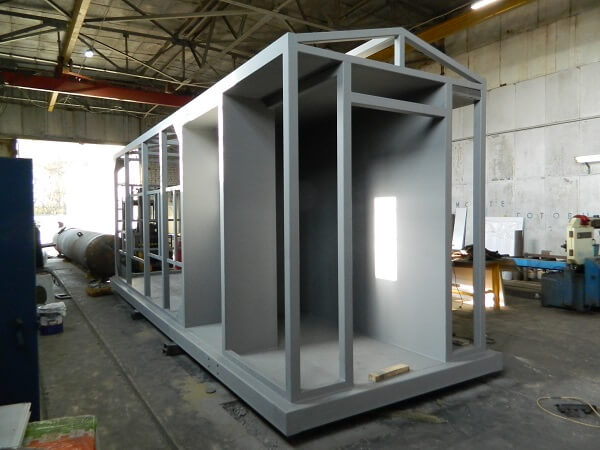

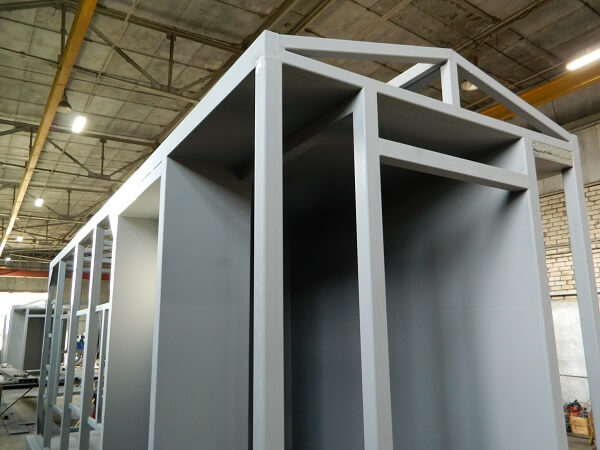

В конструктивном отношении модульный блок БКК выполнен в виде стальной силовой рамы основания блока, на которую смонтировано технологическое оборудование, и стального каркаса, установленного на раму основания блока. В местах установки наиболее тяжелых элементов инженерного оборудования в блок - боксах предусмотрены необходимые элементы жесткости, предотвращающие деформацию металлоконструкций под нагрузками, возникающими при монтаже, транспортировке и в процессе эксплуатации.

Состав БКК:

БКК состоит из четырех помещений, разделенных несгораемыми газонепроницаемыми перегородками:

технологическое помещение, предназначенное для размещения аналитического оборудования, категория помещения по взрывопожарной и пожарной опасности: А, класс взрыво- и пожароопасных зон: В-1а;
помещение операторной, в котором установлены шкаф распределения питания (ШРП) и шкаф охранно-пожарной сигнализации, категория помещения по взрывопожарной и пожарной опасности: В4, класс взрыво- и пожароопасных зон: П-IIа;

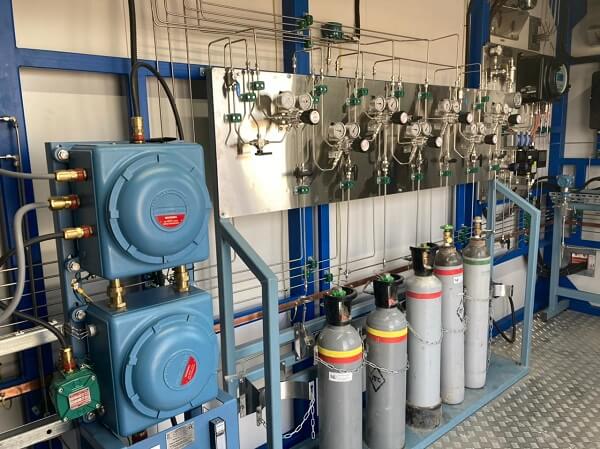

отсек для установки баллонов с водородом; категория помещения В-1а;
отсек для установки баллонов с гелием, азотом и воздухом; помещение невзрыво- и непожароопасно.

БКК изготавливается в соответствии с требованиями, действующими на территории РФ, Республики Казахстан, Республики Узбекистан и т.д. (в зависимости от месторасположения объекта установки).

Функциональные системы БКК:

БКК оснащен следующими системами:

аналитическое оборудование;
система отбора пробы и пробоподготовки;
электропитание (шкаф распределительный);
система естественной вентиляции;
система аварийной вытяжной вентиляции;
автоматическая система охранной и пожарной сигнализации;
автоматическая система контроля загазованности помещения;
электрическое отопление и система кондиционирования воздуха в технологическом помещении для поддержания температуры на оптимальном уровне для работы оборудования;
система основного, аварийного и наружного освещения;
система заземления.

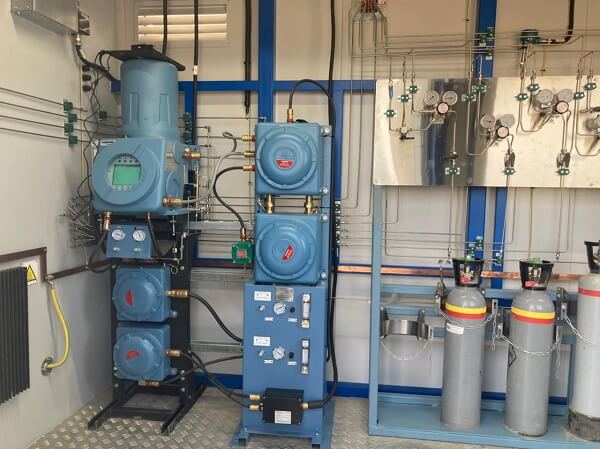

В блок контроля качества газа устанавливается следующее аналитическое оборудование:

газовый хроматограф (например, Danalyzer 700ХА),
анализатор кислорода (например, АнОкс),
анализатор температуры точки росы влаги и углеводородов (например, Condumax II).

Перечень аналитического оборудования для анализа ФХП газа согласовывается с заказчиком на этапе разработки проекта.

Газовый хроматограф предназначен для автоматического, непрерывного измерения содержания органических и неорганических веществ в природном газе. Анализатор кислорода газовый промышленный предназначен для измерения объемной доли кислорода в газовых средах, в том числе природном газе, и передачи данных внешним устройствам. Анализатор температуры точки росы влаги и углеводородов определяет при какой температуре происходит конденсация соответствующего компонента.

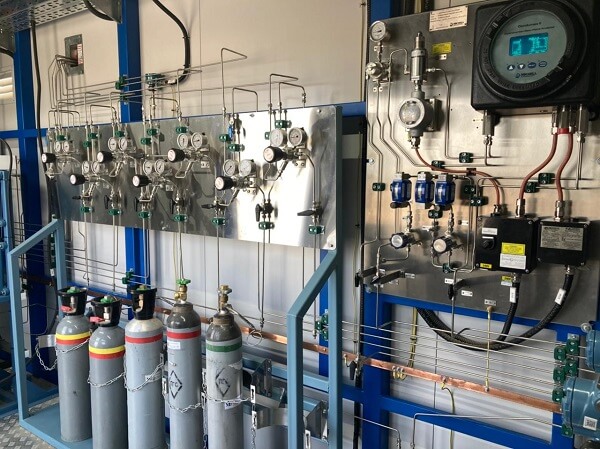

Система отбора пробы и пробоподготовки предназначена для отбора пробы анализируемого газа из МГ, обеспечения и контроля необходимых параметров пробы (степень фильтрации, величина давления, расхода), подачи подготовленной пробы на аналитическое оборудование и безопасного прекращения подачи пробы при возникновении аварийных ситуаций (пожар, аварийный останов). В БКК предусмотрены две отдельных обогреваемых линии отбора проб из МГ.

Система электроснабжения предназначена для подвода и распределения электрической энергии к оборудованию БКК.

Система вентиляции предназначена для обеспечения комфортных и безопасных условий эксплуатации объекта (естественная вентиляция) и предотвращения взрыва и (или) пожара (аварийная вентиляция).

Система освещения предназначена для обеспечения рабочего, аварийного и наружного освещения. Освещение выполнено светильниками с энергосберегающими лампами, во взрывоопасных зонах - во взрывозащищенном исполнении.

Системы отопления и кондиционирования предназначены для автоматического поддержания температуры в помещениях блока с целью обеспечения стабильной работы аналитического оборудования. Температура в технологическом помещении БКК поддерживается на значении +20°С. Кондиционирование технологического помещения БКК выполнено взрывозащищенной сплит-системой, отопление - взрывозащищенными электрообогревателями.

Система ОПС предназначена для подачи сигнала о пожаре, оповещения обслуживающего персонала и выдачи сигналов в общестанционную систему пожарной сигнализации. Управление системой ОПС осуществляет приемно-контрольный охранно-пожарный прибор, обеспечивающий охранно-пожарную безопасность блока и санкционированный доступ.

БКК оснащен 4 датчиками загазованности: 2 на метан, установленных на одном шлейфе, и 2 на водород – на другом. Для формирования сигнала предупреждения или аварийного сигнала достаточно срабатывания одного датчика.

Система защитного заземления предназначена для устранения опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
