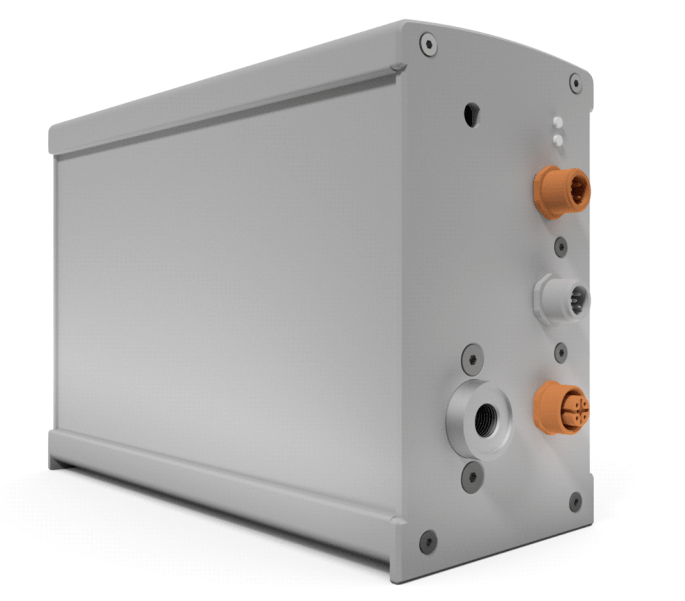

Анализатор качества газа GQS 400-F

Микроэлектромеханический анализатор качества газа. Посредством микротермического сенсора в комбинации с критическим соплом и дополнительным клапаном можно измерить теплопроводность, теплоемкость и относительную плотность различных газов. На основании этих параметров устройство среди прочего определяет теплоту сгорания, метановое число и число Воббе.

По сравнению с промышленными хроматографами, которые являются стандартным рыночным решением для определения состава газа, это совершенно уникально функционирующее устройство не требует ни дополнительных калибровок, ни наличия калибровочных газов,является надежным, компактным и недорогостоящим. Он идеально подходит для таких объектов, как транспортные средства, работающие на природном газе, промышленные горелки или когенерационные системы.

Технические характеристики

• Диапазон измерений: Ho,n¹ = 28,0 ... 50,0 MДж/м3
• Точность измерений: Теплота сгорания¹ (Ho,n) ≤ ± 1 MДж/м3
• Относительная плотность¹ ≤ ± 0,005
• Число Воббе¹ (Wo,n) ≤ ± 1 MДж/м3
• Метановое число¹ ≤ ± 3 абсолютное
• Воспроизводимость: ± 0,5 MДж/м3 / ± 0,003 / ± 0,5 MДж/м3 / ± 2 абсолютное
• Длительность цикла: примерно 30 секунд
• Расход газа: примерно 0,1 л/измерение
• Диапазон температур: -10…55⁰С²
• Диапазон вх. давления: мин. 2 бар макс. 6 бар
• Вес: 2 кг
• Внешние размеры (Д х Ш х В): 213 х 80 х 137 мм
• Подключение газа: G1/8 внутренняя резьба
• Выходной сигнал: Modbus-RTU (EIA-485 2-проводной)
• Напряжение питания: 12В/DC -5%/+10%
• Потребляемая мощность: <1 Вт
• IECEx/ATEX: Ex II 1G Ex ia IIC T4 Ga X3

¹ Стд. условия: 25⁰С, 0⁰С, 1,01325 бар

² Расширенный диапазон температур по запросу

Система измерения качества газа GQS

Технология GQS

Система GQS 400-F для измерения качества газа использует микротермический анемометр. Промышленные хроматографы, которые являются стандартным рыночным решением для определения состава газа, неудобны в применении, отличаются медленной работой, чувствительны к внешним воздействиям и слишком дорогие для того, чтобы массово использовать их для транспортных средств (работающих на природном газе), промышленных горелок или когенерационных систем. Встроенные чиповые микроэлектромеханические сенсоры (МЭМС) отвечают всем этим требованиям.

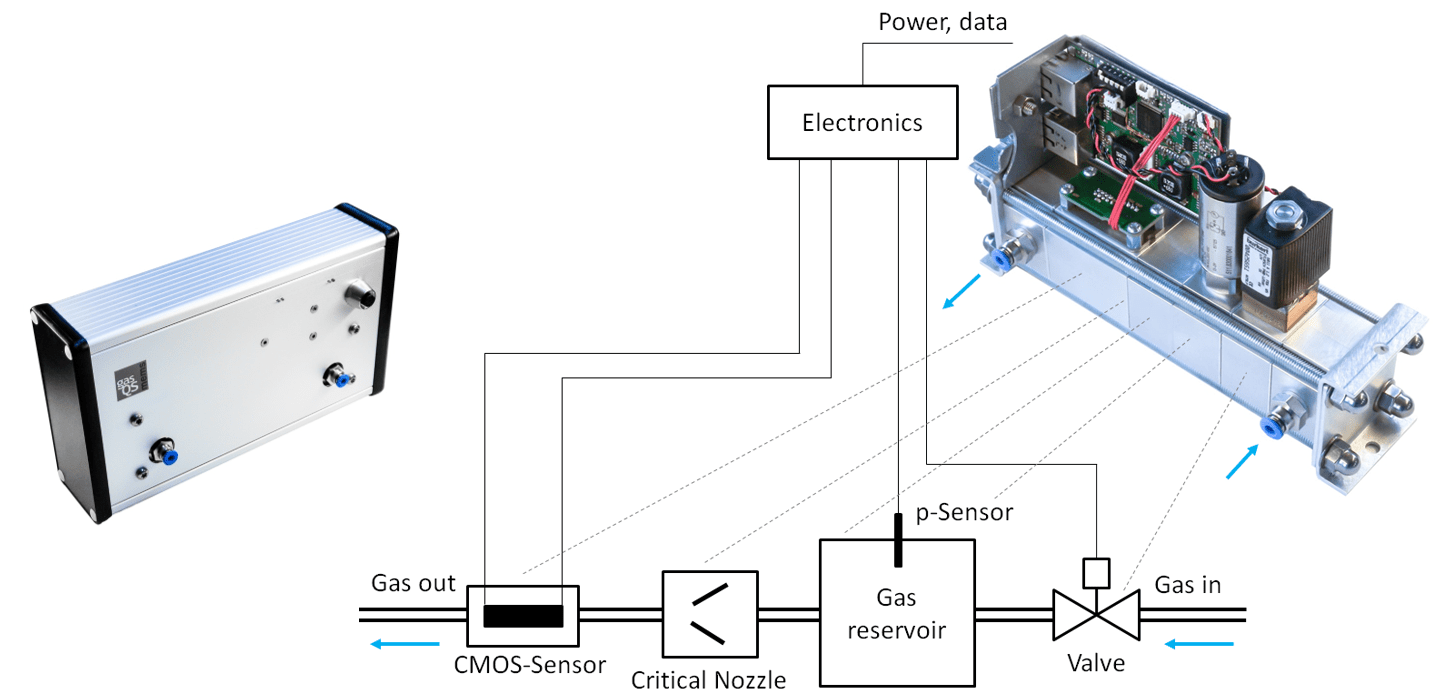

Микротермические сенсоры позволяют измерять теплопроводность и теплоемкость, а также плотность, определяемую через дополнительное измерение расхода посредством критического сопла. Эти обобщенные физические параметры используются для того, чтобы получить представление о таких показателях качества газа, как соотношение воздуха и газа, метановое число, число Воббе или теплота сгорания. При этом нет необходимости вводить в устройство данные о составе газа.

Как для критического сопла, так и для микротермического сенсора компанией Мемс была разработана физическая модель. Она основана на тех же физических параметрах, которые используются для корреляции необходимого показателя качества газа. Модель позволяет прогнозировать результаты даже без проведения измерения смеси газов; это большое преимущество по сравнению с существующими, корреляционными системами измерений, она идеально подходит для удовлетворения специфических потребностей клиентов.
