В рамках реализации строительства дожимной компрессорной станции «TIP-02 Акыртобе» летом этого года нашей компанией была осуществлена поставка блока фильтров-сепараторов газа, предназначенных для тонкой очистки (фильтрации) природного газа.

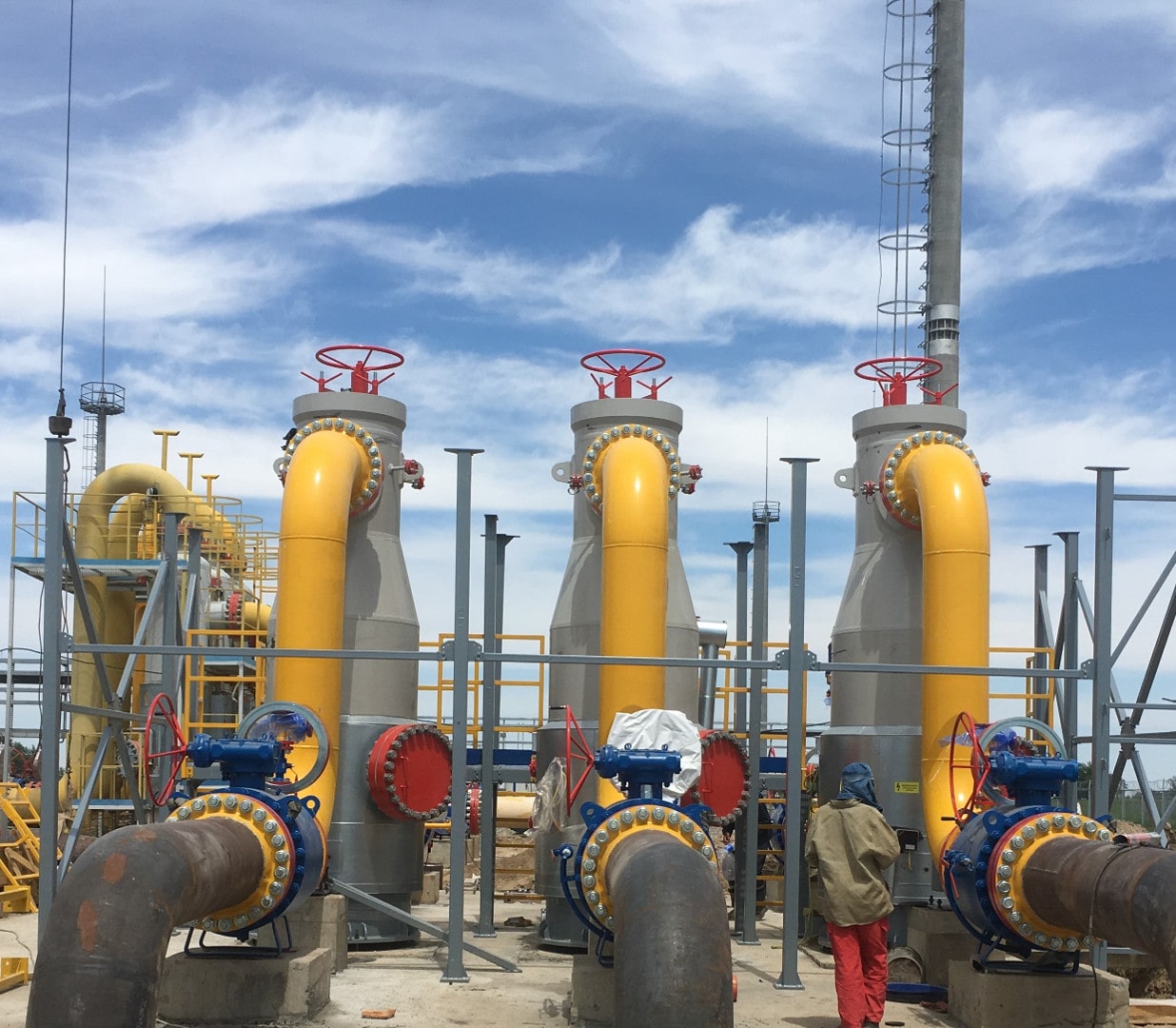

Данный узел включает в себя три вертикальных фильтра-сепаратора, включенных в технологический процесс для параллельной работы по схеме 2 рабочих + 1 резервный. Блок фильтров-сепараторов газа имеет необходимую трубопроводную обвязку, выполненную в соответствии с требованиями нормативно-технической документации республики Казахстан. Блок укомплектован площадками обслуживания и комплектом приборов, обеспечивающие работу установки и контроль технологических параметров.
Устройство вертикального фильтра-сепаратора.

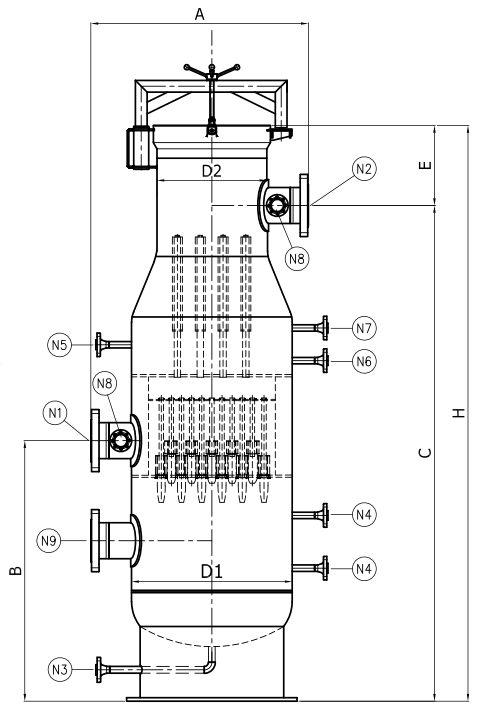

Фильтр-сепаратор представляет собой вертикальный цилиндрический сосуд диаметром 1320 мм (D1) разделенный на две ступени очистки (Рис. 1) газа. Первая ступень состоит из 219 циклонов, работа которых основана на использовании центробежных сил, возникающих при вращении газового потока внутри корпуса циклона. Вторая ступень представляет собой пучок фильтрующих элементов (материал – полиэстер) в количестве 23 штук. В нижней части сосуда предусмотрена полость для сбора жидкости (конденсата) и механических частиц. Через патрубок дренажа конденсат и твердые частицы выводятся в общую дренажную сеть.
Принцип работы вертикального фильтра-сепаратора.
Природный газ, проходя через входной патрубок N1 фильтра-сепаратора, попадает на первую ступень очистки, состоящая из 219 циклонов. Содержащаяся в газе влага и крупные твердые частицы (размером более 8 мкм) осаждаются на стенках циклонов с эффективностью 98%. За счет действия центробежных сил в циклонах и под действием гравитационных сил влага и частицы опускаются в нижнюю часть сосуда фильтра-сепаратора.
Продолжая движение, газ очищается от оставшихся механических примесей крупнее 1 мкм в пучке фильтрующих элементов с эффективностью 99% и далее через выходной патрубок N2 направляется к потребителю.
Опорожнение накопительной части фильтра-сепаратора от жидкости и механических частиц, при достижении максимального уровня заполнения, осуществляется через дренажные патрубок N3 и N5.
Для проведения работ по очистке и ревизии внутренней поверхности фильтра-сепаратора и замены фильтрующих элементов в конструкции вертикального фильтра-сепаратора предусмотрены ревизионный люк (N9) и быстросъемная крышка в верхней части фильтра-сепаратора.
Блок фильтров-сепараторов газа включает полный комплект предохранительного оборудования и приборов КИПиА (патрубки N4, N6, N8) для обеспечения безопасной и надежной эксплуатации фильтров-сепараторов.
Для проведения гидравлических испытаний, технического обслуживания и ремонта предусмотрены поворотные заглушки.
Основные характеристики фильтра-сепаратора представлены в таблице 1.
Таблица 1.
№ п/п |
Наименование параметров |
Показатели |
1 |
Производительность по газу номинальная, Нм3/час |
90 000 - 360 000 |
2 |
Давление рабочее (изб.) номинальное, МПа |
2,5 - 5,5 |
3 |
Давление расчетное (изб.), МПа |
6,3 |
4 |
Температура окружающей среды, °С |
от -43 до +45 |
5 |
Рабочая среда |
Природный газ |
6 |
Степень очистки от частиц от 1 мкм и более, % |
99 |
7 |
Перепад давления номинальный, МПа |
0,045 |
Надеемся, что строительство станции закончится вовремя, и компрессорная станция будет долгие годы надежно и эффективно работать, обеспечивая бесперебойную работу газотранспортной сети республики Казахстан.
