Требования при проектировании БПТГ

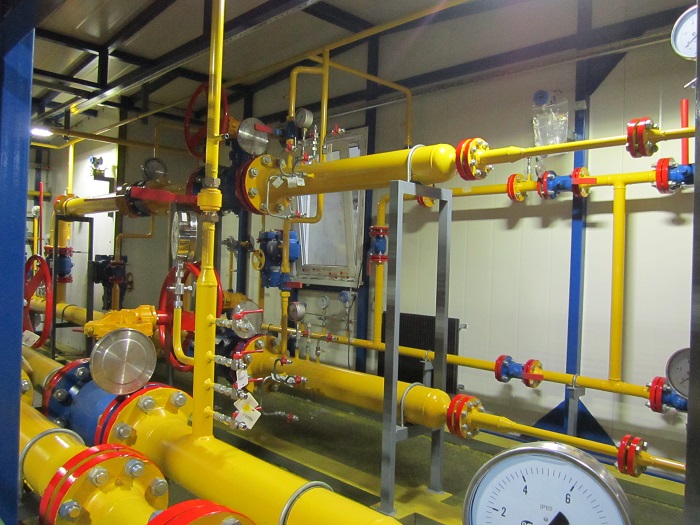

Блок подготовки топливного газа представляет собой модульную установку, предназначенную для предварительной подготовки углеводородной смеси перед подачей в газоиспользующее оборудование (турбины, компрессорные станции, газоперекачивающие агрегаты, котельные и пр.). БПТГ должны проектироваться и выпускаться на основании технологических ведомственных норм ВНТП 01/87/04-84.

Документ содержит:

  • подробные технические требования к блочным устройствам, включая устройства с укрытием;
  • общие принципы проектирования;
  • требования к фундаментам и основаниям;
  • основные конструктивные схемы;
  • требования к проектированию функциональных блоков;
  • описания генеральных планов;
  • требования к системам электро-, тепло- и водоснабжения, вентиляции, канализации, технологической связи.

Общие принципы проектирования

Рассмотрим основные принципы проектирования наземных блочно-комплектных объектов, используемых в газовой и нефтяной промышленности:

1. Должны выполняться условия безопасной эксплуатации объекта как в санитарно-гигиеническом, так и в пожарном отношении.

2. При проектировании нужно учитывать всю совокупность используемых функциональных блоков и инфраструктуры.

3. Работы нулевого цикла с надземным и наземным расположением коммуникаций чётко разделяются.

4. При планировании конструктивно-компоновочных решений и подборе оборудования, технологий и материалов необходимо достичь максимальной малообъёмности сооружений. Для этого:

  • используются типовые технологические схемы сбора, транспортировки и обработки газа, а также унифицированные схемы компоновки генеральных планов;
  • в одном функциональном узле совмещаются компоненты, выполняющие однородные функции (при этом учитывается технико-экономическое обоснование);
  • оптимизируется использование рабочих агентов, участвующих в технологических процессах (сами процессы интенсифицируются);
  • технологические трубопроводы и электрические кабели выносятся на эстакады либо в коммуникационные коридоры;
  • сокращается численность обслуживающего персонала и сопутствующих сооружений на объекте за счёт автоматизации процессов и повышения надёжности оборудования;
  • обеспечивается поставка на монтажную площадку газоперекачивающих агрегатов с максимальной степенью готовности (это позволит запускать их в эксплуатацию без ревизии и разборки).

5. При проектировании следует учитывать требования технической эстетики и архитектуры.

6. Блочные устройства должны соответствовать габаритам железнодорожной перевозки согласно ГОСТ 9238-73.

7. Теплофизические параметры помещений строительных конструкций блок-контейнеров должны отвечать СНиП II-33-75.

8. Основания под БПТГ не должны допускать деформаций и напряжения внутренних элементов, оборудования и коммуникаций.

9. При проектировании фундаментов нужно учитывать требования СНиП II-15-74.

10. Система автоматического управления (САУ) должна выполняться в соответствии с действующими положениями Мингазпрома.
