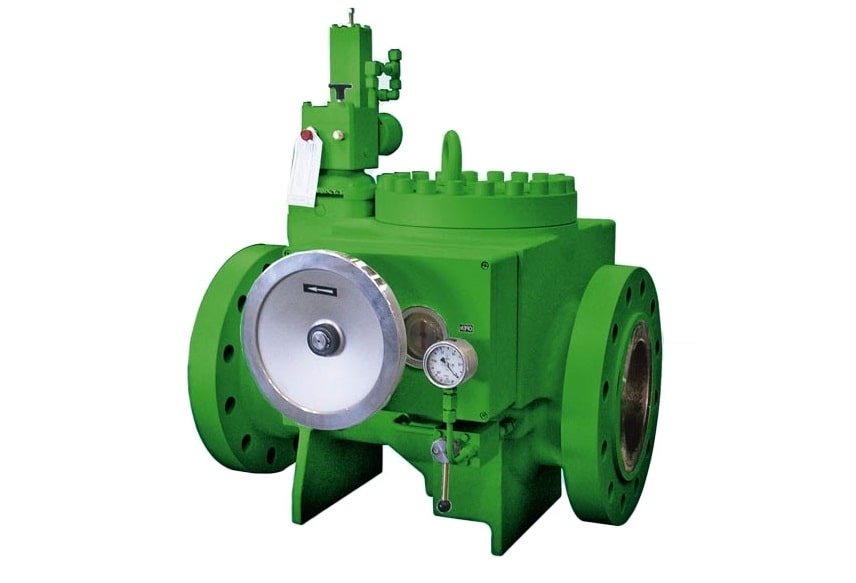

Предохранительный отсекающий клапан HON 711, Ду 200-300

Цена: по запросу

Заказать

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Предохранительный отсекающий клапан HON 711 ДУ 200-300 (прежнее название - RMG 711), также как и HON 711 ДУ 25-150, предназначен для использования качестве предохранительного устройства в установках регулирования давления газа. Он применим для природного газа согласно DVGW G 260, использование других газов - по запросу.



Преимущества HON 711 ДУ 200-300

  • Удобен в обслуживании, внутренние детали доступны без демонтажа устройства, малое кол-во деталей
  • Встроенный клапан выравнивания давления
  • Незначительные потери давления благодаря осевому прохождению потока
  • Стандартное исполнение с ручным отключением
  • Возможно электр. разъединение и электр. индикация положения
  • Высокая точность работы и малое время срабатывания
  • Макс. скорость потока не должна превышать 80 м/с
  • Имеется исполнение согласно норме SIL IEC61508

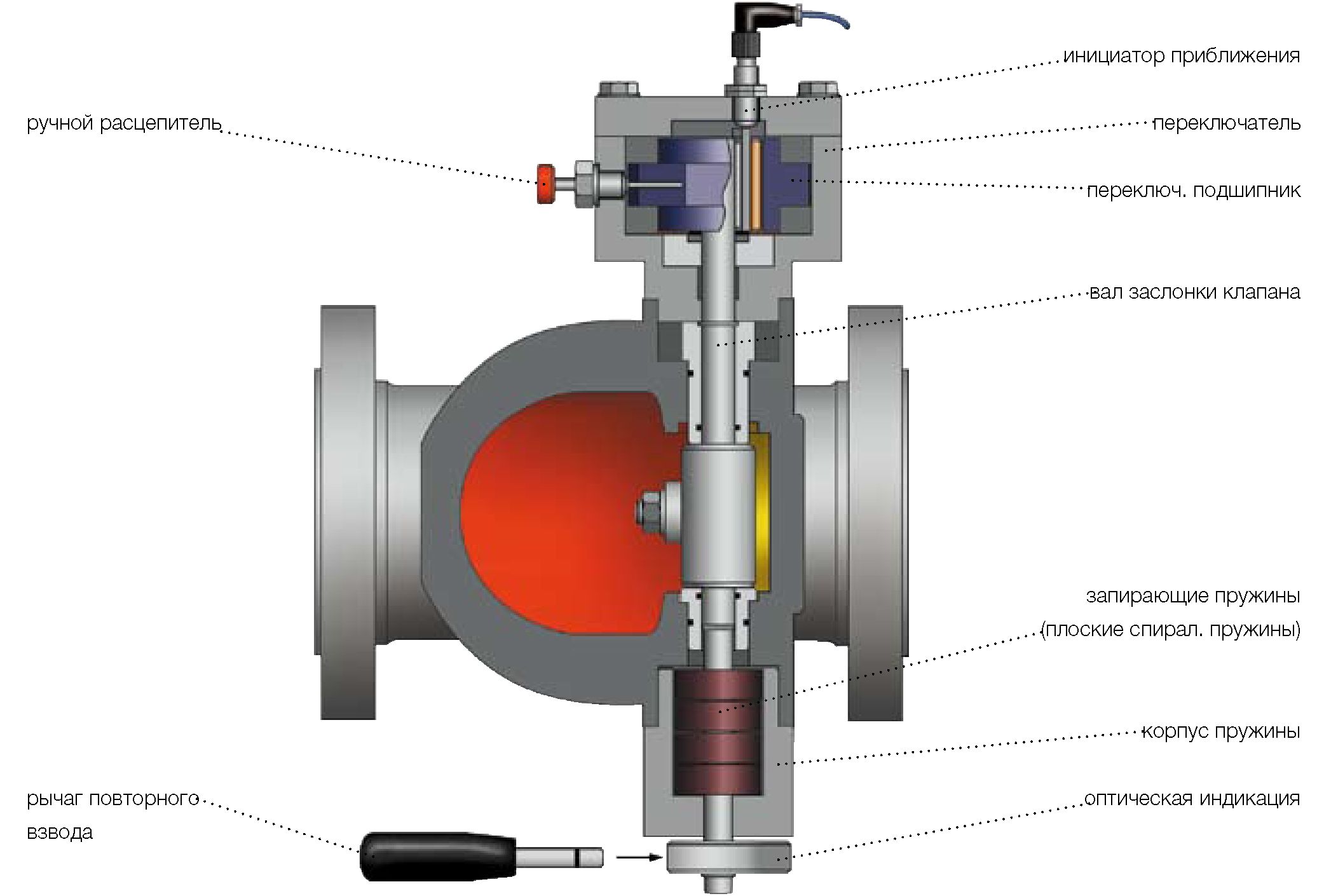

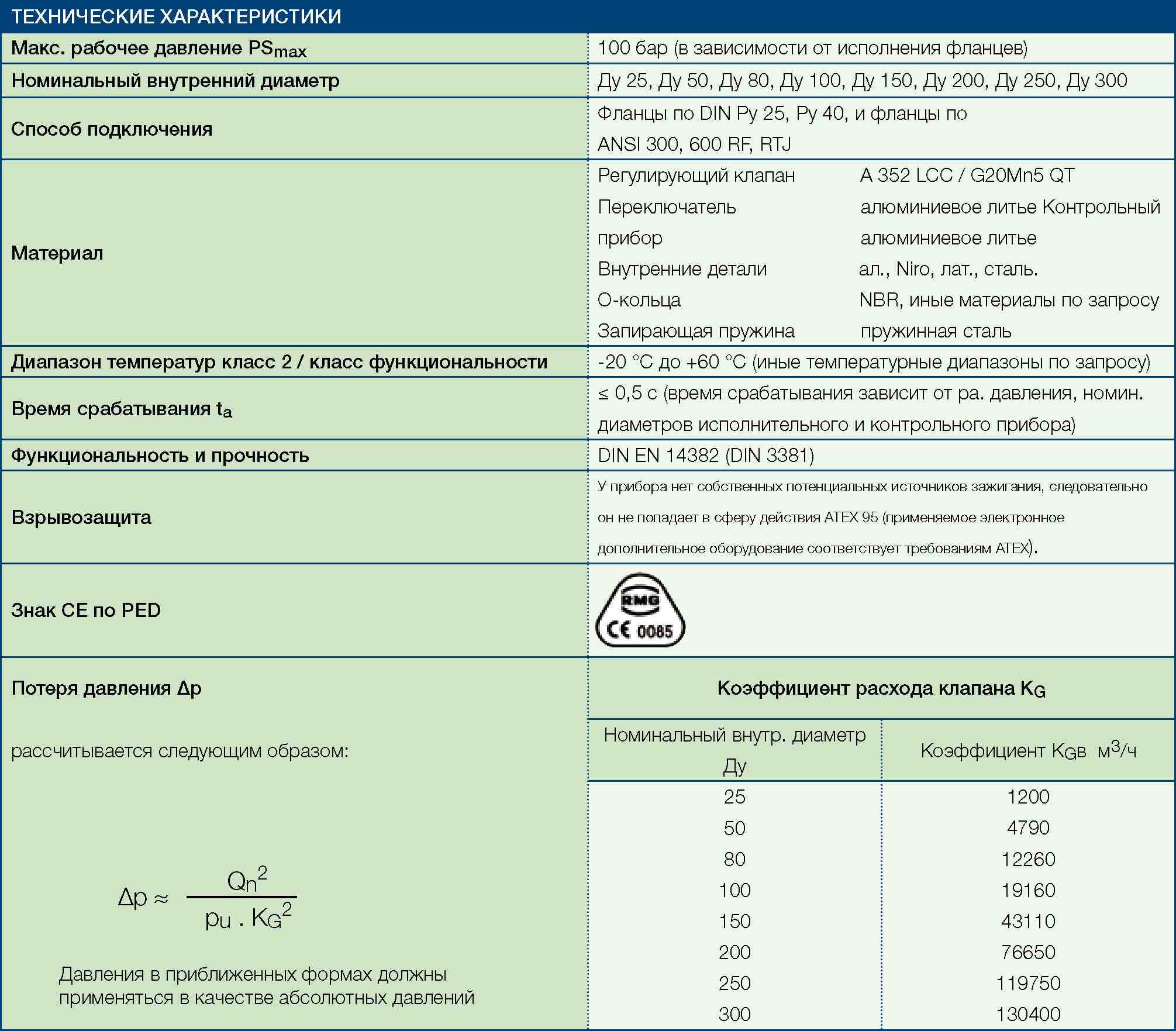

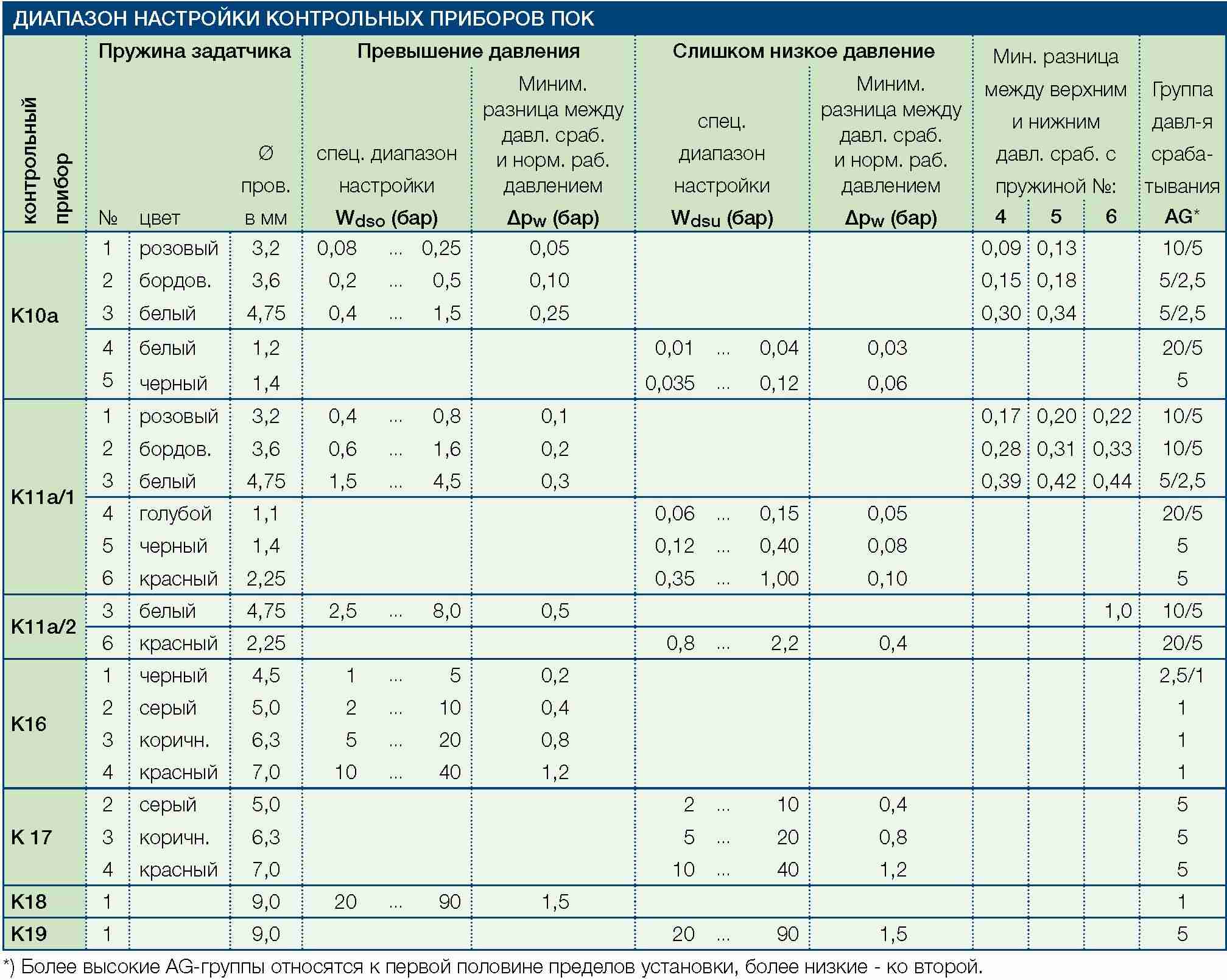

  Технические характеристики предохранительного отсекающего клапана HON 711 Диапазон настройки контрольных приборов ПОК

RMG 711 Ду 25 - Ду 150

Прибор RMG 711 Ду 25 - Ду 150 RMG 711 Ду 25 - Ду 150 Примечание к таблице "RMG 711 Ду 25 - Ду 150 " Контрольный прибор К-18 Примечание к таблице "Контрольный прибор К-18"

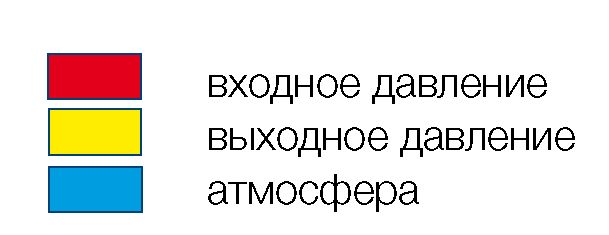

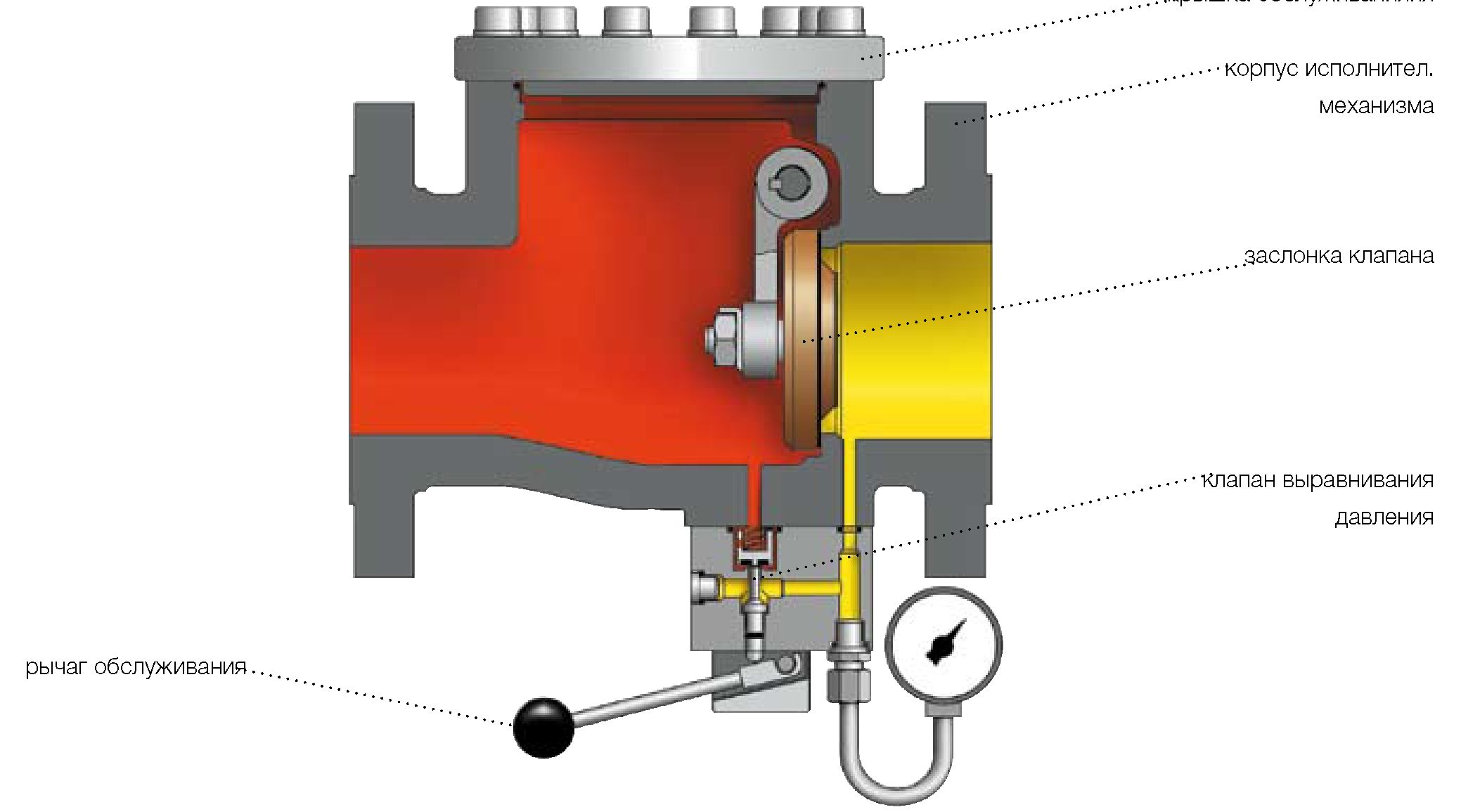

Давление, подлежащее контролю (рабочее давление), подается на двойную мембранную систему и выравнивается при помощи заданной пружиной задатчика управляющей величины (заданное значение давления срабатывания). Если при контрольном приборе K16 или K18 возрастет верхнее (превышение давления) или при K17 нижнее давление срабатывания (слишком низкое давление), то откроется усилительный клапан. Из контролирующей системы газ направляется на преобразователь давление-сила. Образовавшееся там давление передвигает поршень в направлении переключающего устройства и вызывает фиксацию вала тарелки клапана. Пружины сервопривода закрывают ПОК.

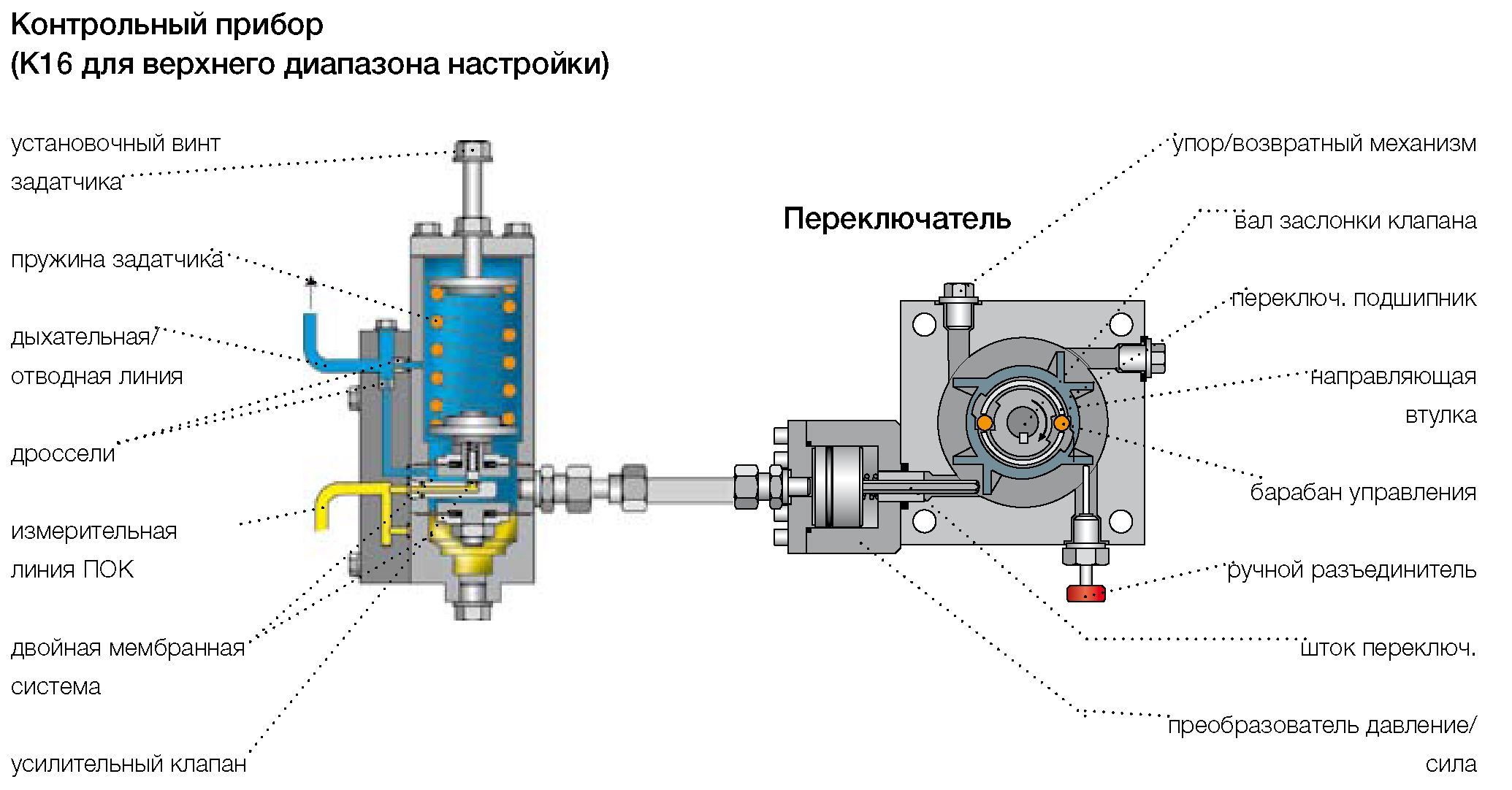

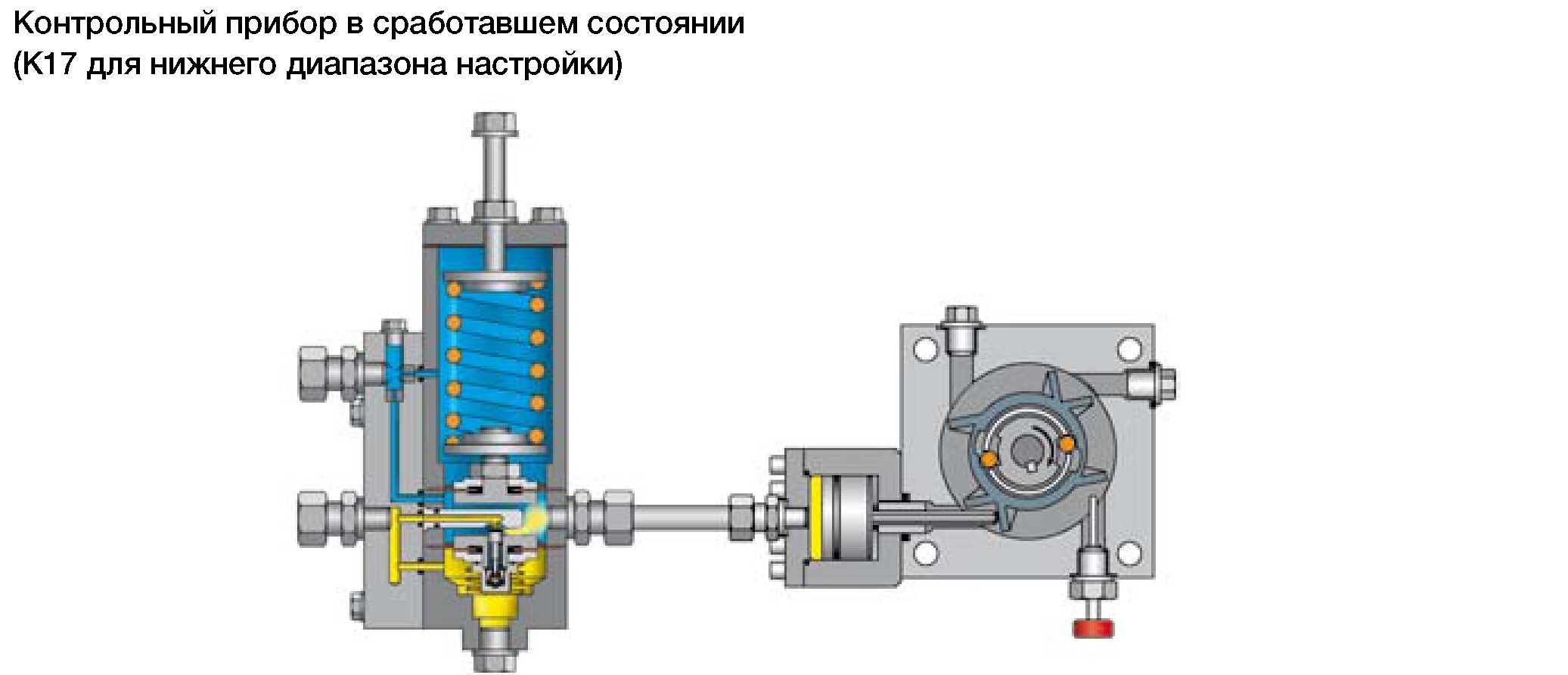

Контрольный прибор К-16 Контрольный прибор в сработавшем состоянии Примечание к таблице

Контрольный прибор представляет собой расцепляющее устройство с мембранным измерительным механизмом или поршневым измерительным механизмом (K11a/2), который удерживается в одном положении пружинами задатчика. При помощи контрольных приборов K10a, K11a можно изменять обе управляющие величины (заданные значения давления срабатывания) для превышающего давления и нижней границы давления без двустороннего влияния. Как только будет достигнуто верхнее или нижнее давление срабатывания, расцепляющее движение в контрольном приборе будет передано на подшипник переключающего устройства посредством штока переключателя. Вследствие этого будет снята фиксация вала заслонки клапана, и заслонка ПОК прервет поток газа.

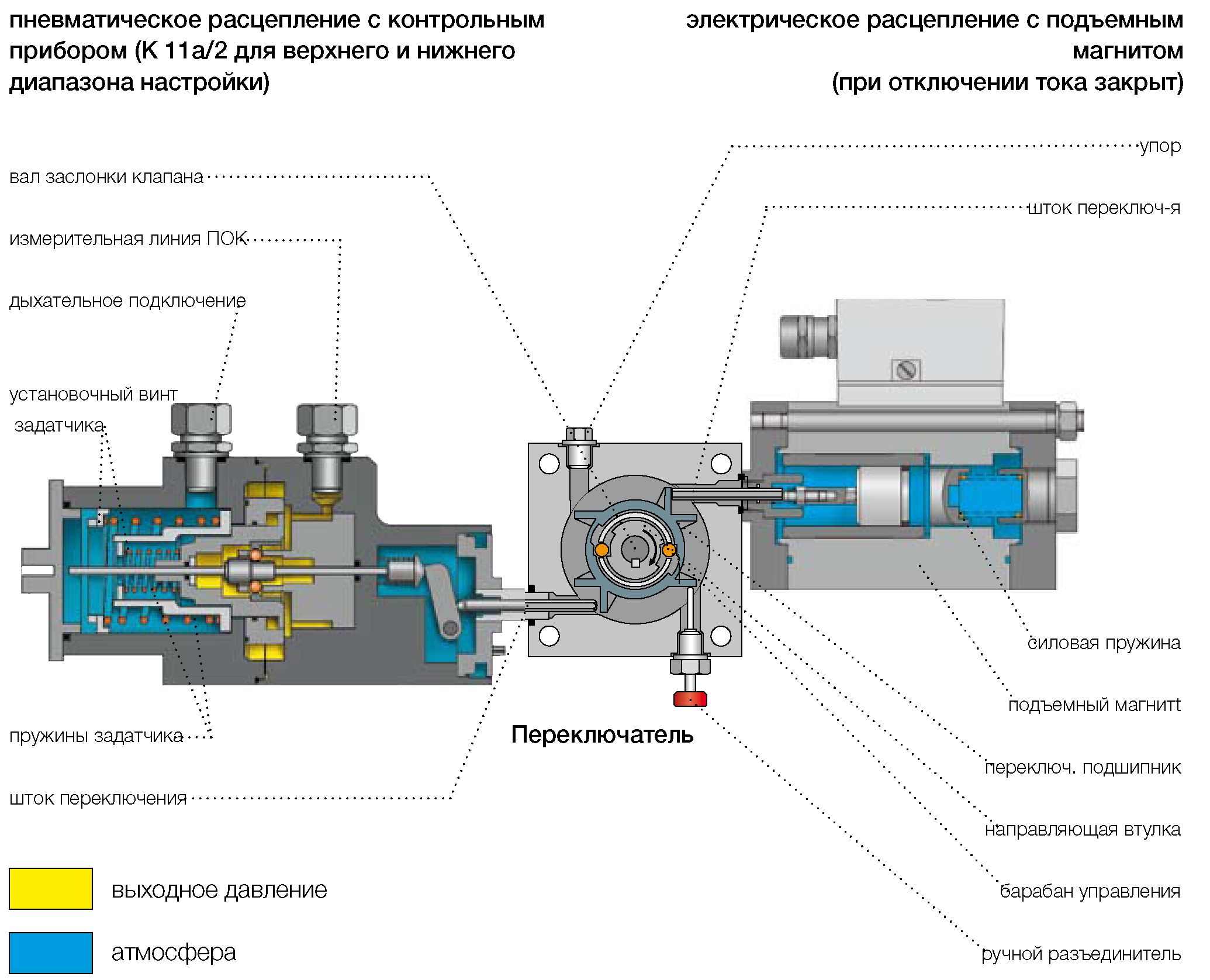

принцип действия с подъемным магнитом (электрическое разъединение)

При отключении тока закрыт:

Движение магнита приводит силовую пружину магнита в напряжение. Если разомкнуть цепь, то шток переключателя посредством силы пружины мгновенно передвинется в направлении переключающего устройства и процесс закрытия завершится.

При подаче тока закрыт:

Движение магнита способствует передвижению механизма разъединения в переключающем устройстве посредством штока переключателя, и ПОК закрывается.

Принцип действия устройства с подъемным магнитом

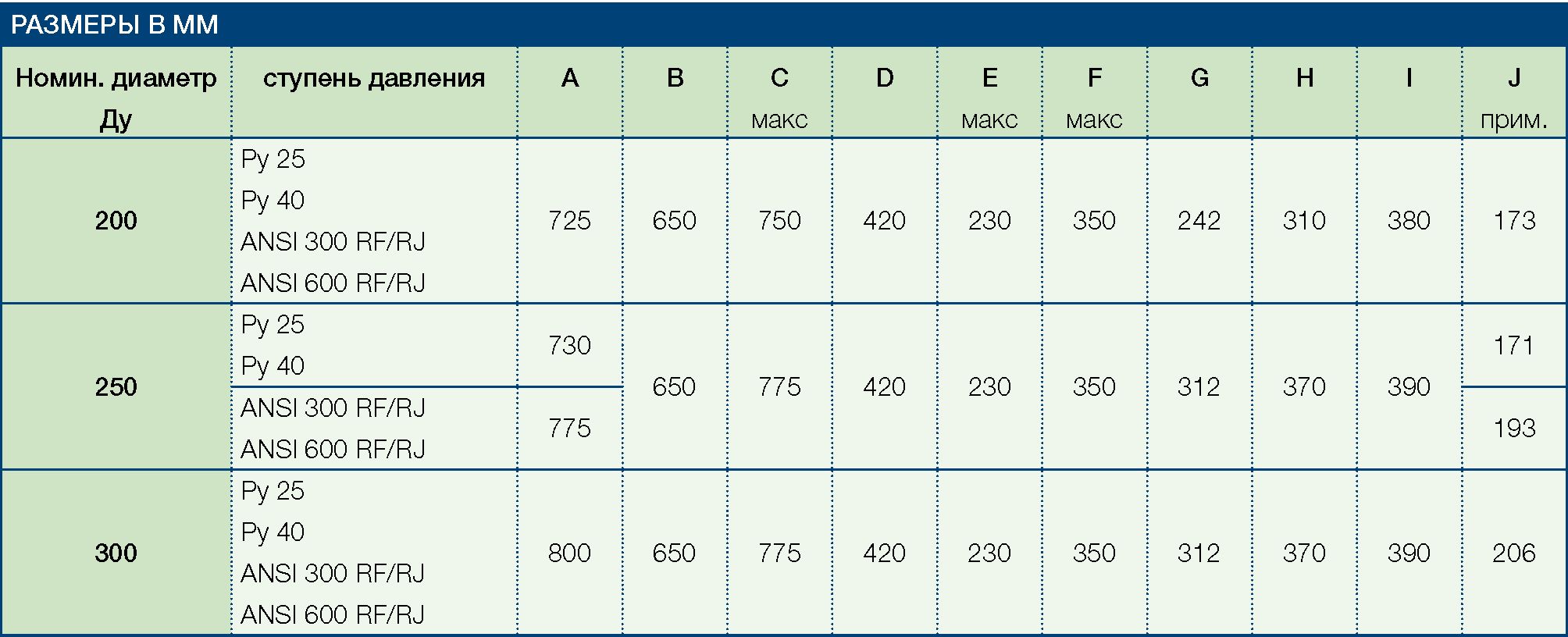

Размеры

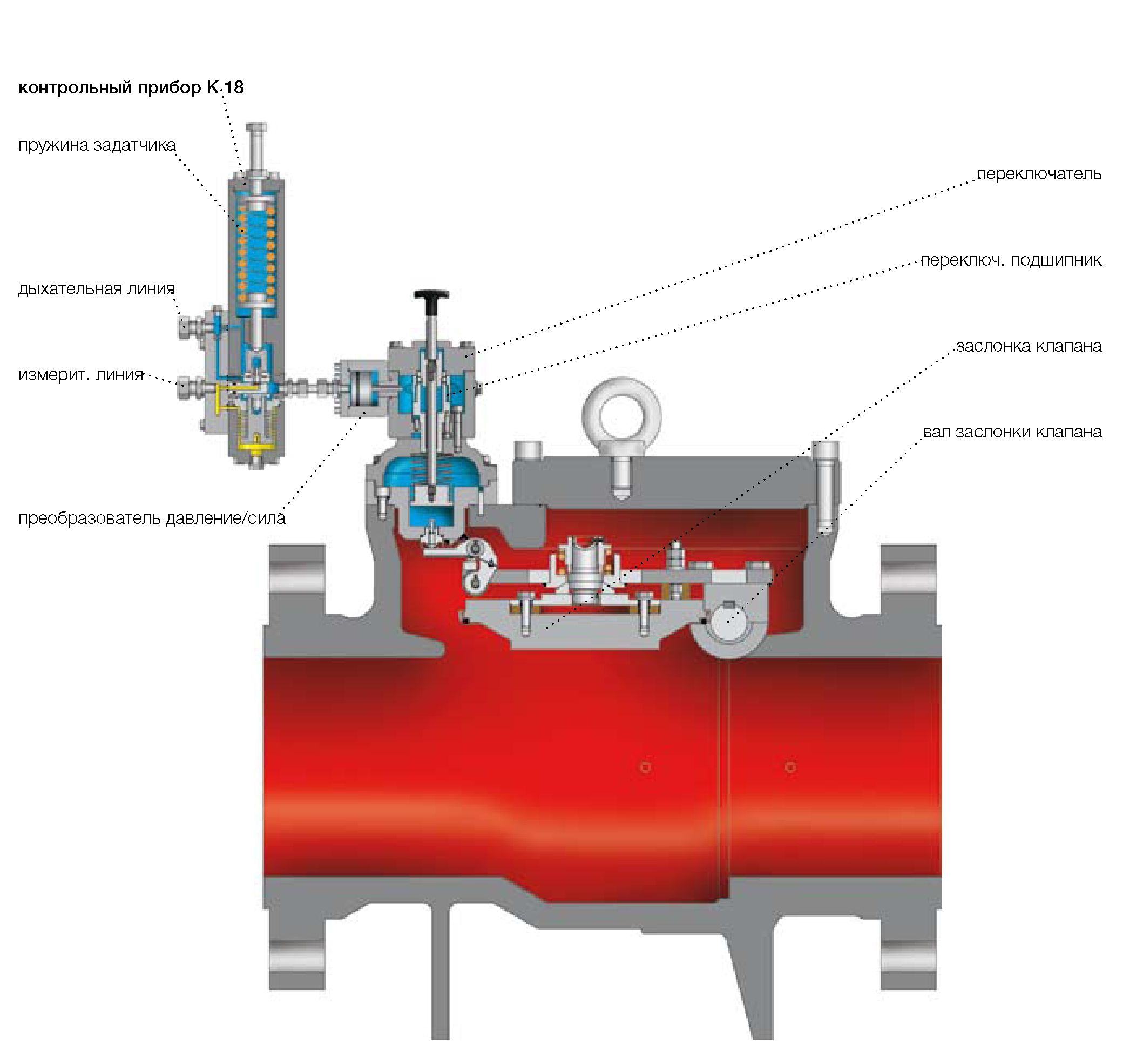

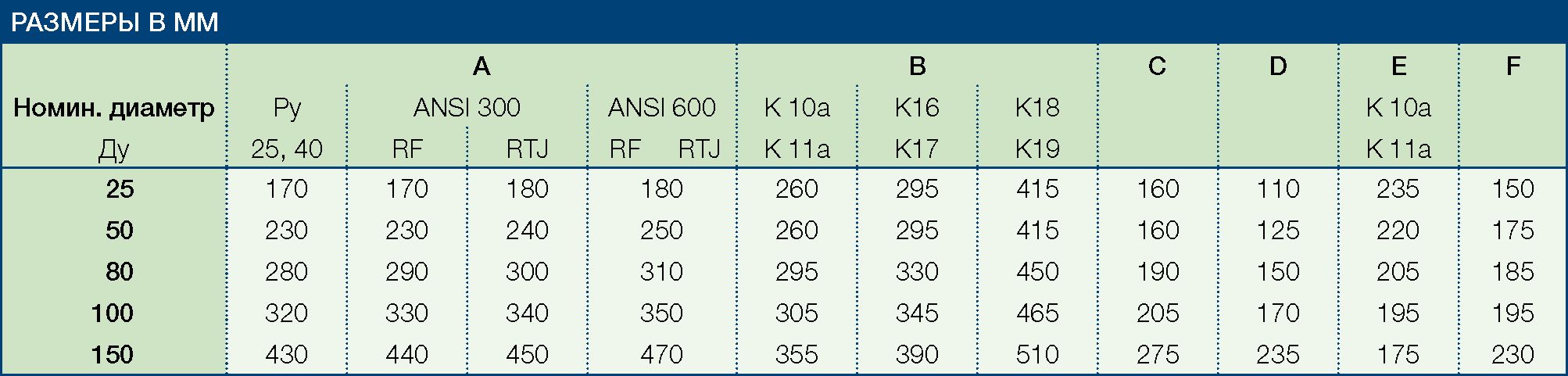

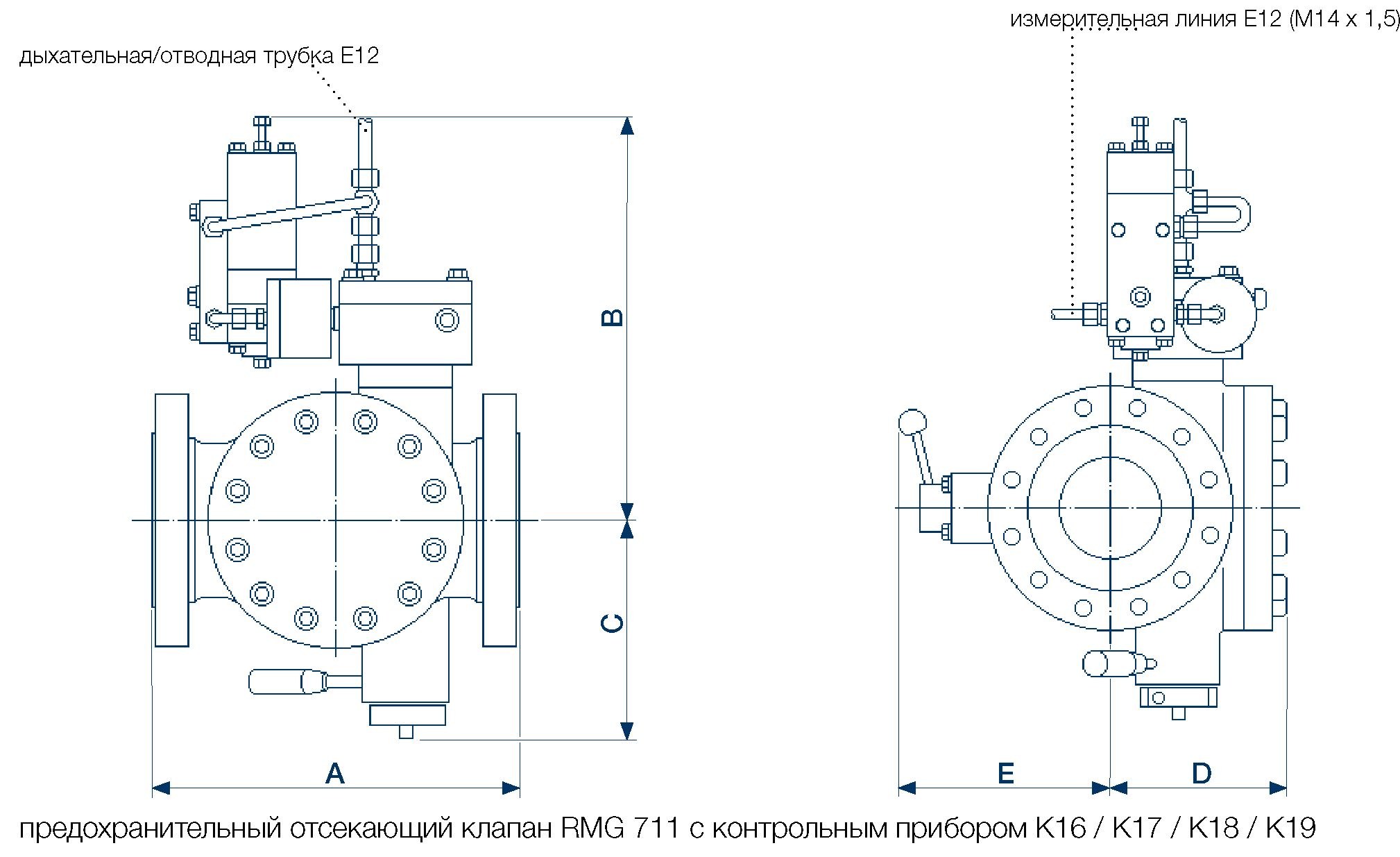

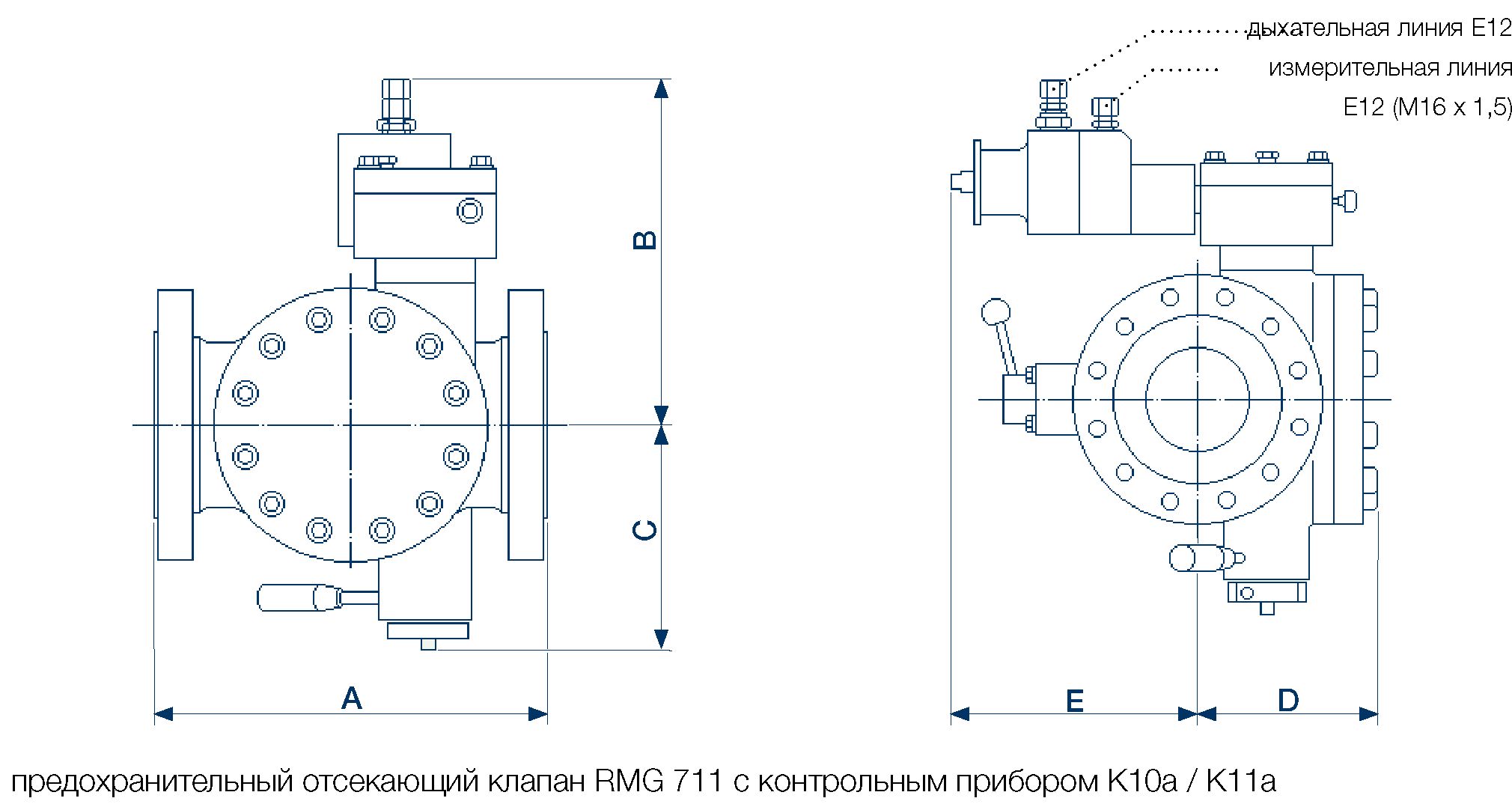

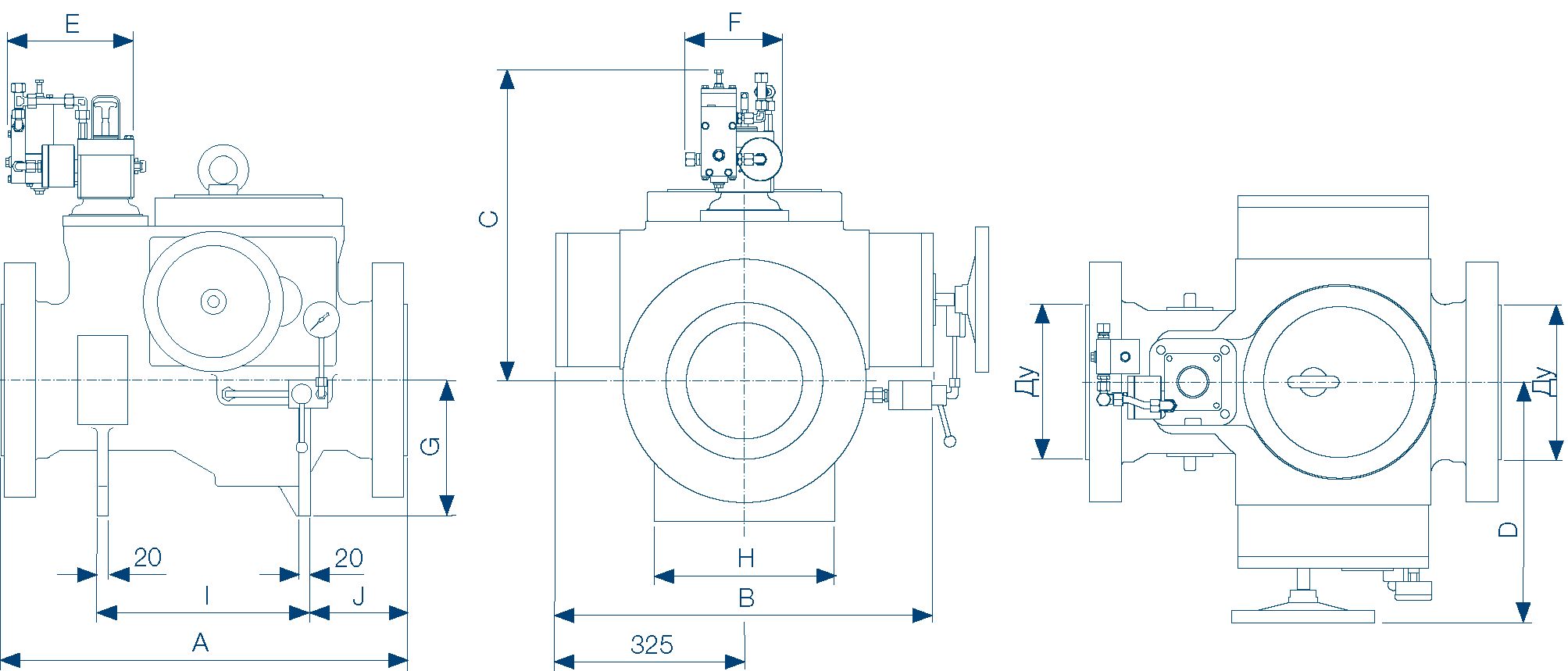

Предохранительный отсекающий клапан HON 711 с контрольным прибором Схема предохранительного отсекающего клапана RMG 711 с контрольным прибором Размеры резьбовых пальцев для резьбового соединения пок/пок

размеры резьбовых пальцев для резьбового соединения пок/пок

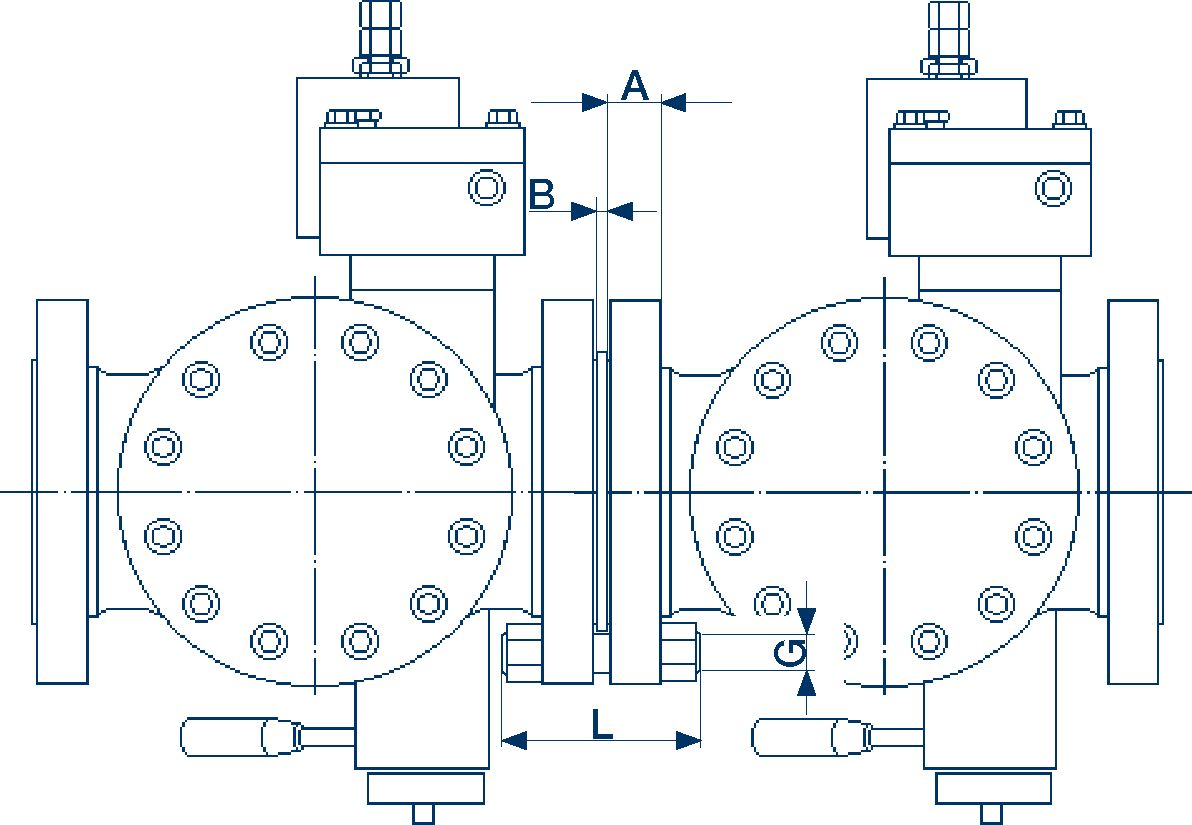

Схема резьбовых пальцев для резьбового соединения пок/пок Размеры резьбовых пальцев

При использовании резьбовых пальцев с утоненным стержнем по DIN 2510 по причинам целесообразного использования площади необходима пригоночная деталь между обоими устройствами!

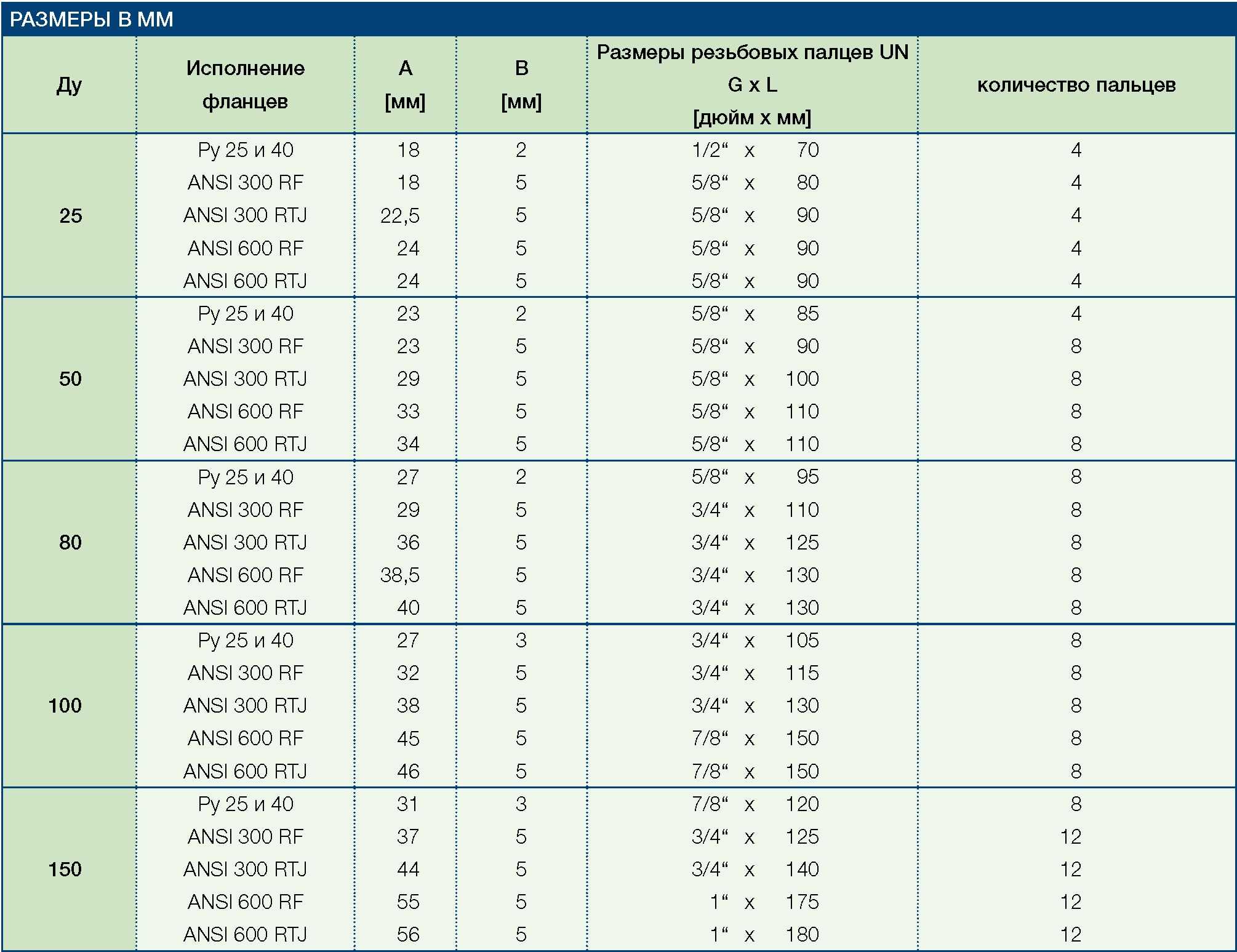

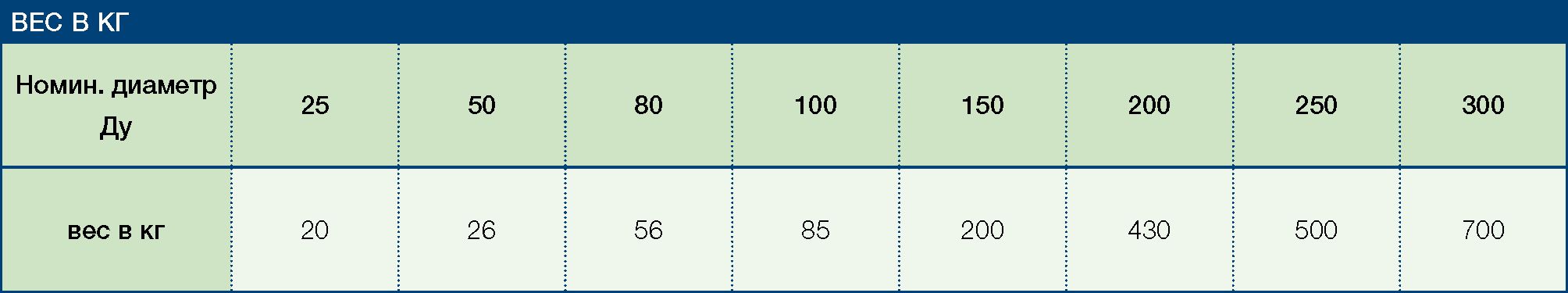

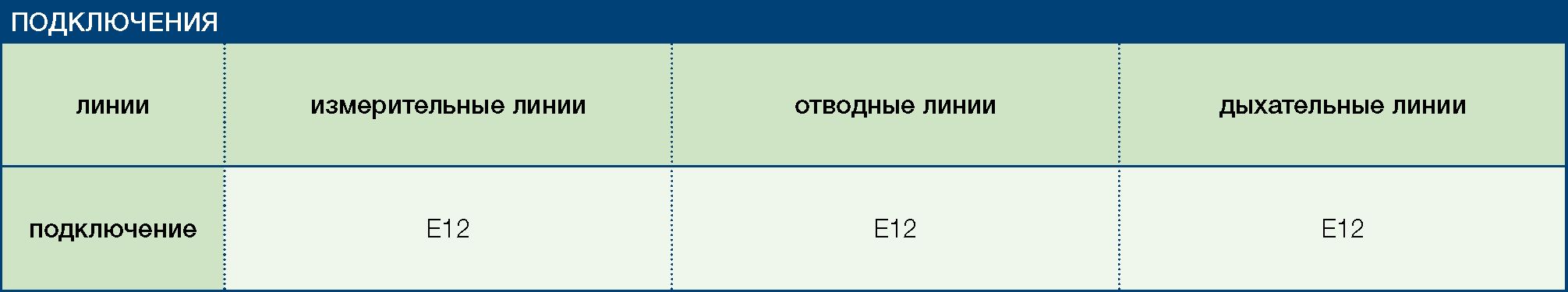

Резьбовые пальцы с утоненным стержнем по DIN 2510 Таблица размеров резьбовых пальцев Таблица веса резьбовых пальцев Таблица подключения

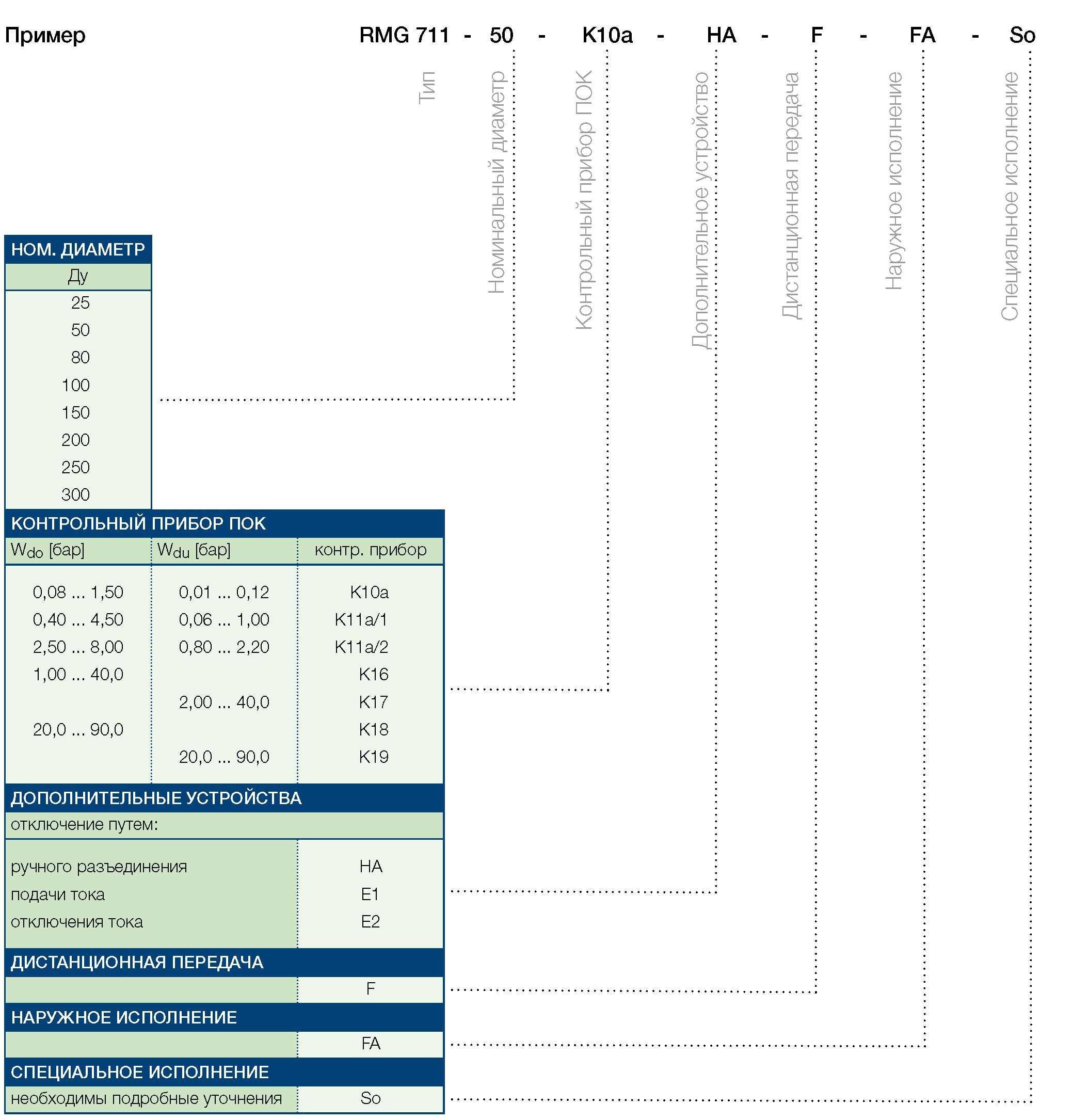

Обозначение прибора

Обозначение прибора
