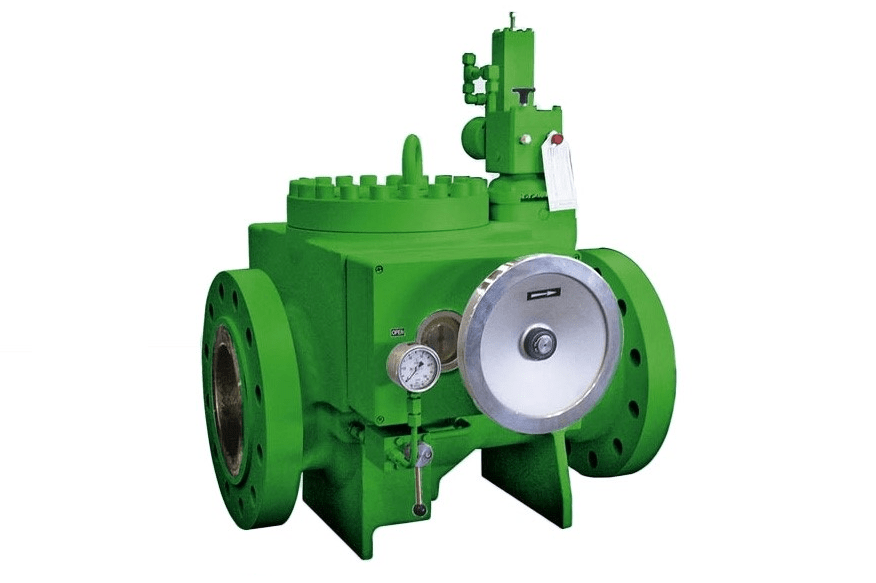

Предохранительный отсекающий клапан HON 711, Ду 25-150

Цена: от 676 981 ₽*

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Предохранительный отсекающий клапан HON 711 (прежнее название до ребрендинга - RMG 711) используется как предохранительное устройство в станциях регулирования давления газа. Применим для природного газа согласно DVGW G 260 (стандартное исполнение), иные газы - по запросу.



Преимущества HON 711:

  • удобен в обслуживании, внутренние детали доступны без демонтажа устройства;
  • встроенный клапан выравнивания давления с принудительным возвратом в исходное положение;
  • незначительная потеря давления благодаря осевому прохождению потока;
  • четыре возможности срабатывания; стандартное исполнение с ручным срабатыванием;
  • возможны электрическое срабатывание и электрическая индикация положения;
  • высокая точность срабатывания и малое время срабатывания;
  • монтажная длина как и у ПОК типа HON 710 и HON 711.

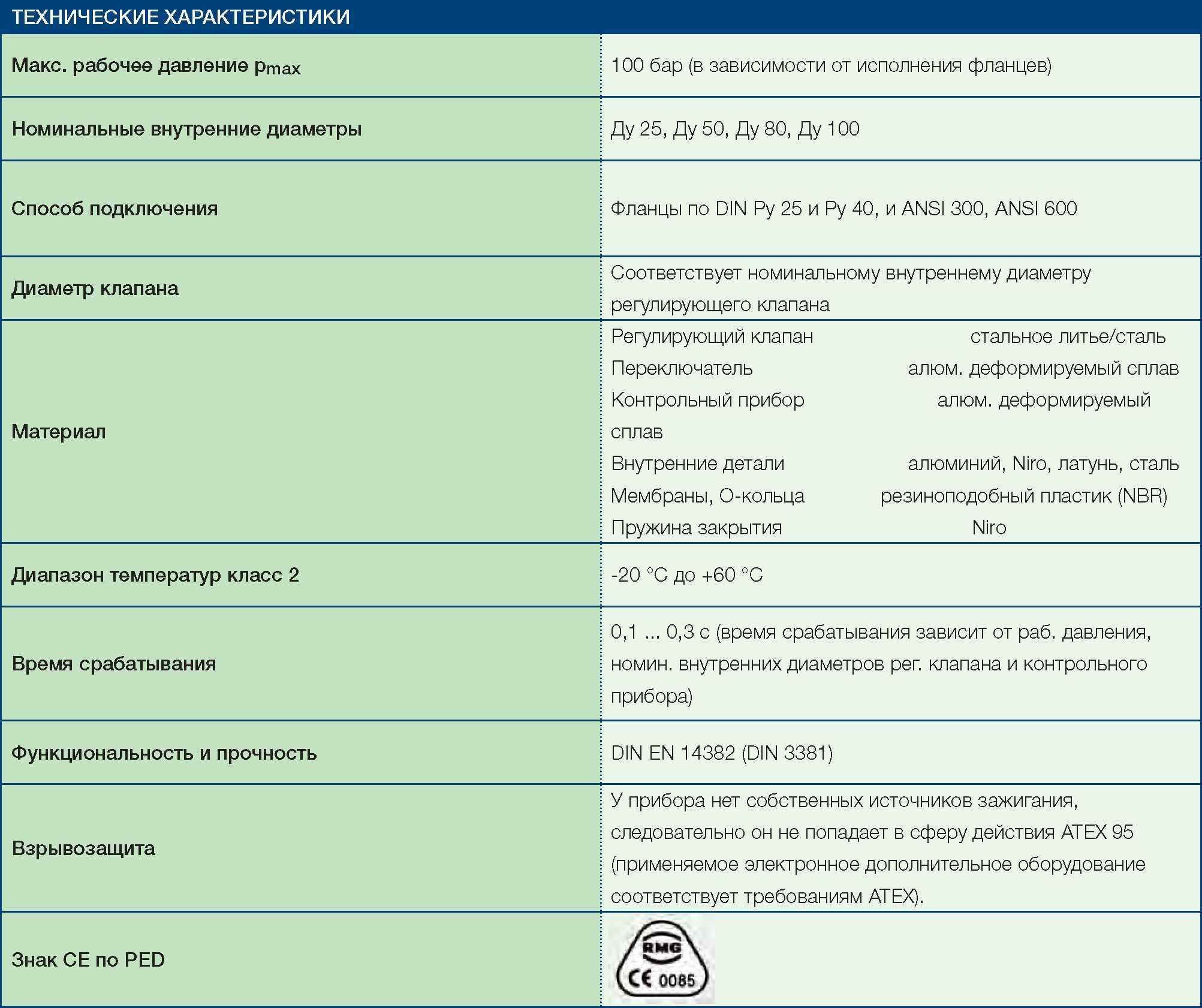

  Технические характеристики предохранительного отсекающего клапана Диапазон настройки контрольных приборов

*) Разница повторного взвода представляет собой промежуток давления между точкой срабатывания и значением выходного давления, при котором обеспечивается надежный повторный взвод:

  • При отключении по превышению давления (pdso ) давление в линии должно быть снижено на величину разницы повторного взвода (Δpwo ) от верхней точки переключения.
  • После отключения по нехватке давления (pdsu ) давление в линии должно быть увеличено на величину повторного взвода (Δpwu) от нижней точки переключения.

**) Пожалуйста, соблюдать: Если контрольные приборы одновременно применяются для верхнего и нижнего давления срабатывания, то разница между обоими заданными значениями p so и p su должна быть как минимум на 10% больше суммы разниц повторного взвода Apwo и Apwu .

pdso - pdsu ≥ 1,1 (Apwo + Apwu )

***) Более высокая группа давления срабатывания (AG) действует для первой половины диапазона настройки, более низкая - для второй.

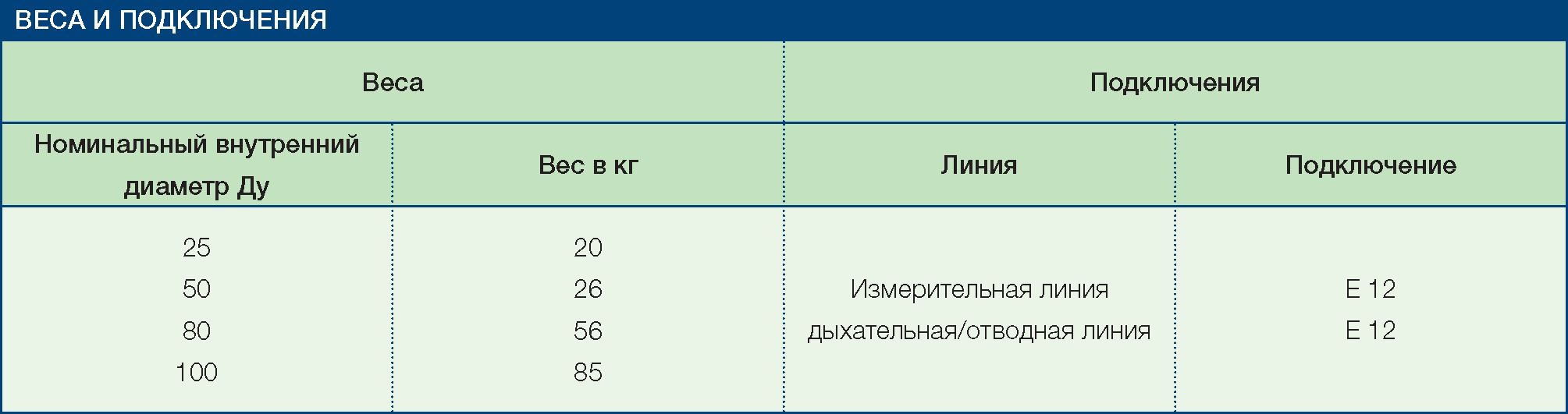

Таблица "Вес и подключение"

Конструкция и принцип действия

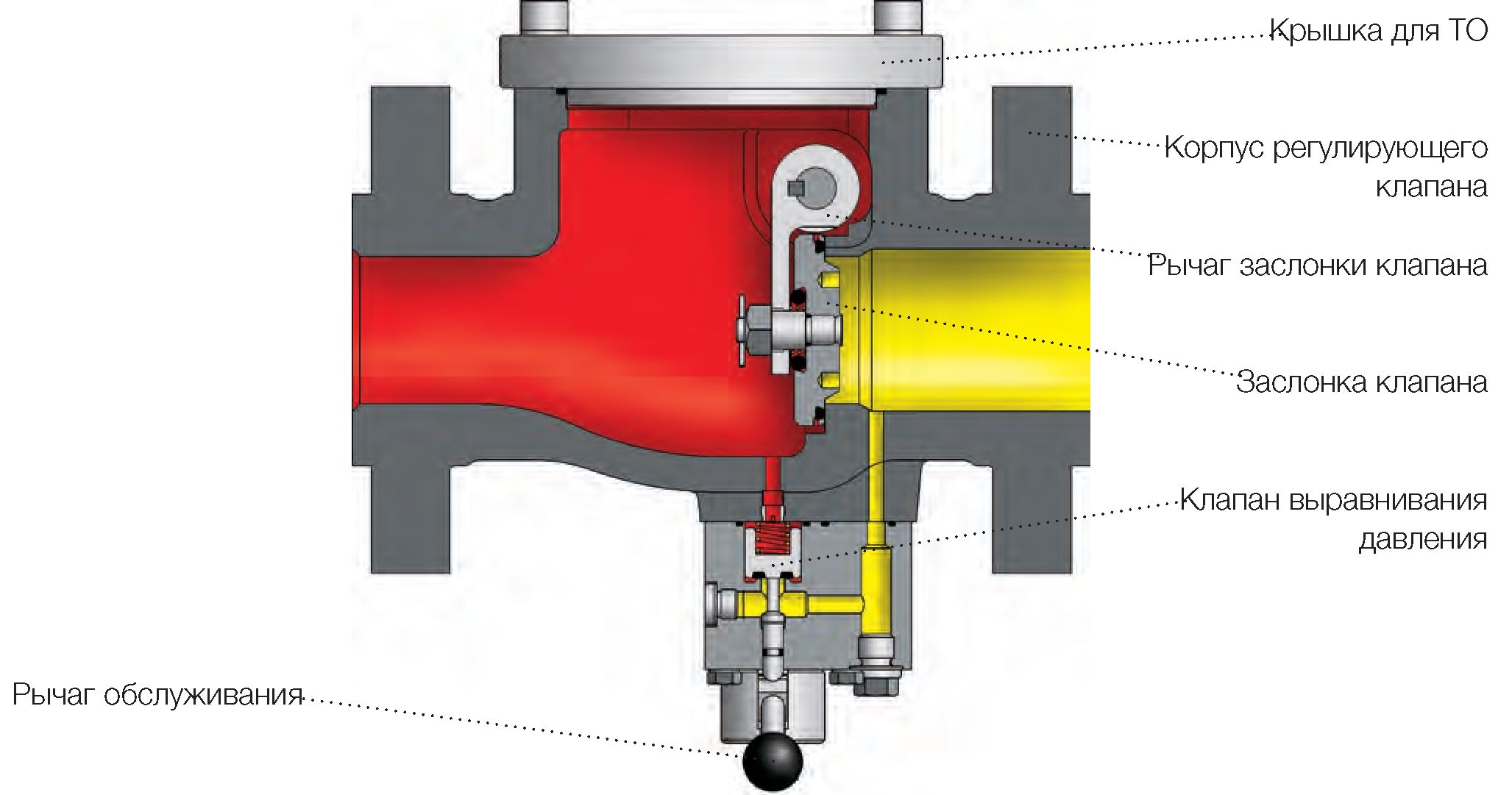

Предохранительный отсекающий клапан состоит в основном из таких конструктивных элементов, как цельный регулирующий клапан, переключатель, котрольный прибор и клапан выравнивания давления.

Заслонка клапана с угловым перемещением посредством уплотнения О-кольцом способствует герметичному закрытию в положении закрытия.

Необходимое усилие закрытия дается спиральными плоскими пружинами, защищенными от коррозии. Прифланцованный клапан выравнивания давления работает по принципу принудительного положения. После срабатывания автоматически занимается положение „закр“.

В переключателе расположены фиксирующий и расцепляющий механизм. После достижения предварительно заданного давления срабатывания или посредством вытягивания T-рукоятки (ручное срабатывание) переключающий механизм размыкается и ПОК закрывается.

Открытие осуществляется путем поворачиванием вала заслонки клапана при помощи рукоятки. При этом вал заслонки клапана со стопорной шайбой фиксируется в положении открытия посредством подпружиненной шальттштаги.

После окончания процесса фиксирования ПОК возвратная пружина вызывает автоматическое выдавливание рукоятки из зажимного устройства.

Прибор выполнен очень удобным для технического обслуживания:

  • при проведении работ по техническому обслуживанию заслонка клапана может быть вынута путем выкручивания корпуса пружины из корпуса регулирующего клапана.
  • для номинальных внутренних диаметров Ду 25 и Ду 50, а также Ду 80 и Ду 100 при внешних местах функционирования применяются полностью идентичные исполнения.

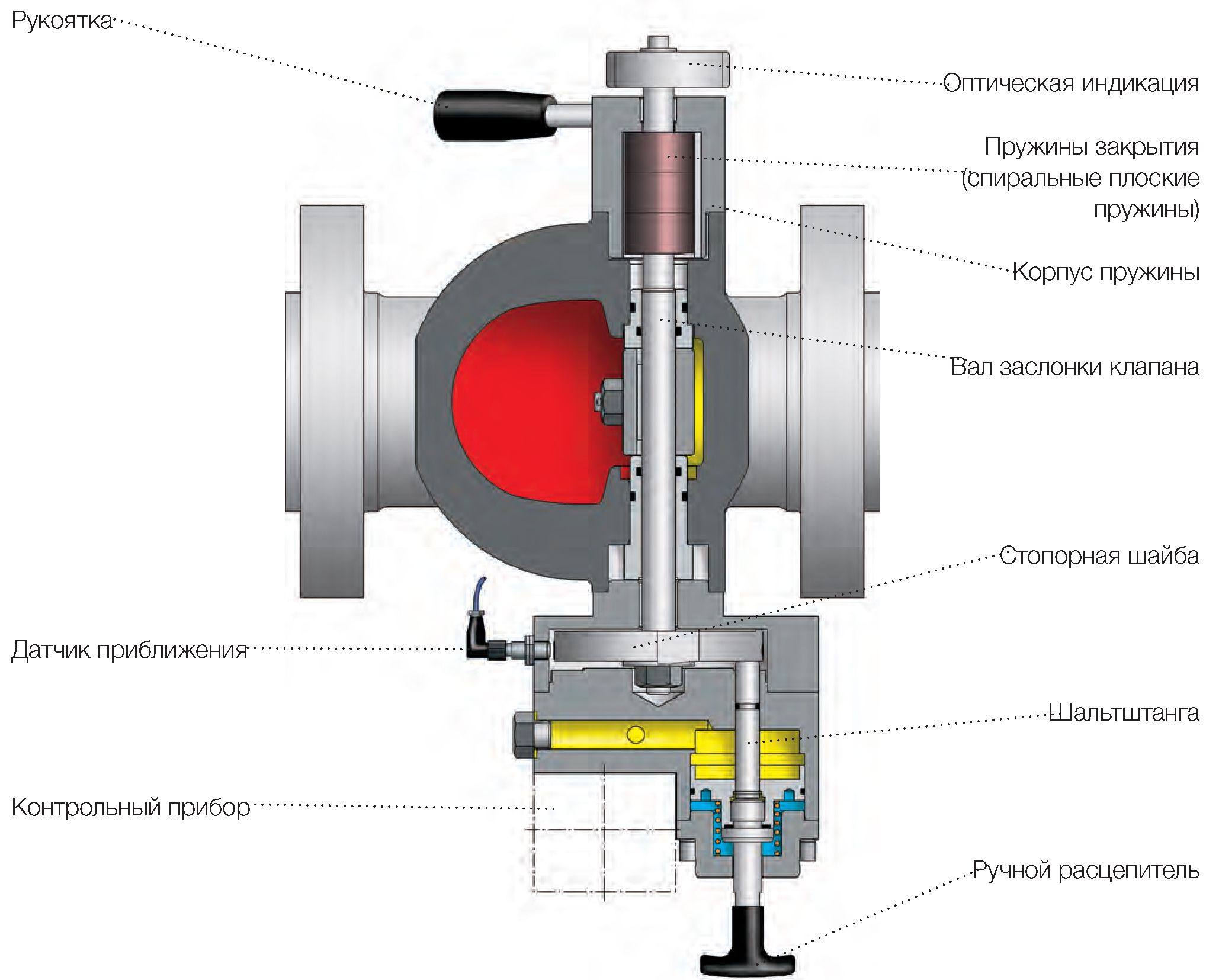

Конструкция прибора Конструкция

Давление, подлежащее контролю (рабочее давление), имеет место на двойной мембранной системе и сравнивается с управляющей величиной, заданной посредством пружины задатчика (заданное значение давления срабатывания). При достижении у контрольного прибора K16 или K18 верхнего давления срабатывания (превышение давления) или у K17 или K19 - нижнего давления срабатывания (нехватка давления) открывается усилительный клапан. Из контролируемой системы газ проходит к преобразователю давление/сила, встроенному в крышку переключения. Создающееся там давление размыкает механизм переключения шальтштанга/стопорная шайба, и ПОК закрывается.

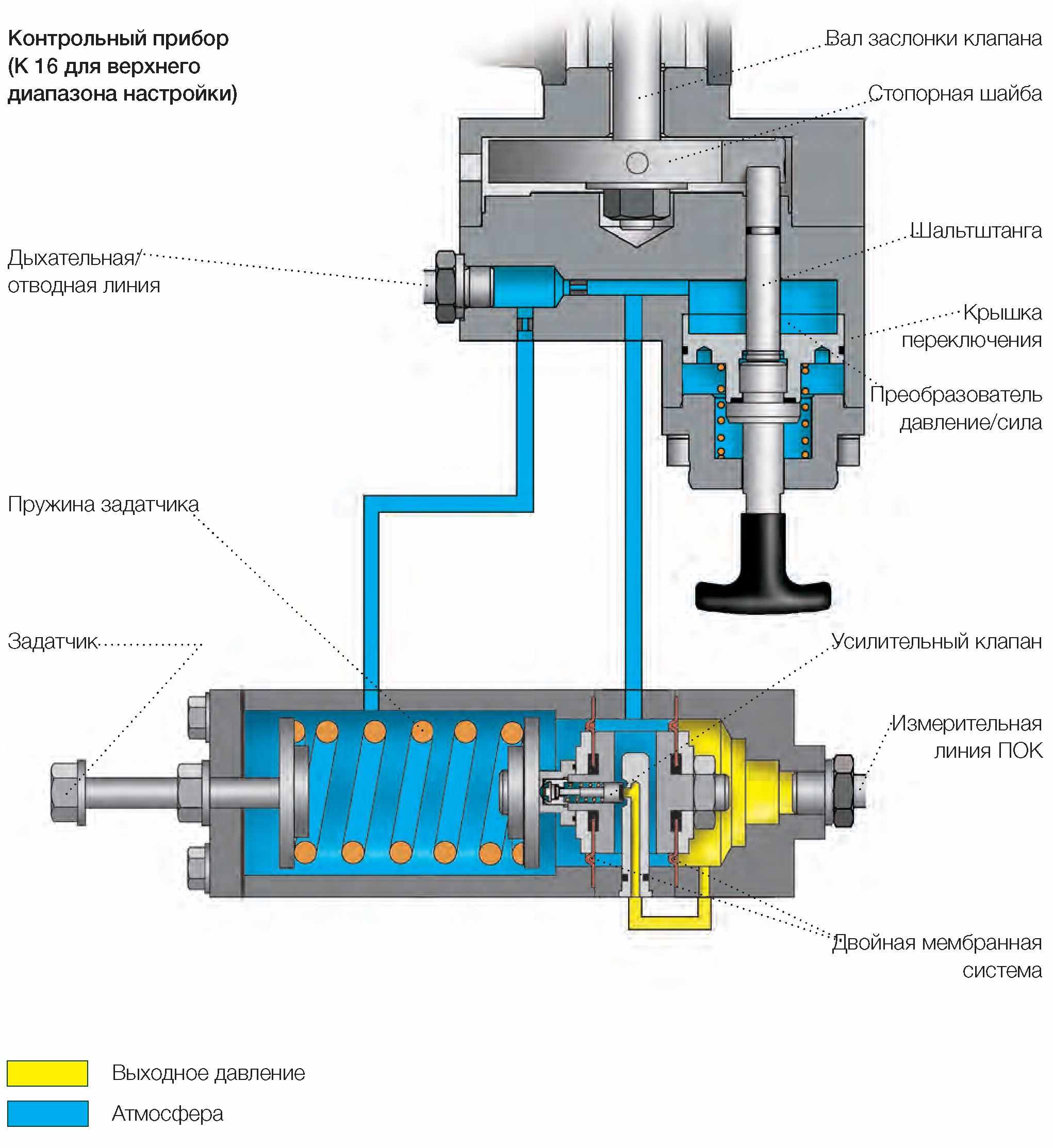

Принцип действия контрольного прибора

Перед электромагнитным клапаном имеет место давление газа контролирующей системы. В зависимости от варианта исполнения электромагнитный клапан открывается при отключении тока или при подаче тока. Газ проходит к преобразователю давление/сила, встроенному в крышку переключения, размыкает механизм переключения, и ПОК закрывается.

Схема электрического срабатывания с электромагнитным клапаном

Размеры

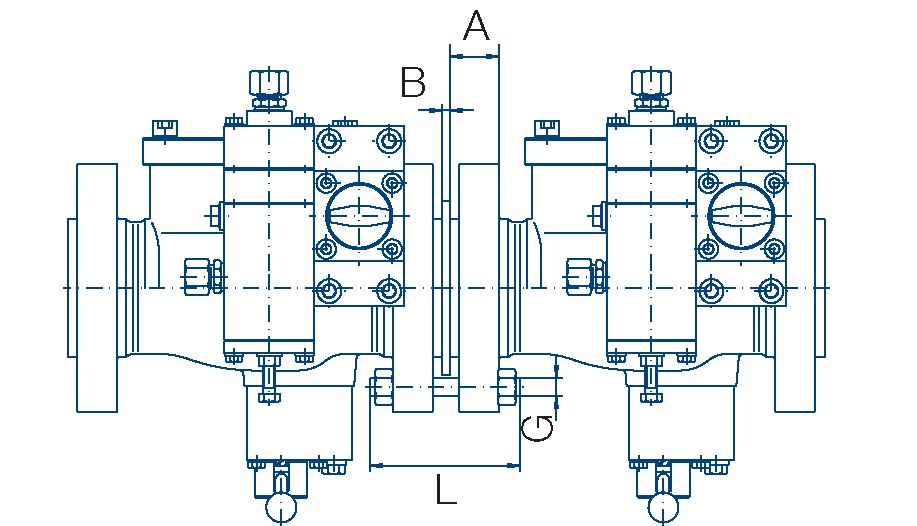

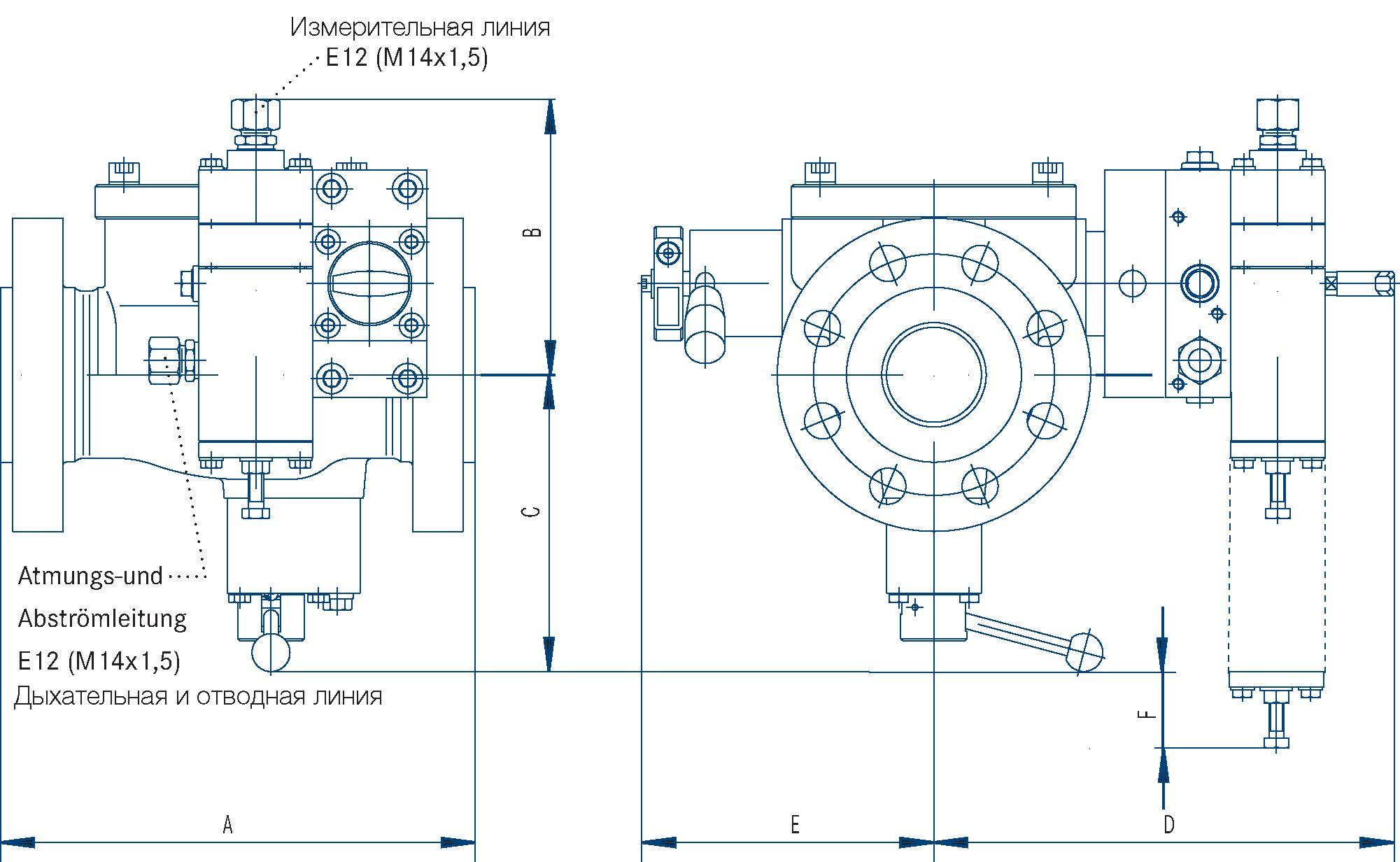

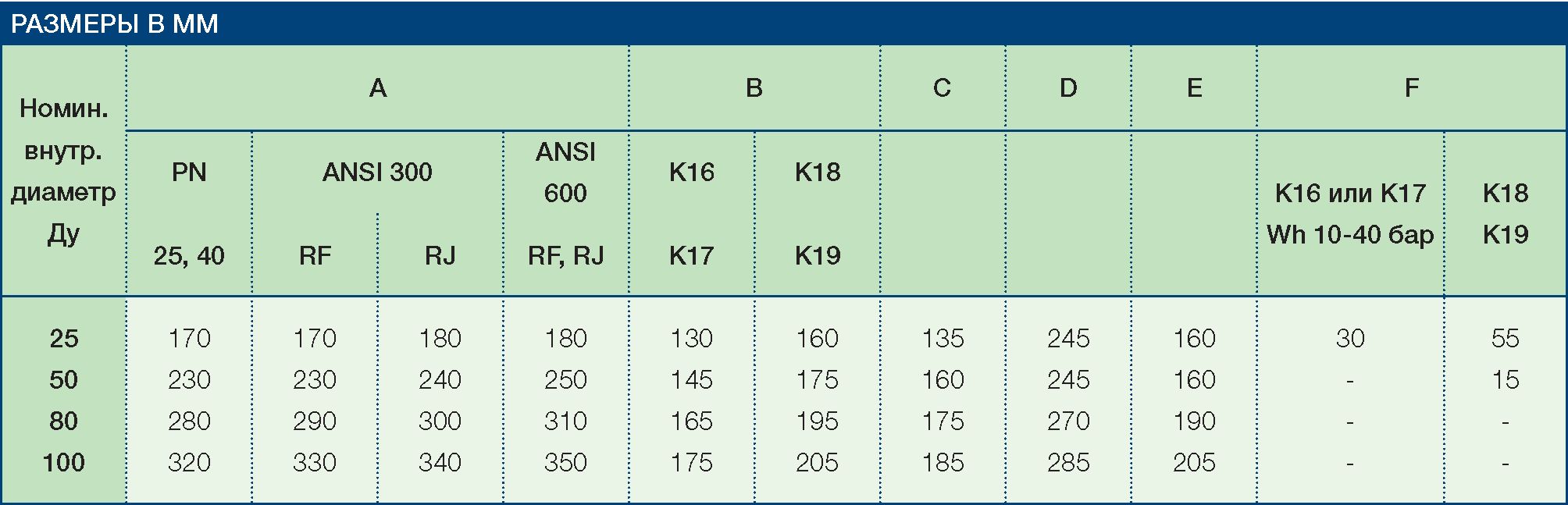

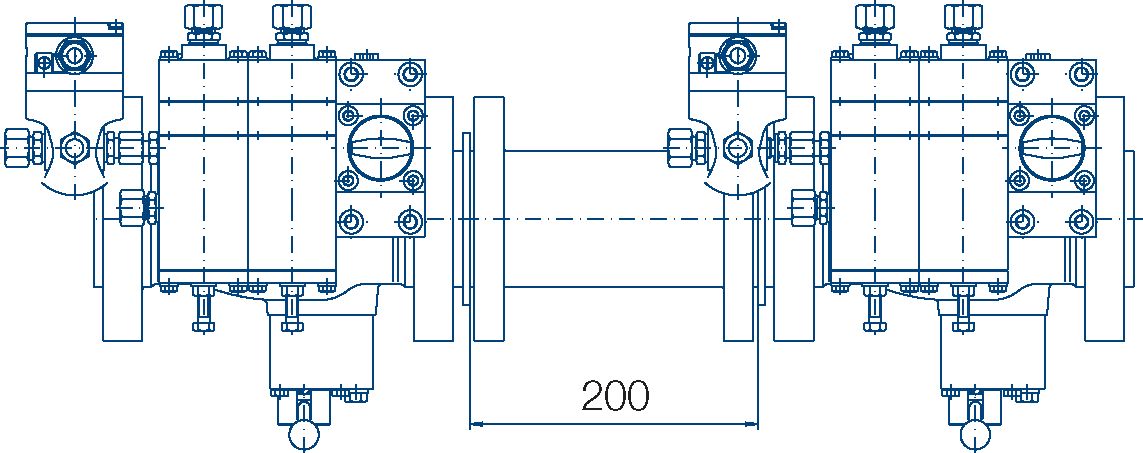

Размеры конструкции Размеры установки

Установка

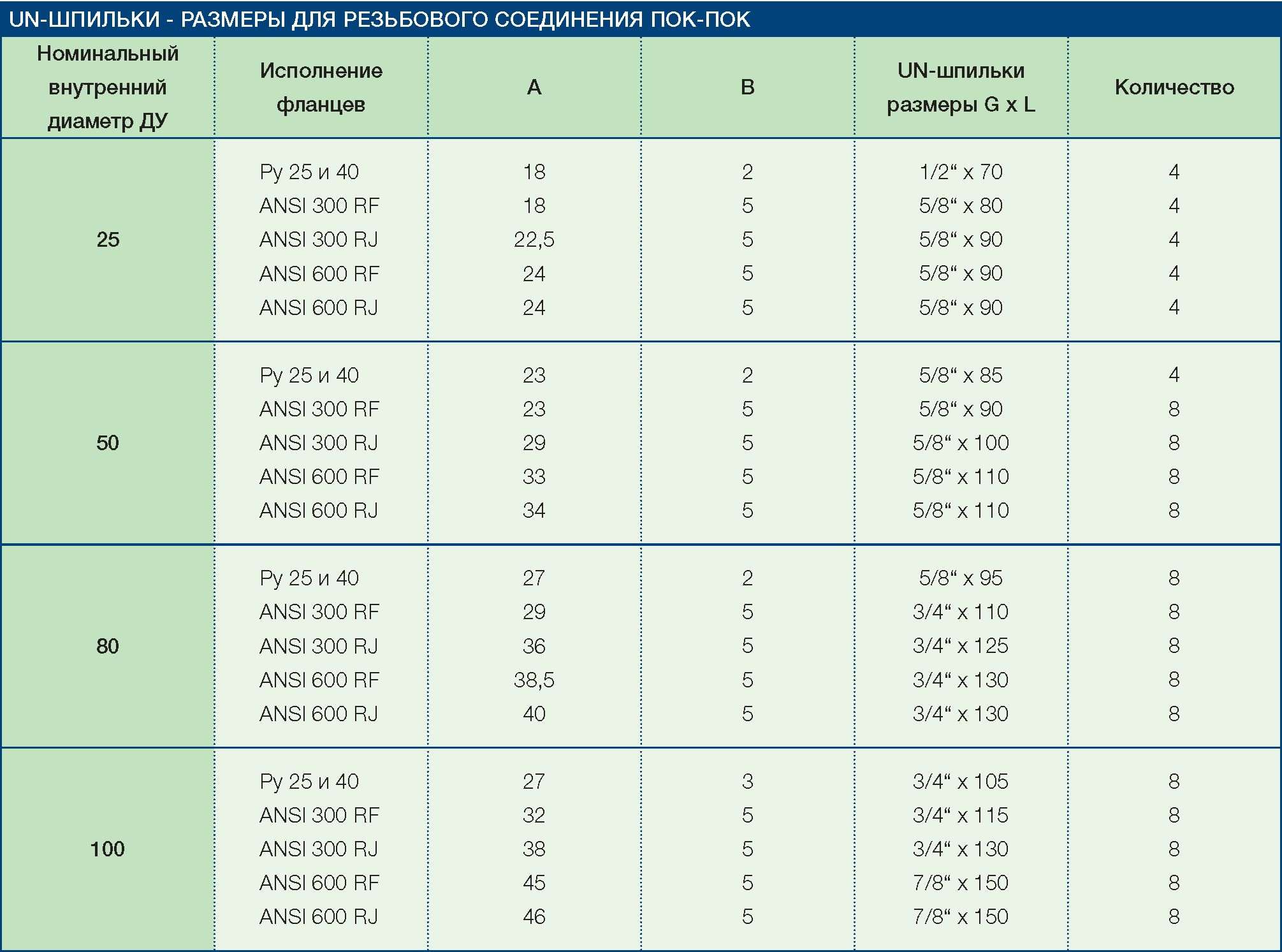

Установка UN-шпильки

Внимание! По пространственным причинам необходим переходник при:

1. Применении шпилек с утоненным стержнем согласно DIN 2510

2. Вариантах прибора со следующим устройствами срабатывания:

  • a
  • контрольный прибор и электромагнитный клапан
  • два контрольных прибора
  • два контрольных прибора и электромагнитный клапан
Контрольный прибор и электромагнитный клапан

падение давления в зависимости расхода при различных входных давлениях и номинальных внутренних диаметрах

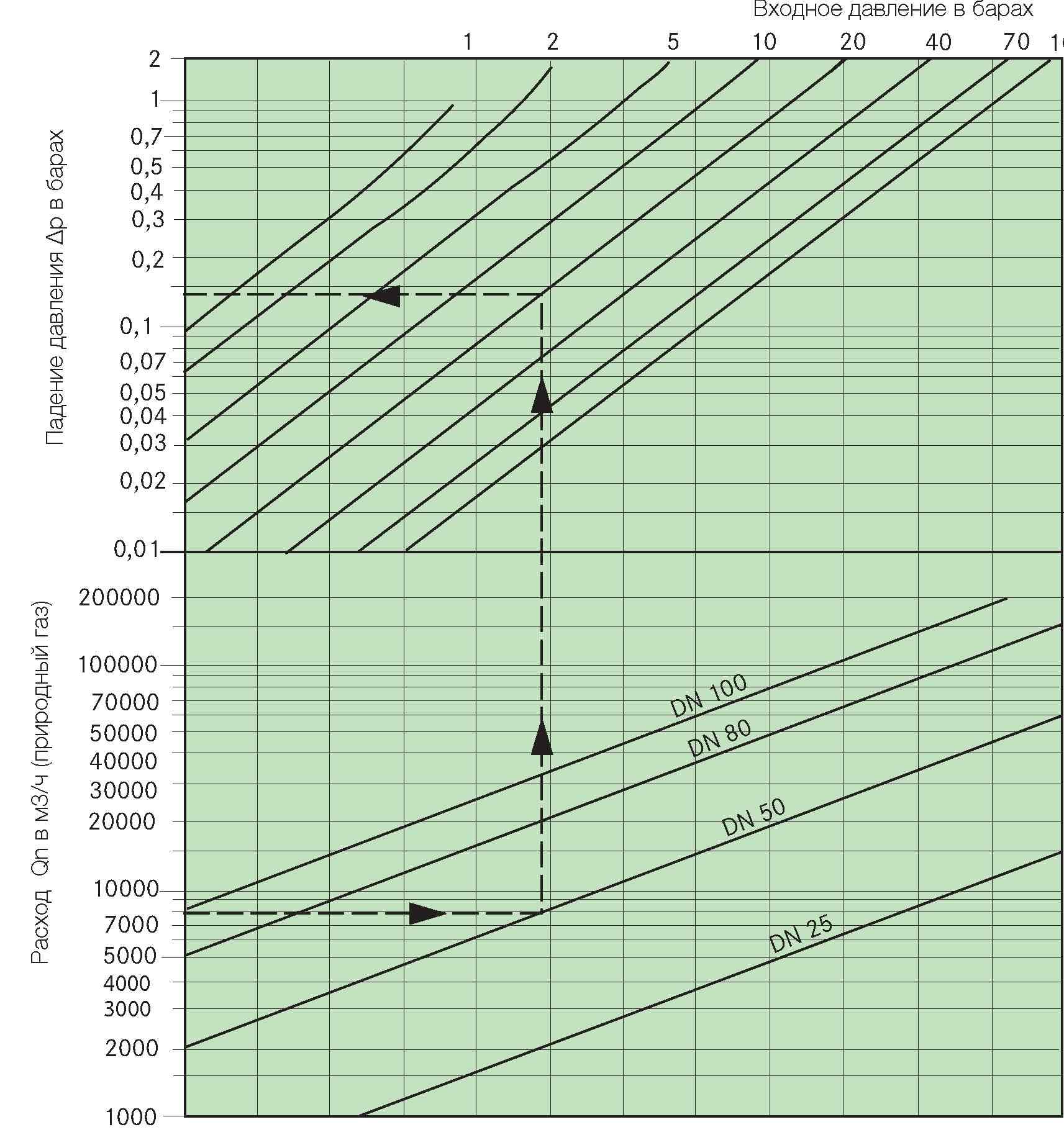

Падение давления в зависимости от расхода

пример расчета:

Дано: Qn = 8000 м3 (природный газ); pu = 20 бар; Ду 50 Получено: падение давления Δр = 0,14 бар

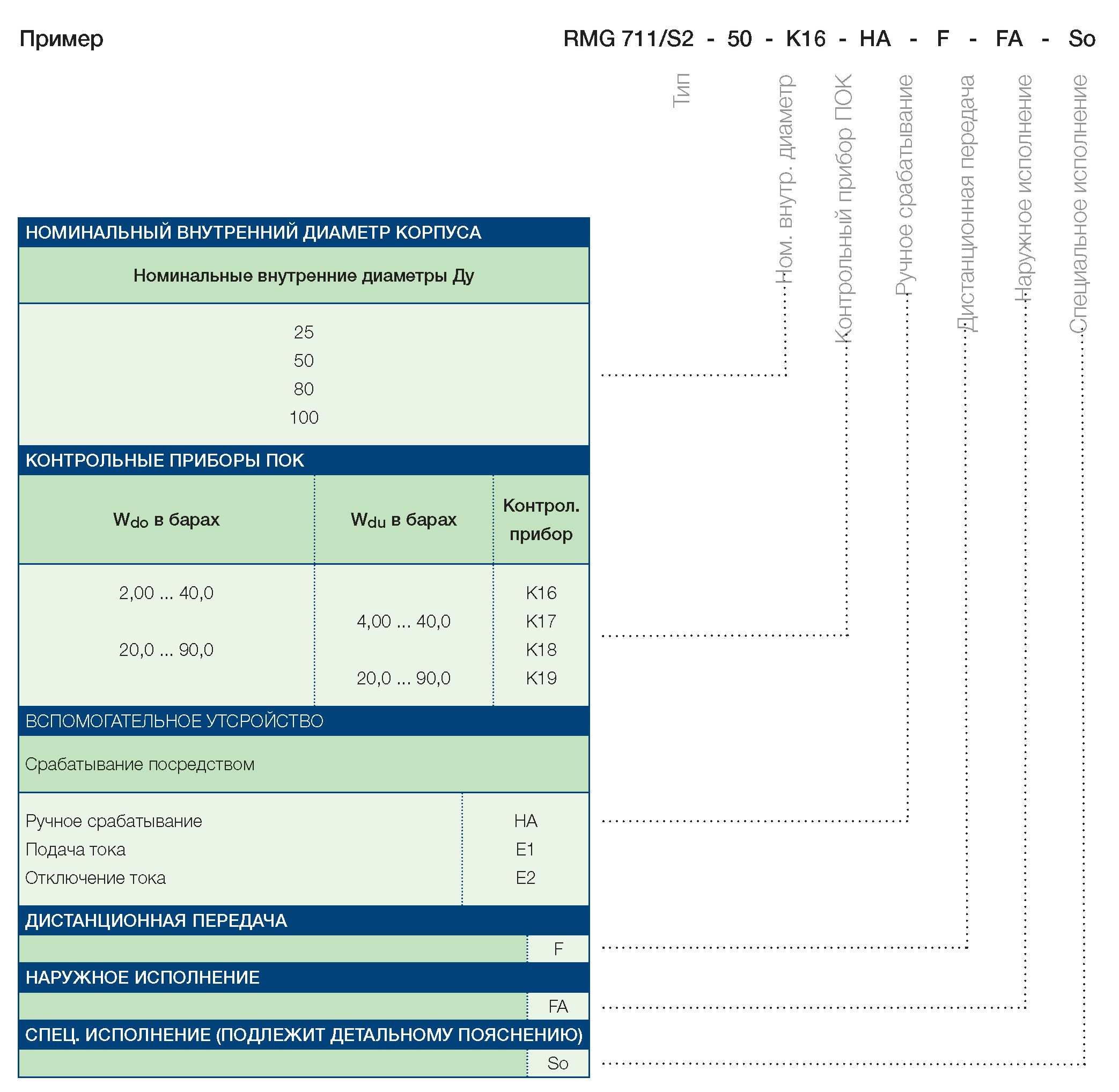

Обозначение

Пример расчета
