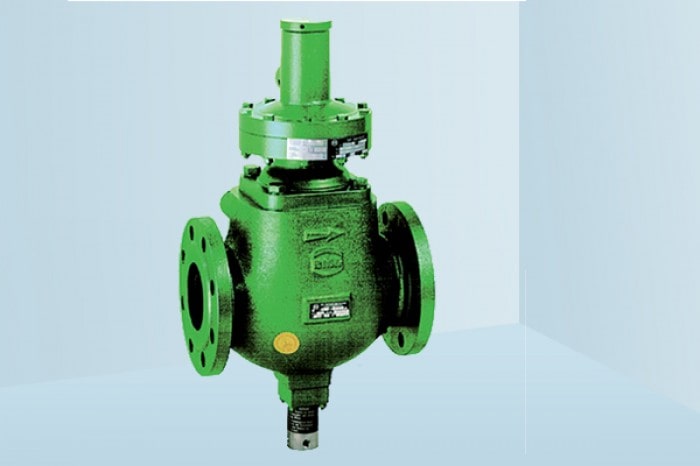

Предохранительный отсекающий клапан HON 720

Цена: от 140 717 ₽*

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Предохранительный отсекающий клапан (ПОК) прямого и непрямого дейстия HON 720 (прежнее название до ребрендинга RMG 720) используется как главное предохранительное устройство в установках регулирования газа. ПОК HON 720 подходит для коммунального хозяйства, малых и промышленных предприятий. Применим для природного газа и нейтральных неагрессивных газов, иные газы по запросу.



Особенности ПОК HON 720

  • Компактная конструкция, малая монтажная длина
  • Диаметр седла клапана соответствует номинальному внутреннему диаметру, благодаря этому потери давления невелики
  • Удобен в обслуживании за счет возможности замены функциональных узлов (сменная конструкция)
  • Исполнение по выбору с различными контрольными приборами
  • Самостоятельное отключение при разрыве мембраны в соответствии с DIN EN 14382 (DIN 3381)
  • Возможны электрическое отключение и индикация положения

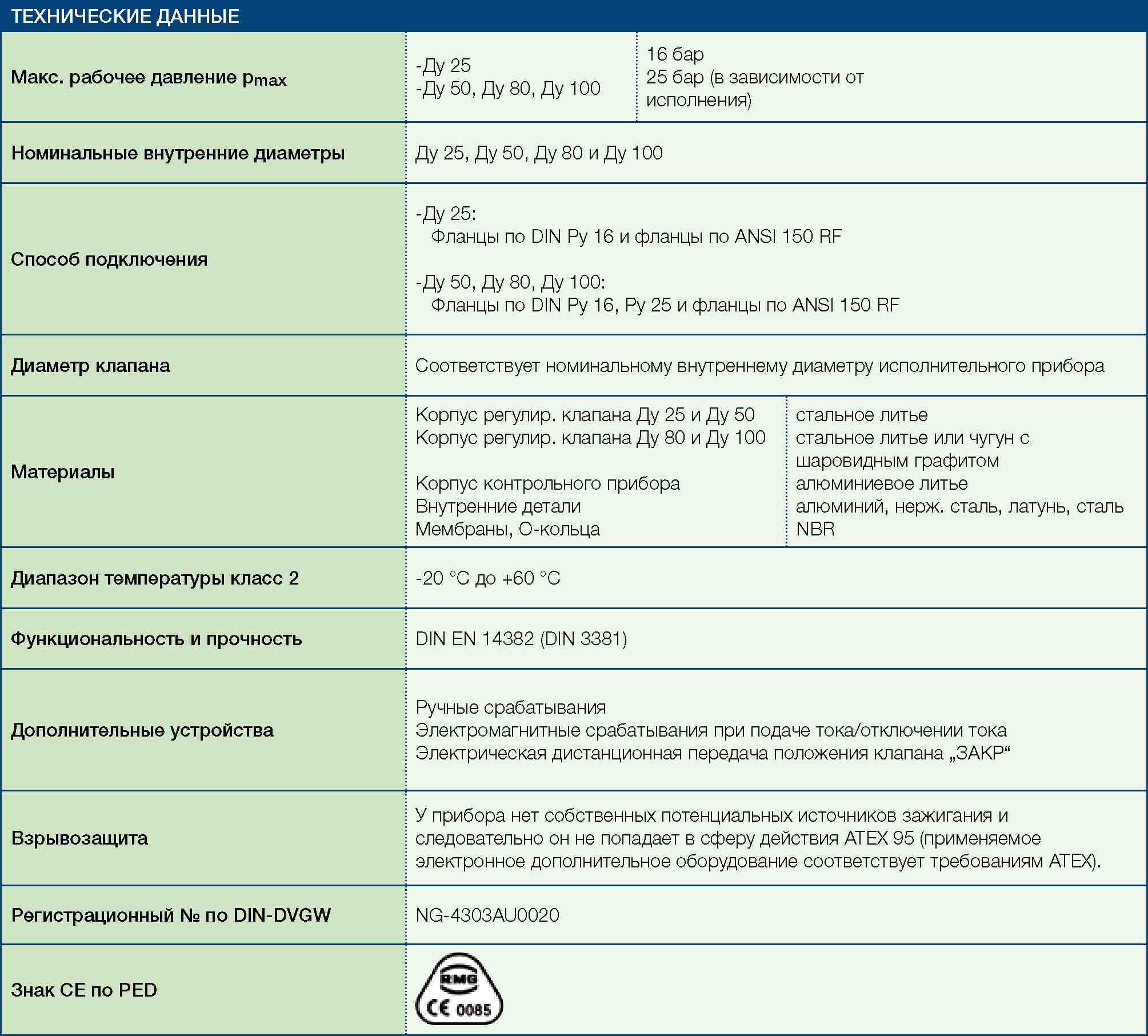

Технические характеристики ПОК HON 720

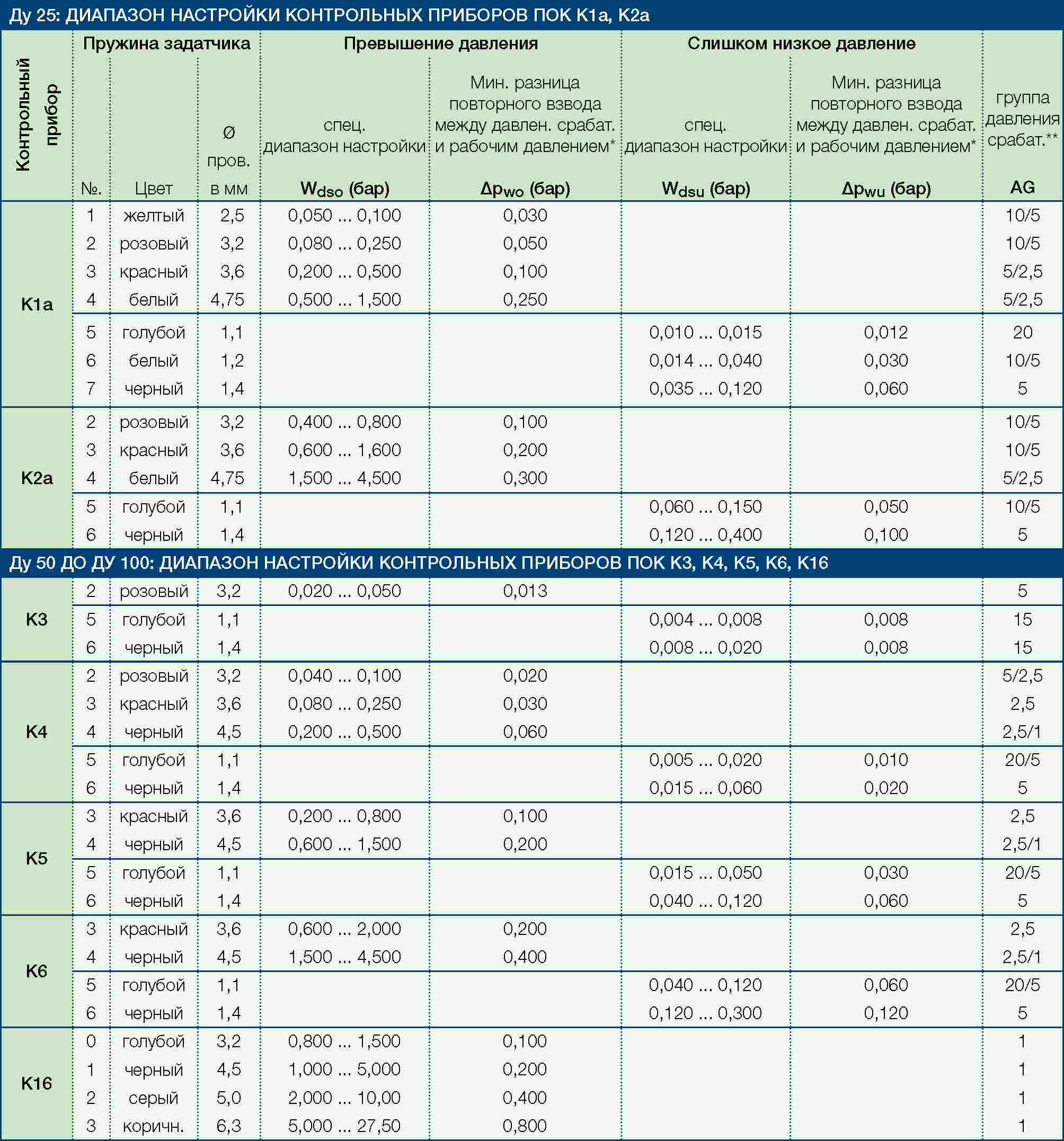

Технические характеристики предохранительного клапана HON 720 ДУ 25: диапазон настройки

*) Внимание: Если контрольные приборы одновременно применяются для верхнего и нижнего давления срабатывания, то разница между обоими заданными значениями pso и psu должны быть как минимум на 10% больше, чем сумма разниц повторного взвода Δpwo и Δpwu.

pdso - pdsu ≥ 1,1 (Δpwo + Δpwu)

**) Более высокие группы давления срабатывания (AG) относятся к первой половине диапазона настройки, более низкие - ко второй.

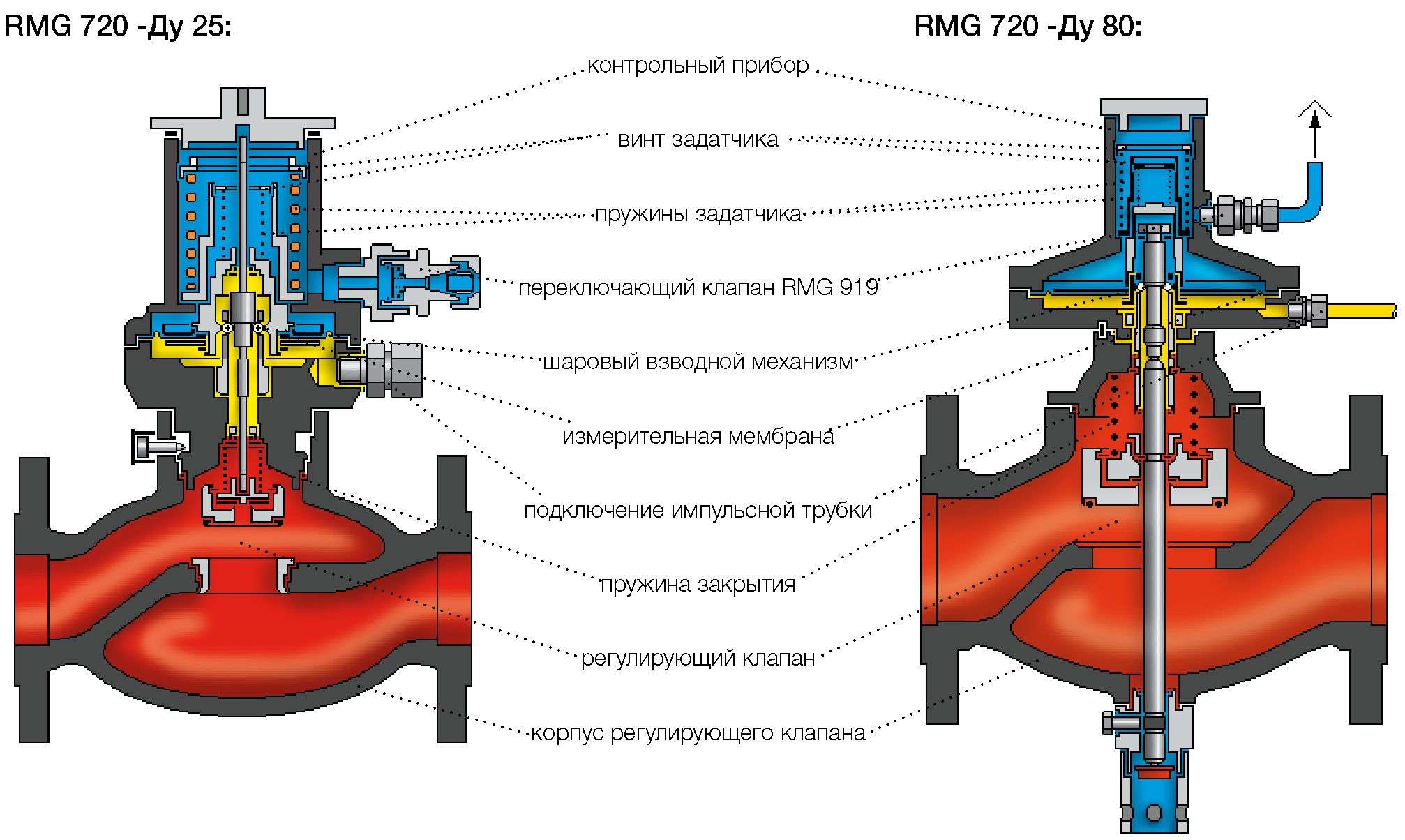

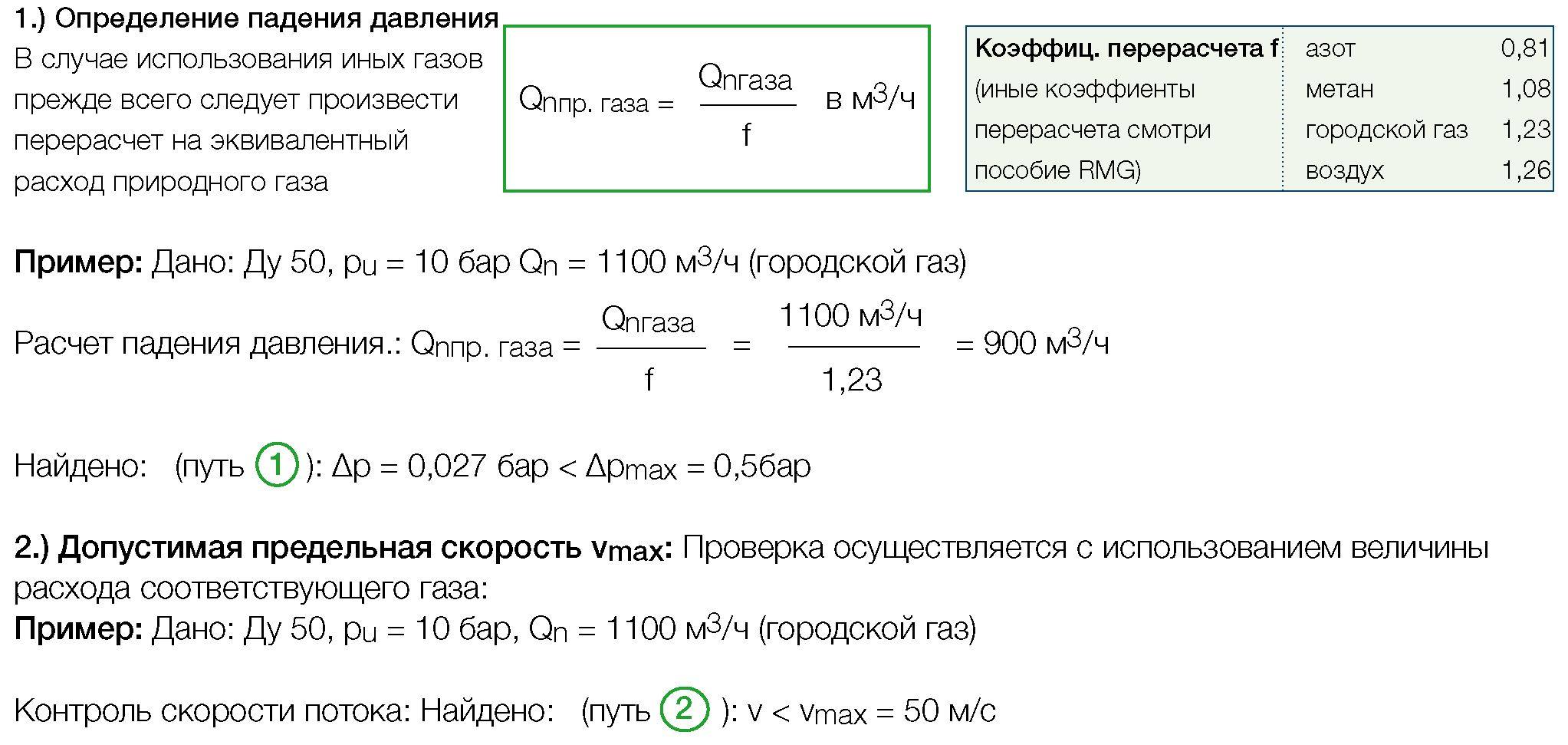

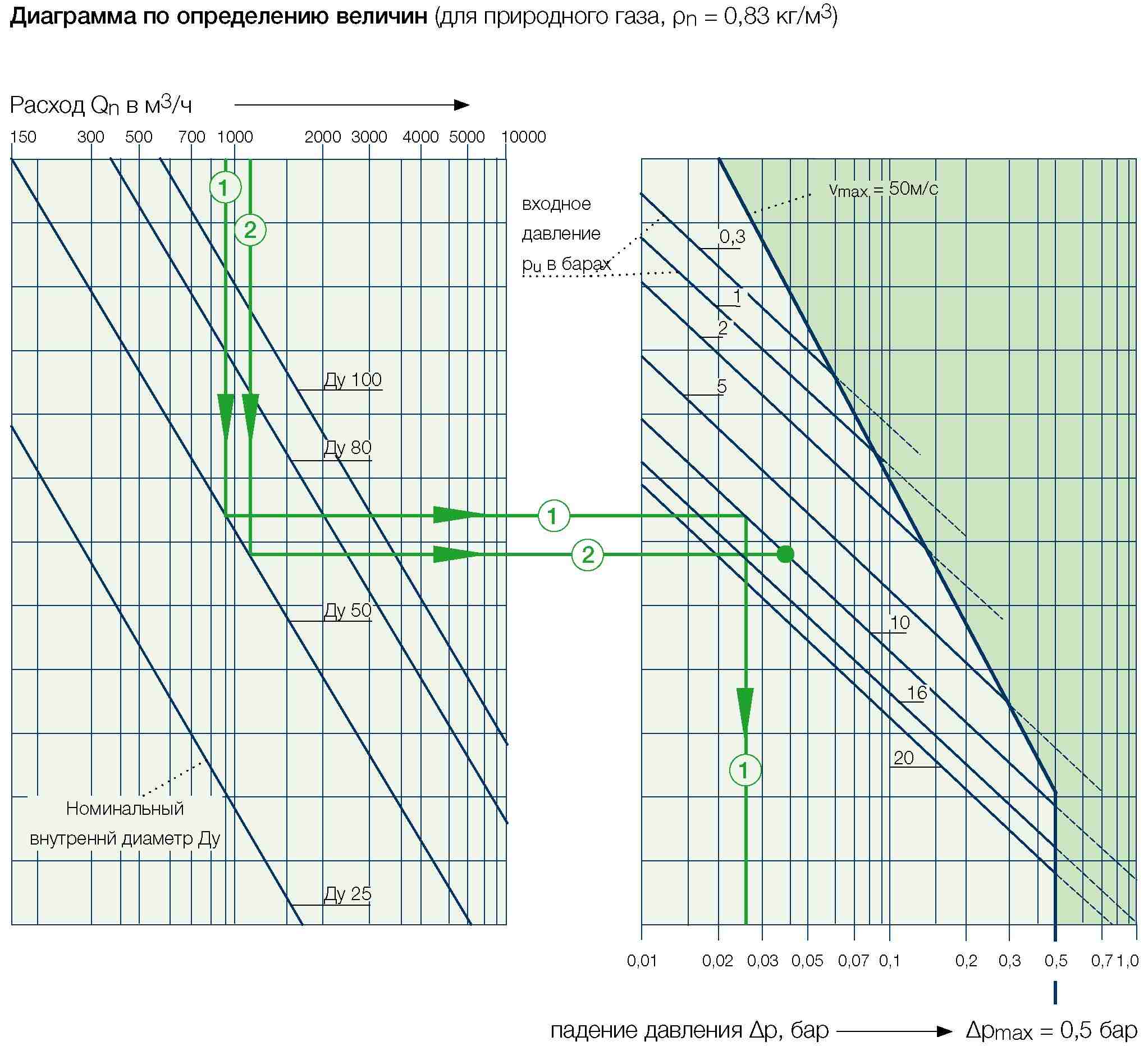

Диаграмма по определению величин Определение падения давления Предохранительный отсекающий клапан

Предохранительный отсекающий клапан HON 720 (RMG 720) предназначен для автономного запирания потока газа в газорегулирующей установке, как только давление в системе, подлежащей защите, достигает верхнего или нижнего давления срабатывания.

ПОК HON 720 (RMG 720) состоит из корпуса регулирующего клапана и функционального узла „контрольный прибор ПОК“. Функциональный узел при очередном обслуживании может без затруднений быть подвергнут визуальному контролю. В случае дефекта имеется возможность заменть функциональные узлы на проверенный запасные узлы и перенести необходимые ремонтные работы с установки регулирования давления газа в мастерскую.

Отдельные контрольные приборы предохранительного отсекающего клапана имеют нагруженный пружиной компаратор (измерительную мембрану), который может запирать или освобождать шаровой взводной механизм исполнительного прибора. Компаратор делает возможным отключение при превышении и/или понижении давления. Давления срабатывания для верхней и нижней точки отключения могут устанавливаться независимо друг от друга.

В тарелку клапана встроен клапан для выравнивания давления. Этот клапан может свободно управляться вручную при всех величинах давления посредством штока, таким образом, появляется возможность выравнивания давления на тарелке перед открытием регулирующего клапана.

От номинального внутреннего диаметра Ду 50 шток клапана управляется камерой нагнетания. Это позволяет проводить полное выравнивание давления; меняющиеся рабочие давления при этом не оказывают влияния на

точность отключения. Регулирующий клапан ПОК запирает поток газа, как только давление в системе превысит или опустится ниже установленного значения срабатывания. При этом измерительная мембрана ПОК передвигается вместе с втулкой выключателя в соответствующее взведенное положение, механизм взведения (шары) освобождает шток клапана ПОК и регулирующий клапан закрывается. ПОК может быть снова взведен только тогда, когда выходное давление в месте отбора опустится ниже верхнего значения срабатывания минимум на Apwu (разность задана в таблице на стр. 3) или поднимется выше нижнего значения срабатывания минимум на ApWo (см. также “Разности при повторном взведении”, стр. 9, пункт 3.5 HON проспекта “Общее руководство по эксплуатации регуляторов давления газа и предохранительных устройств”). ПОК HON 720 (RMG 720) оснащен защитой от разрыва мембраны: при дефекте мембраны переключающий клапан HON 919 (RMG 919) перекрывает вентиляцию. Образующееся в компараторе измерительной мембраны выравнивание давления вызывает отключение ПОК посредством срабатывания при понижении давления. Переключающий клапан HON 919 (RMG 919) устанавливается в комбинации с дыхательной трубкой.

Размеры, подключения и веса

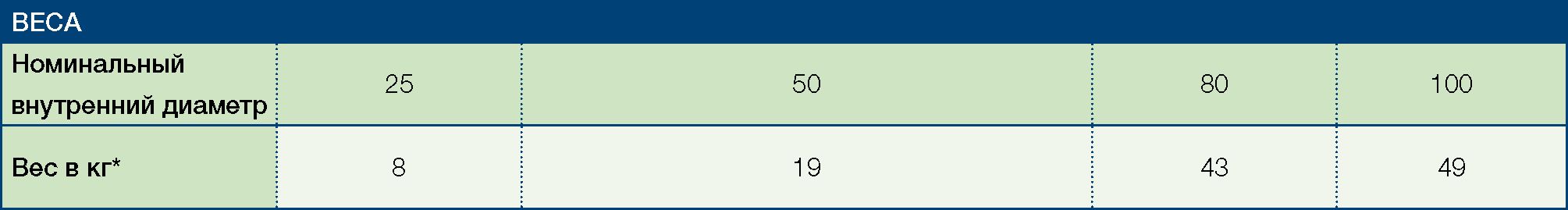

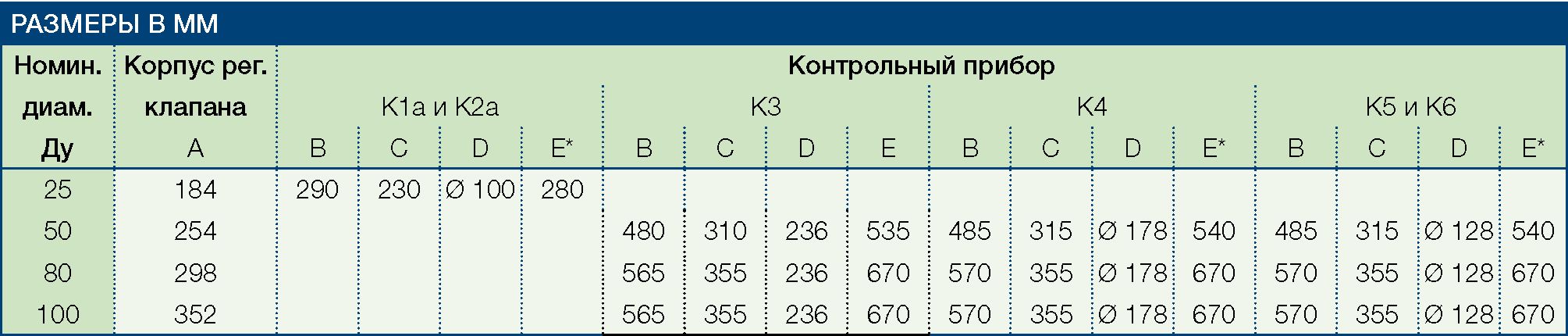

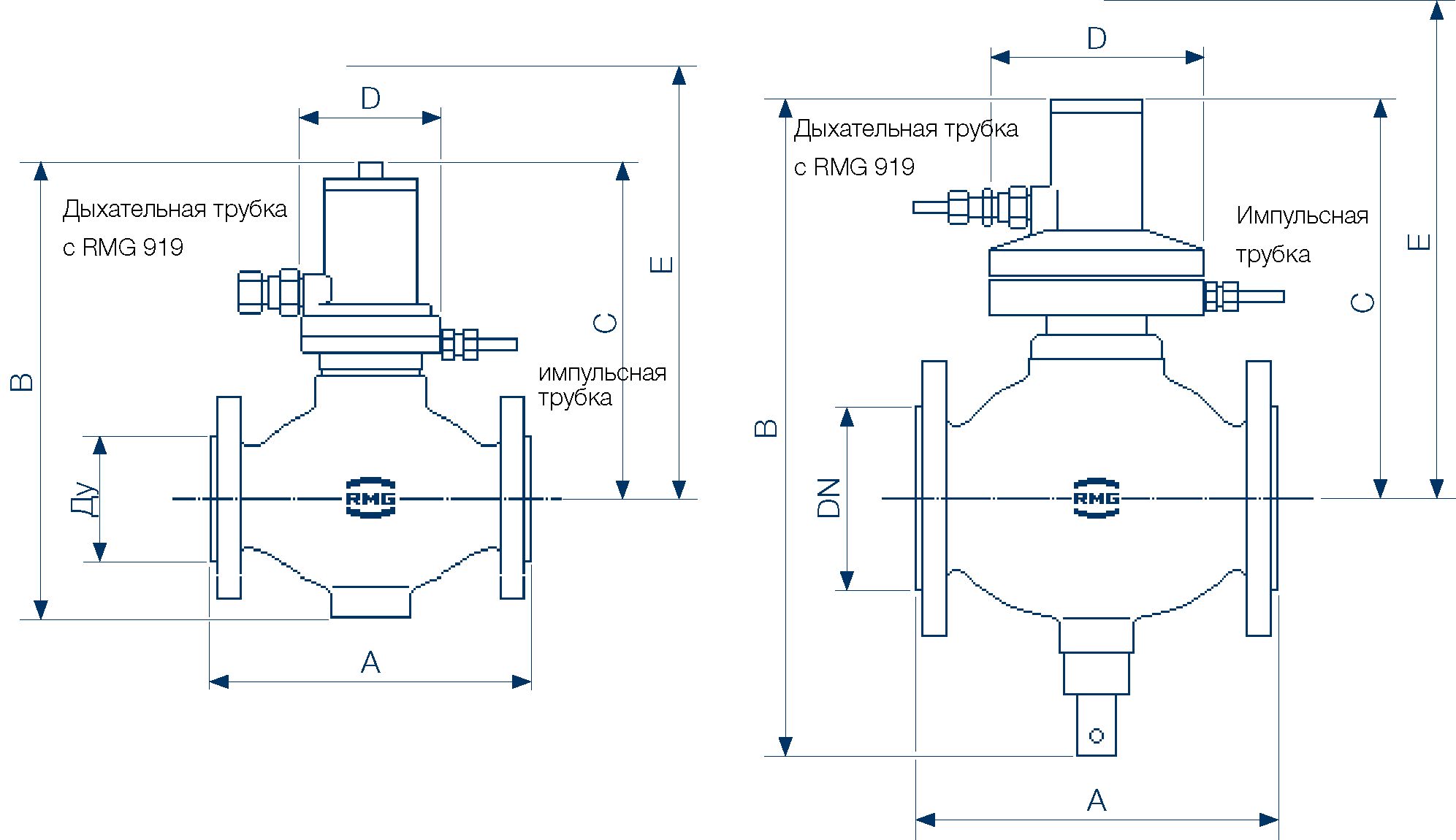

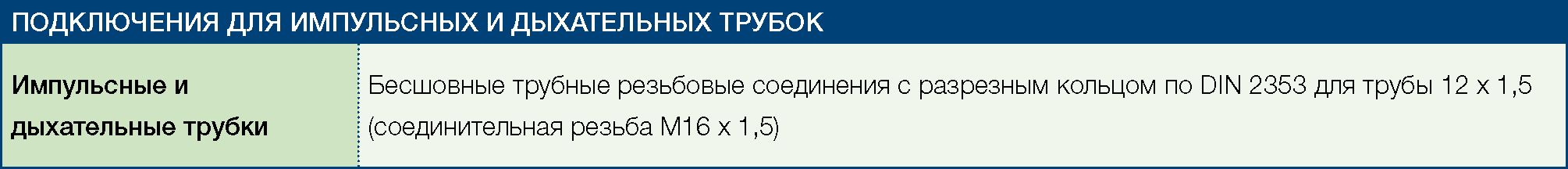

Схема предохранительного отсекающего клапана HON 720 Размеры предохранительного отсекающего клапана HON 720 Подключения для импульсных и дыхательных трубок Веса предохранительного отсекающего клапана HON 720

*) приблизительные значения, небольшие отклонения в зависимости от контрольного прибора

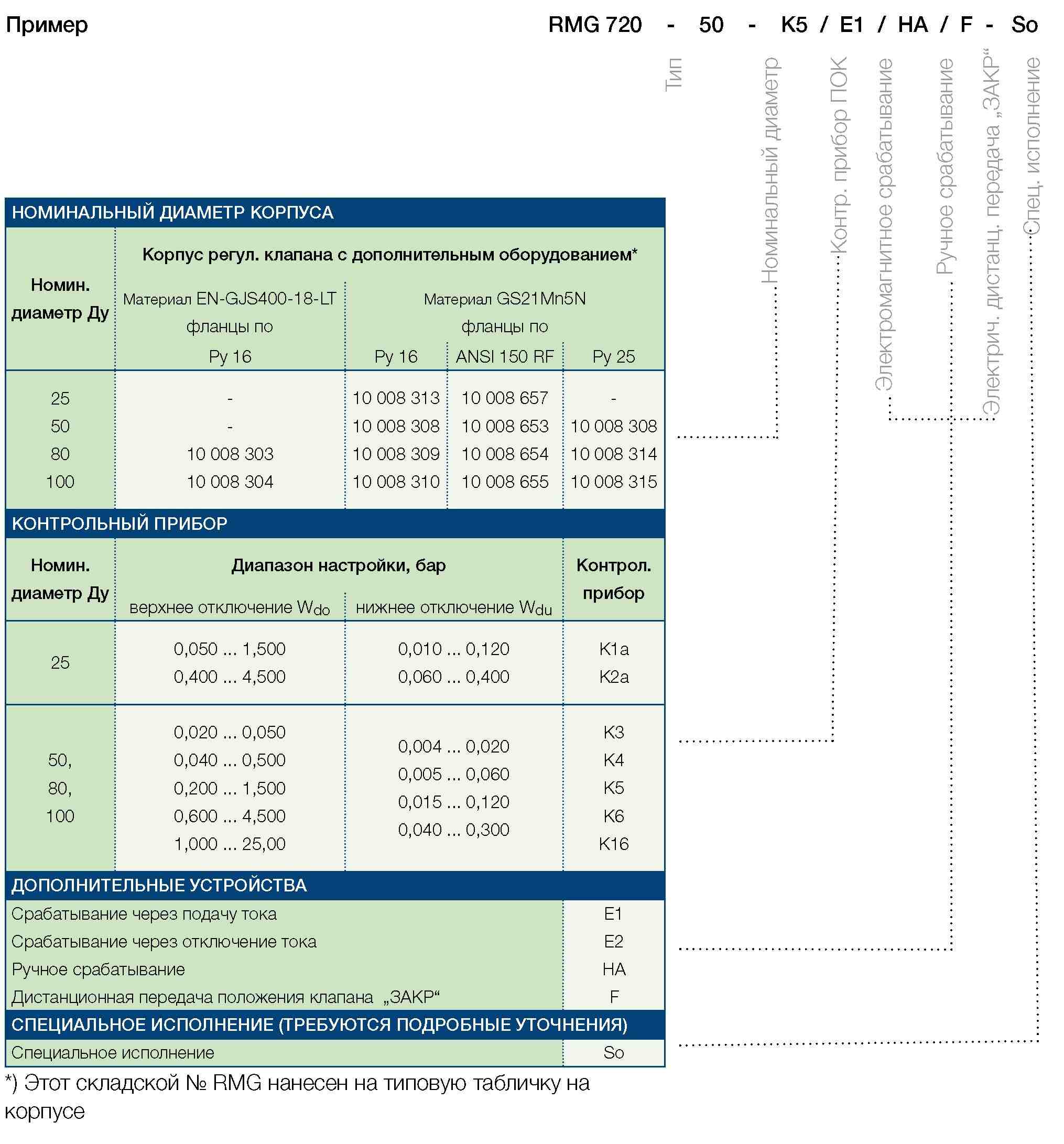

Обозначение прибора

Обозначение прибора
