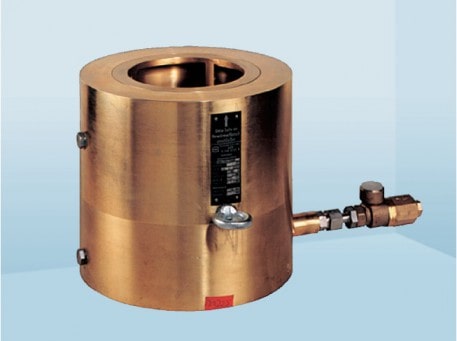

Предохранительный отсекающий клапан HON 790

Цена: от 320 733 ₽*

Заказать

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Предохранительный отсекающий клапан HON 790 (RMG 790) предназначен для установки в контур циркуляции горячей воды газоподогревательных установок для защиты котельной.



Особенности HON 790

  • простая конструкция
  • срабатывание за счет энергии из собственной среды
  • малая потеря давления
  • простое функциональное испытание

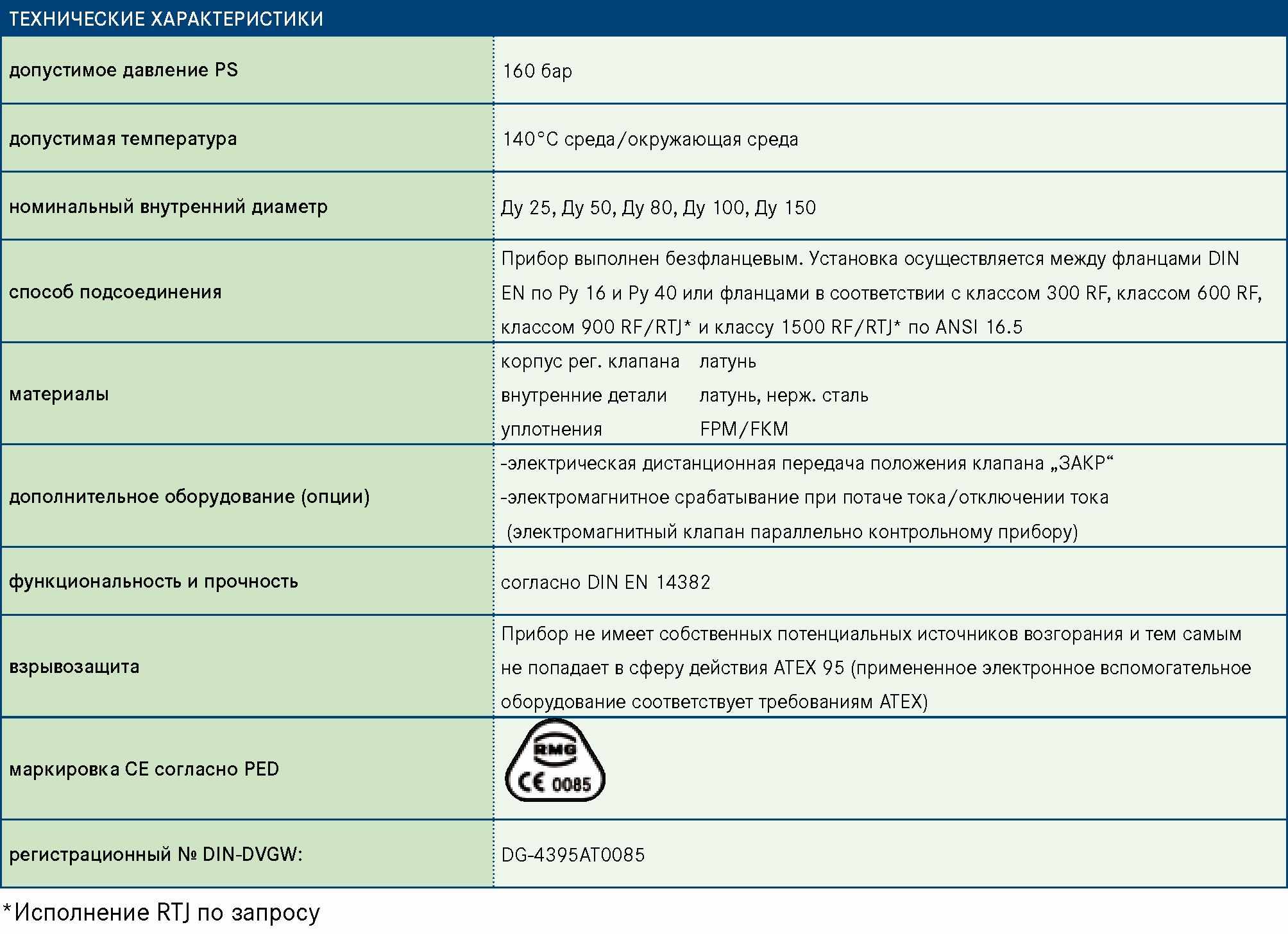

Технические характеристики HON 790

Предохранительный отсекающий клапан HON 790

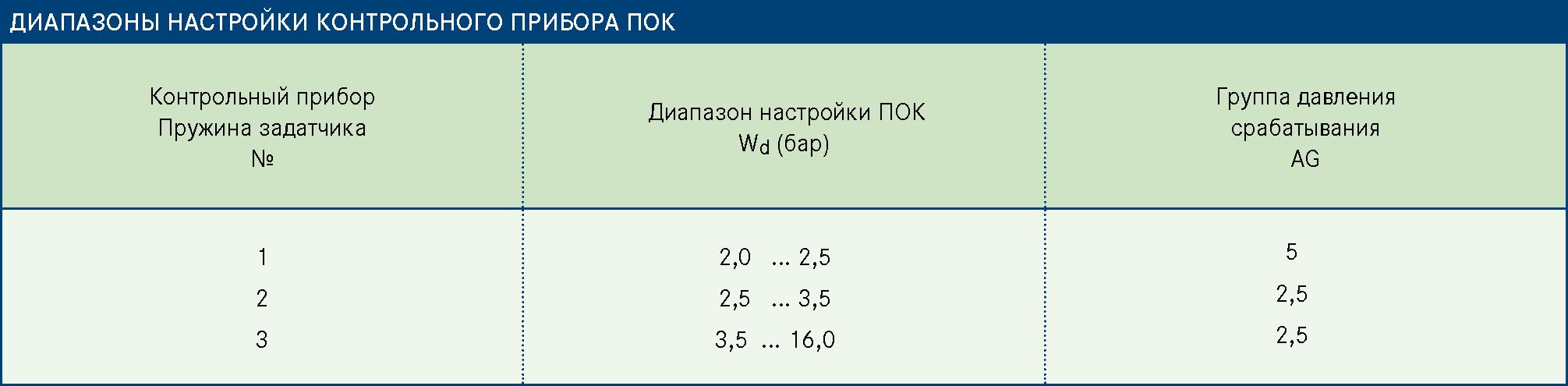

Диапазоны настройки контрольного прибора ПОК

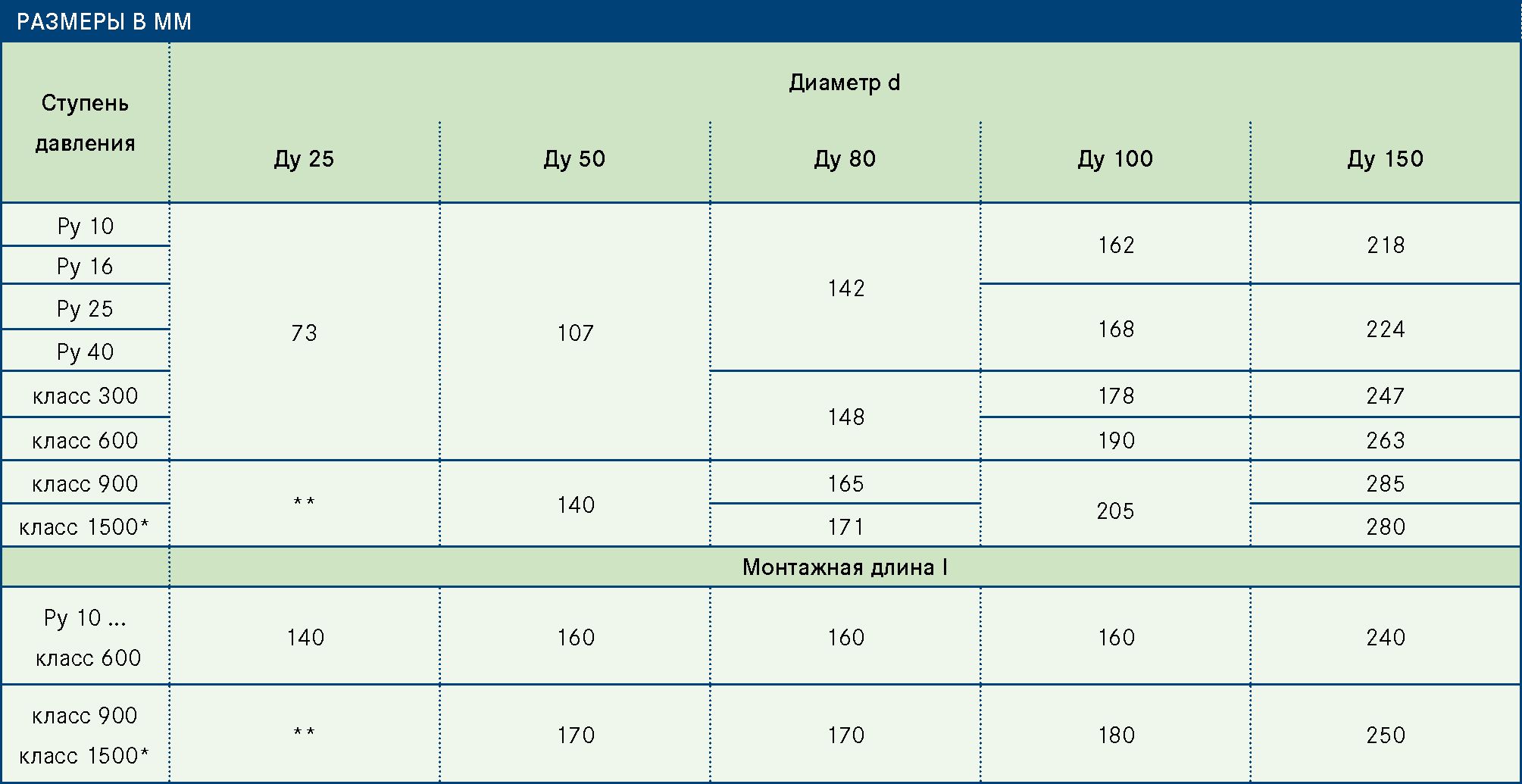

Размеры

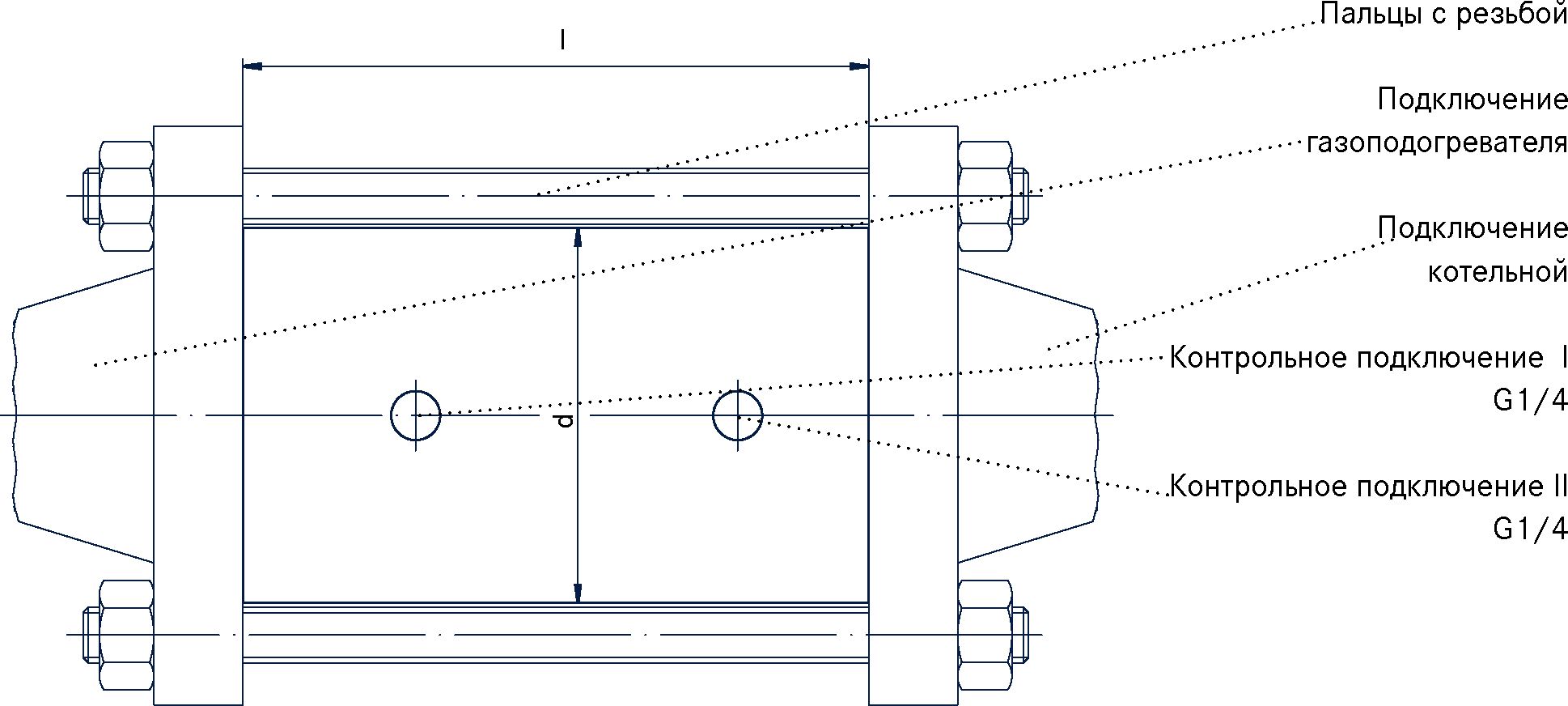

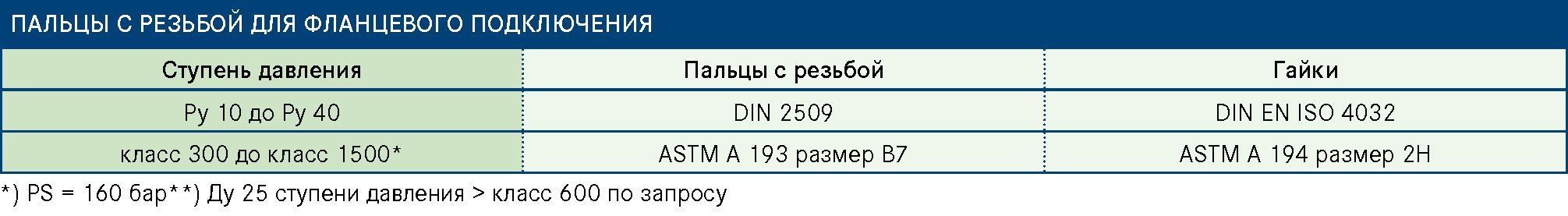

Размеры предохранительного отсекающего клапана HON 790 Размеры прибора Пальцы с резьбой для фланцевого подключения Технические характеристики прибора

Конструкция и принцип действия

Предохранительное отсекающее устройство (ПОК) HON 790 (RMG 790) устанавливается в контур циркуляции горячей воды газоподогревателей (подача и обратный ход). прибор представляет собой связующий орган между газоподогревателем (теплообменником), который рассчитан на максимально допустимое входное давление газа, и котельной, рассчитанной на более низкое давление. Если по причине дефекта газоподогревателя (теплообменника) произойдет перетечка газа в контур циркуляции горячей воды и тем самым рост давления, то при достижении заданного давления срабатывания ПОК HON 790 (RMG 790) отсекает котельную от теплообменника, рассчитанного на входное давление. при этом не имеет значения, происходит ли повышение давления в контуре циркуляции горячей воды медленно или внезапно. ПОК HON 790 (RMG 790) состоит из регулирующего клапана и контрольного прибора. корпус регулирующего клапана выполнен безфланцевым и устанавливается при помощи пальцев с резьбой между соединительным фланцем теплообменника и соединительным фланцем подающего или обратного трубопровода, ведущего к отопительному котлу. корпус регулирующего клапана имеет осевой проход, причем проходное сечение клапана примерно соответствует площади номинального внутреннего диаметра подключения. контрольные подключения I и II, которые ведут в зоны над и под седлом клапана, предусмотрены для подключения контрольных манометров и проведения функциональных испытаний. В нормальном рабочем состоянии все зоны предохранительного устройства находятся под давлением, имеющемся в контуре циркуляции горячей воды подогревателя природного газа. при этом пластина клапана удерживается пружиной клапана в открытом положении. пластина клапана защищена при помощи экранирующей шайбы от усилий потока циркулирующей горячей воды так, что случайное закрытие невозможно. Если вследствие утечки в теплообменнике давление в контуре циркуляции горячей воды повышается, то при давлении на 0,3 бар до 1 бар ниже установленного давления срабатывания предохранительного отсекающего устройства откроется контрольные прибор и небольшое количество воды вытечет наружу. предельное давление, при котором открывается контрольный прибор, зависит от номинального внутреннего диаметра и монтажного положения пок RMG 790; точные данные следует смотреть в „инструкции по эксплуатации и техническому обслуживанию, запасные части HON 790.20“. давление в промежуточной камере ниже поршня клапана удерживается контрольным прибором примерно постоянным, в то время как в остальной системе выше поршня клапана давление продолжает расти.

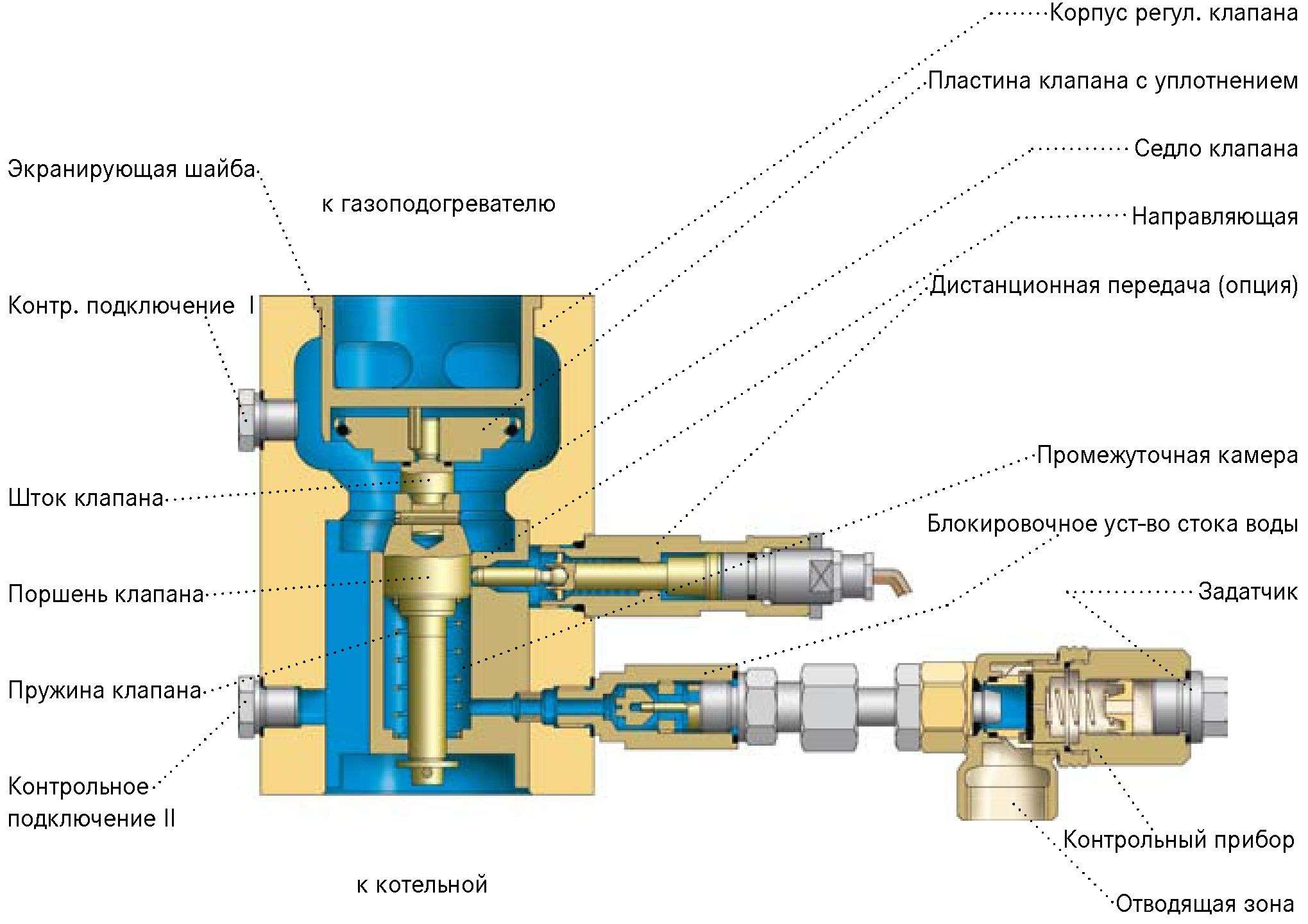

Схема предохранительного отсекающего клапана HON 790

Как только усилие, воздействующее на поршень клапана, возникающее от перепада давления между верхней стороной поршня (давление в теплообменнике) и промежуточной камерой (давлением, регулируемым контрольным прибором) станет больше усилия предварительного натяжения пружины клапан, клапан закроется. пластина клапана плотно ляжет на седло клапана и герметично перекроет контур циркуляции горячей воды. при исполнении с дистанционной передачей состояние закрытия пластины клапана электрически индицируется.

Подключение предохранительного отсекающего клапана HON 790

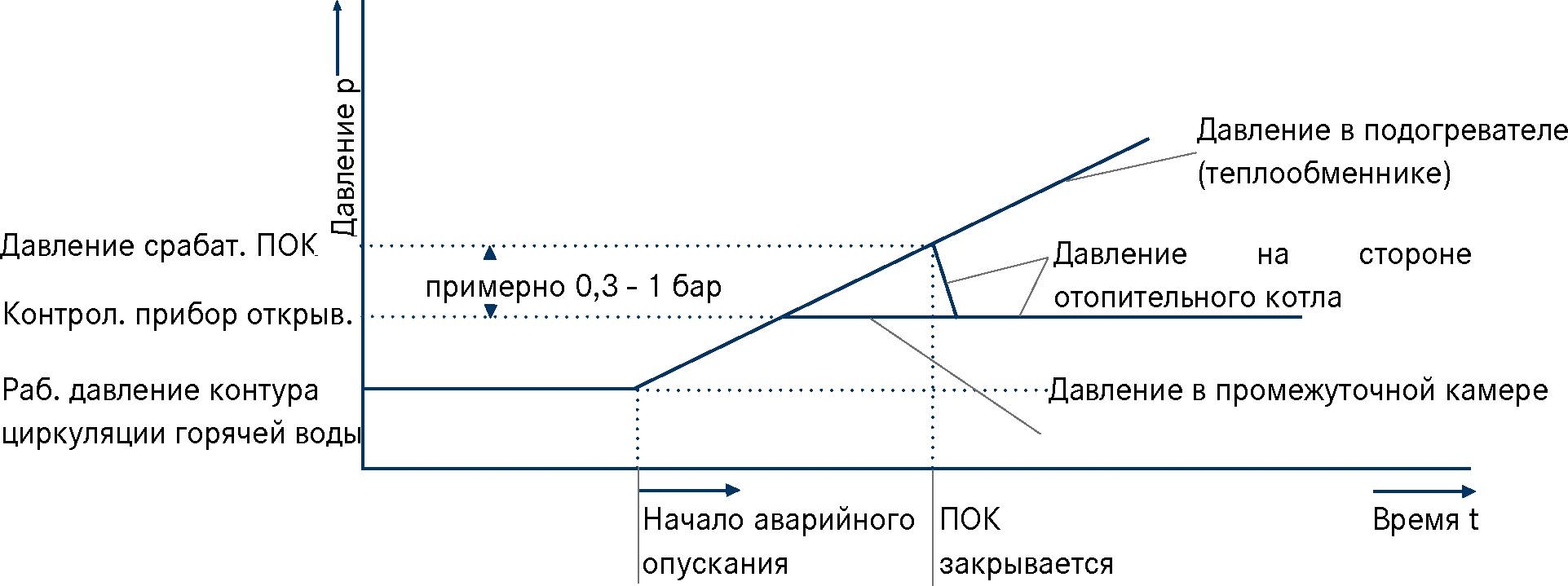

Предохранительное отсекающее устройство (пок) откроется снова тогда, когда давление в теплообменнике (над тарелкой клапана) будет доведено до значения ниже давления срабатывания контрольного прибора (давление срабатывания пок минус 0,3 - 1 бар). дистанционная передача поставляется в двух различных исполнения в зависимости от температуры в контуре циркуляции горячей воды, дооборудоваться в последствии она не может.

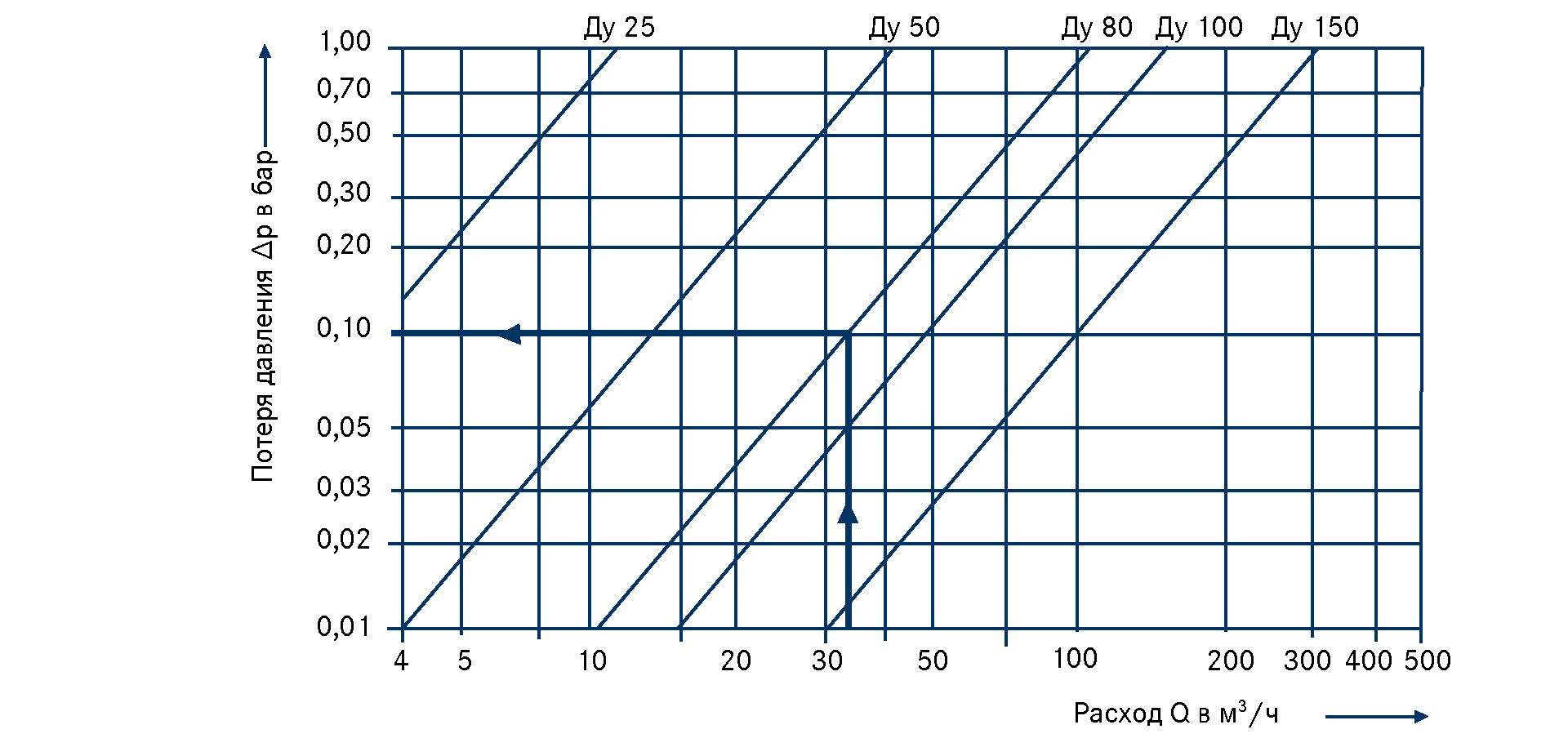

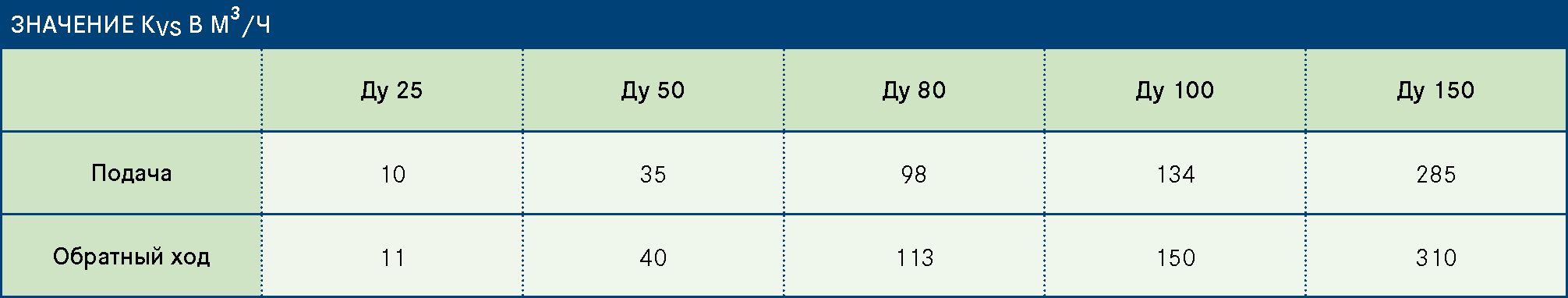

Потеря давления в зависимости от расхода в контуре циркуляции горячей воды

Потеря давления в зависимости от расхода в контуре циркуляции горячей воды

Пример: Номинальный внутренний диаметр Ду 80, расход Q = 35 м3/ч -> потеря давления Δр = 0,1 бар

Соблюдать: Потеря давления не должна превышать 0,5 бар. ПОК размещается на подаче и обратном ходу. Для подбора параметров насосов необходимо учитывать потерю давления 2 х.

Монтаж, ввод в эксплуатацию и техническое обслуживание

Необходимо соблюдать рабочие инструкции DVGW G495 и G499. „инструкция по эксплуатации и техническому обслуживанию, запасные части HON 790.20“ дает подробную информацию по установке, эксплуатации, техническому обслуживанию и запасным частям. у приборов с индикацией положения следует следить за тем, чтобы при горизонтальном монтажном положении индикатор положения не показывал вниз. контрольные подключения должны быть свободно доступными для функциональных испытаний на станции и должны оснащаться запорным клапаном.

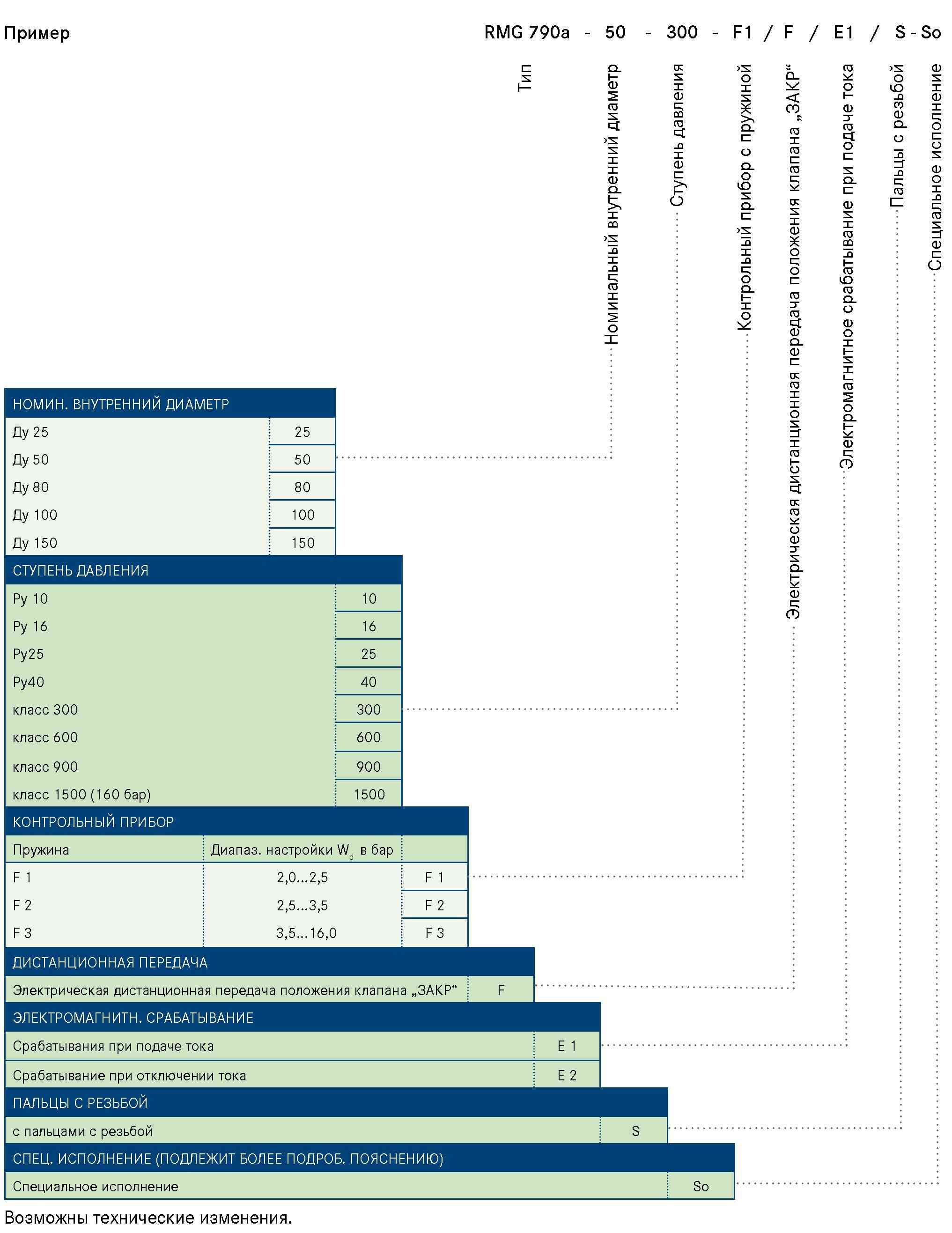

Обозначение прибора

Обозначение прибора
