Подберем оборудование - регулятор давления газа, газовый счетчик - по вашим требованиям! В наличии на складе регуляторы давления газа Pietro Fiorentini и Honeywell и запчасти к ним по цене производителя!

Предохранительный сбросной клапан HON 832

Цена: по запросу

Задача предохранительного сбросного клапана (ПСК) состоит в автоматическом высвобождении потока газа из линии под давлением, как только давление в подлежащей защите системе, повышаясь, достигнет установленного давления срабатывания. ПСК снова закрывается, когда давление в подлежащей защите системе опускается ниже давления закрытия.



Применение ПCК HON832:

  • В качестве ПСК газов утечки с внутренним дыхательным подключением (функциональный класс B по DIN 33821)
  • Вариант в качестве пропорционального ПСК с независимым дыхательным подключением (функциональный класс A по DIN 33821)
  • Для станций в коммунальном хозяйстве и промышленных предприятий
  • ПСК газов утечки типа “B“ применяется, например, для сброса газов утечки за регуляторами давления газа (РДГ) во избежание нежелательного срабатывания ПОК при утечках РДГ вследствие нулевого отбора со стороны потребителя.
  • Применим для природного газа согласно рабочей инструкции DVGW G 260 и нейтральных неагрессивных газов, иные газы по запросу


Особенности ПCК HON832:

  • Простая, компактная конструкция
  • Монтаж, независящий от положения
  • Надежный принцип работы
  • Высокая точность срабатывания
  • Встроенная дыхательная линия при применении в качестве ПОСК газов утечки (тип “B“)

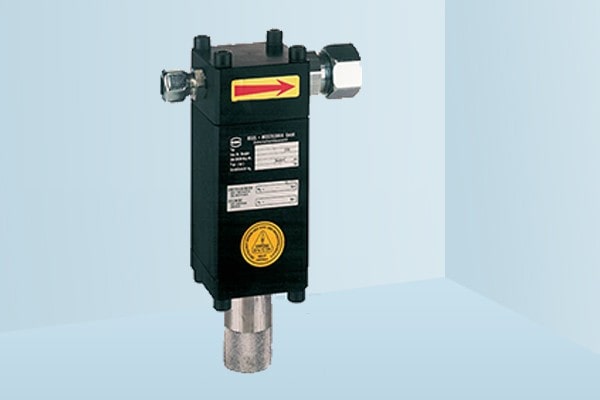

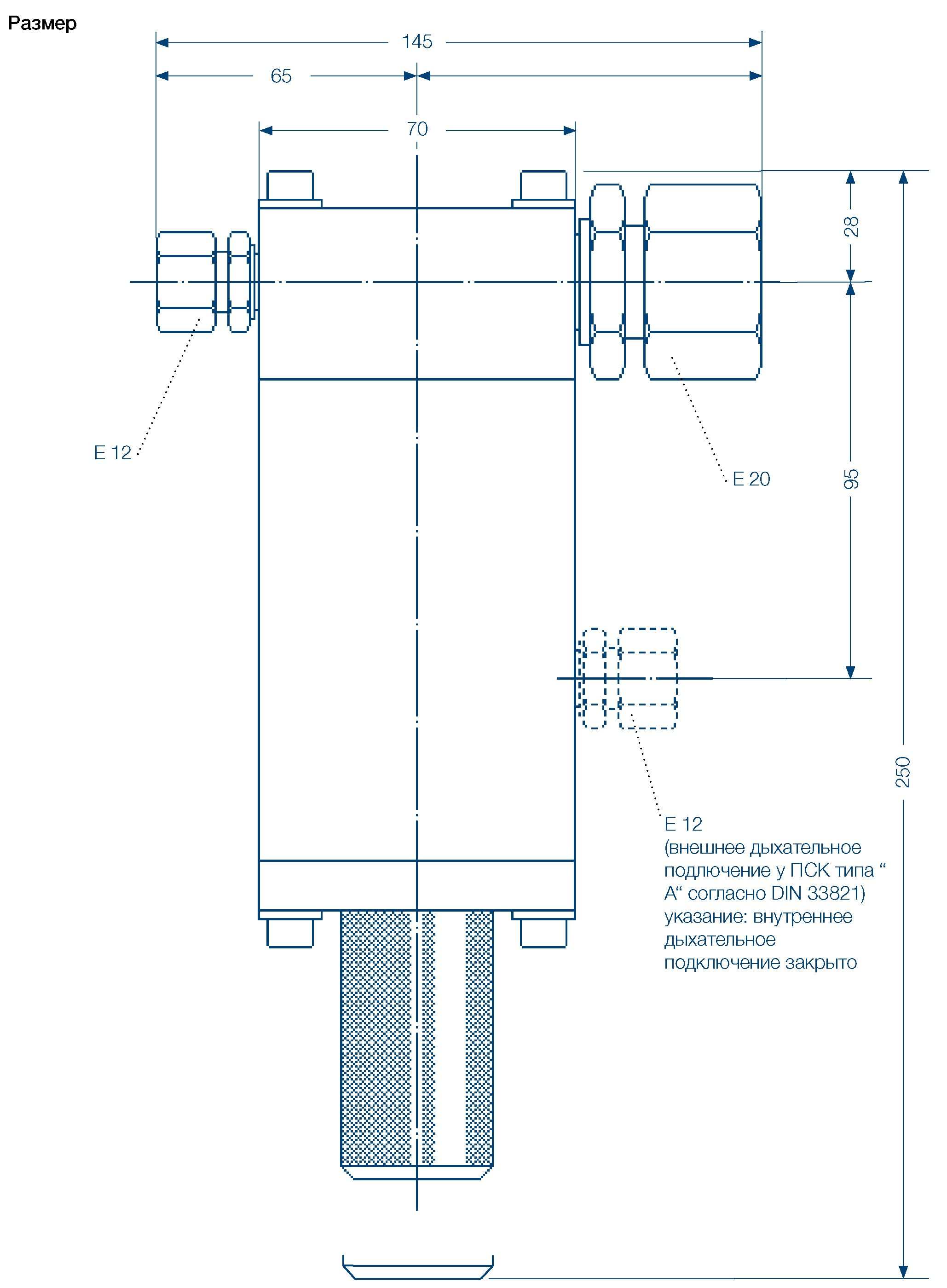

  Предохранительный сбросной клапан HON 832 Схема размеров предохранительного сбросного клапана HON 832

Предохранительный сбросной клапан HON 832 (RMG 832) представляет собой прибор прямого действия (работающий без вспомогательной энергии) с пружинной нагрузкой. Предохранительное устройство исполняется в двух вариантах: в качестве ПСК газов утечки и в качестве пропорционального ПСК.

При применении прибора в качестве ПОК газов утечки (тип “B“ согласно DIN 33821) вентиляция полости установки пружины осуществляется внутри через сбросную лини. Для применения в качестве пропорционального ПСК (тип “A“ согласно DIN 33821) на корпусе пружины размещается фитинг для независимой дыхательной линии в атмосферу.

Подлежащее контролю давление на стороне входа (фактическое значение) подводится внутри на мембрану компаратора и сравнивается с предварительно заданным усилием настраиваемой пружины заданного значения. Если давление в подлежащей защите системе превышает установленное давление срабатывания, исполнительный орган открывается и дает газу излишнему выйти через выходную линию. Предохранительное сбросное устройство снова автоматически закрывается, когда давление в подлежащей защите системе опускается ниже давления срабатывания ПСК.

Боковые усилия, возникающие из-за пружины заданного значения, через направляющую втулку отводятся непосредственно на корпус. Тем самым обеспечивается высокая вопроизводимая точность срабатывания.

Поршень клапана исполнительного органа разгружен при помощи нажимной пружины. Благодаря этой мере уплотнение клапана защищено от недопустимой нагрузки. Мембрана компаратора выполнена в качестве гофрированной мембраны. Тем самым обеспечивается высокая точность срабатывания также и при низких рабочих температурах.

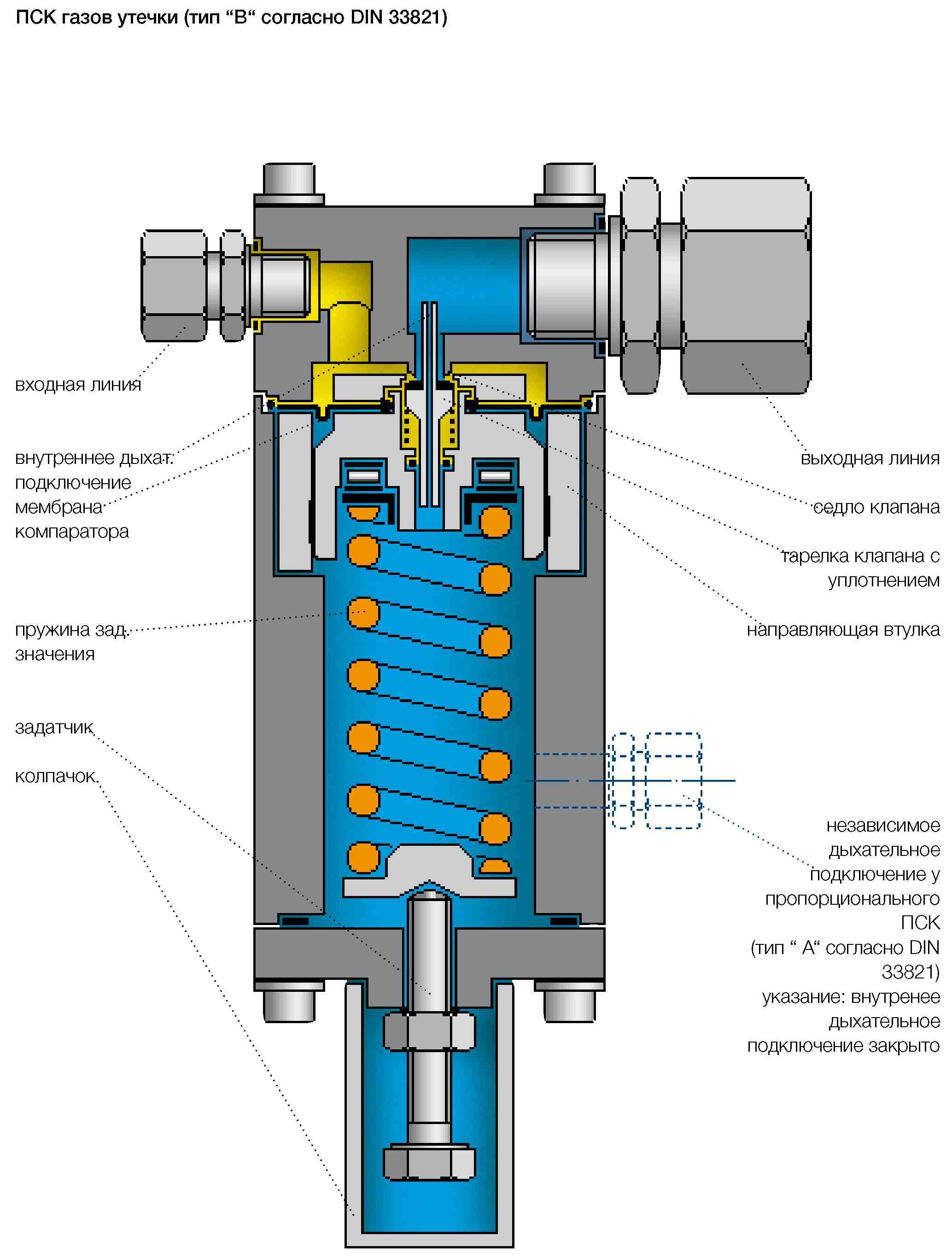

Конструкция и принцип работы

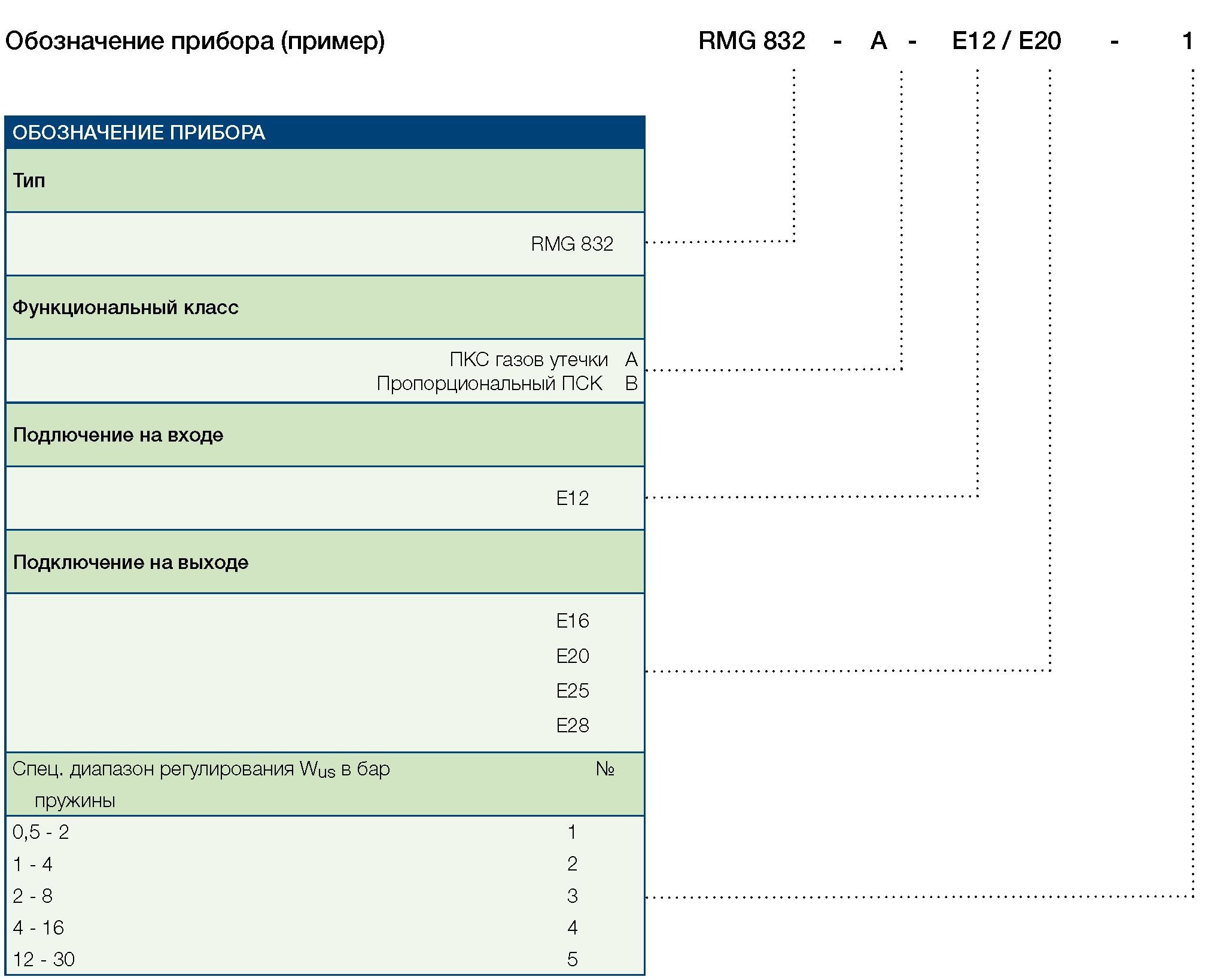

ПСК газов утечки Обозначение прибора (пример)


Указания по эксплуатации, руководства по техническому обслуживанию, чертежи и перечни запасных частей, специфических для данного прибора, Вы найдете в проспекте “Руководство по эксплуатации и техническому обслуживанию / перечень запасных частей 832.20“.

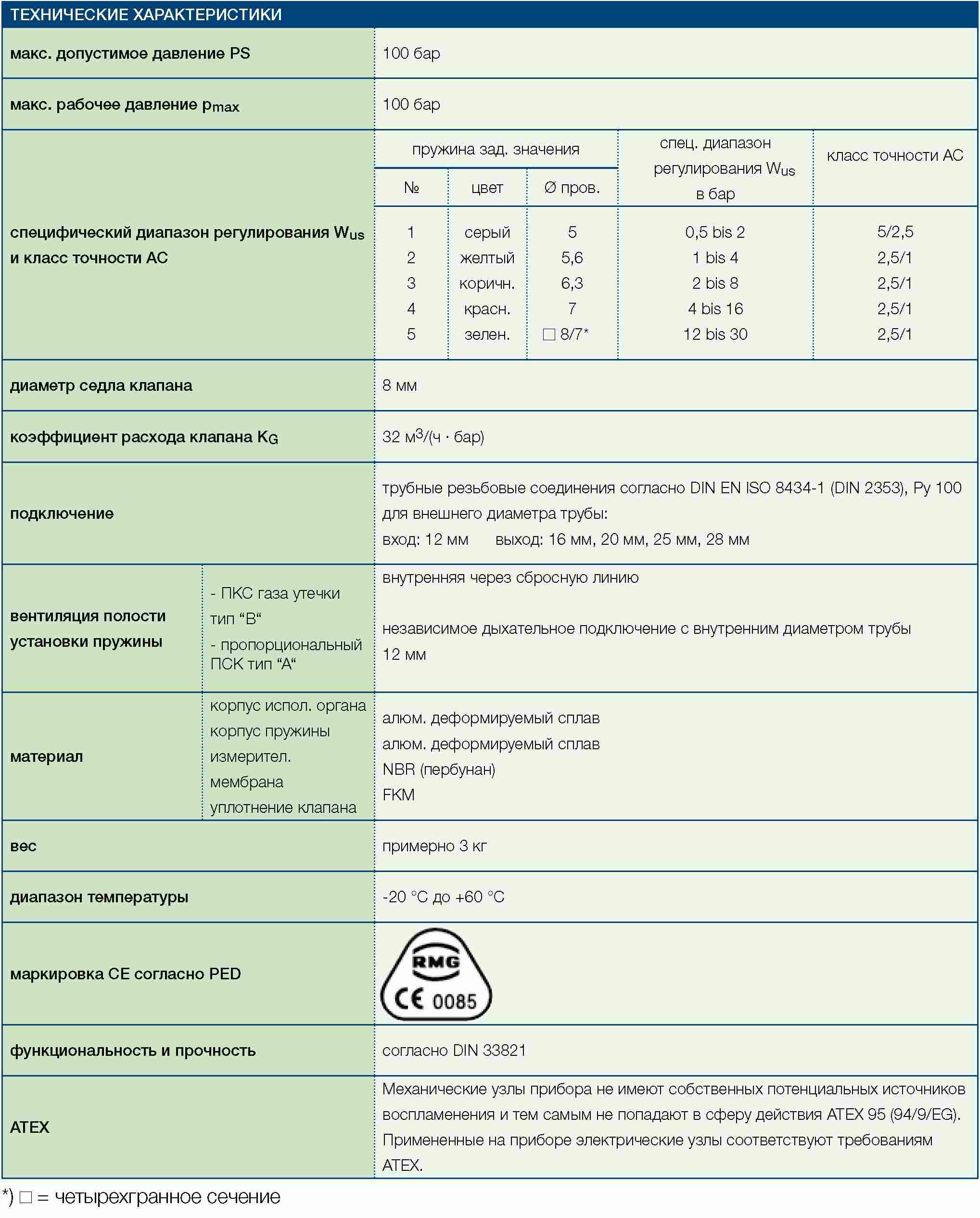

Техническая информация о продукте HON 832

Инструкция по эксплуатации HON 832/Запасные части
