Предохранительный сбросной клапан HON 835

Цена: по запросу

Предохранительный сбросной клапан HON 835 в основном используется в качестве ПСК газа утечки в станциях регулирования давления газа. Применим для природного газа согласно DVGW G 260, иные газы по запросу



Особенности ПСК HON 835:

  • простая конструкция и простое техническое обслуживание
  • монтаж, независимый от положения
  • безопасный принцип работы
  • высокая точность срабатывания

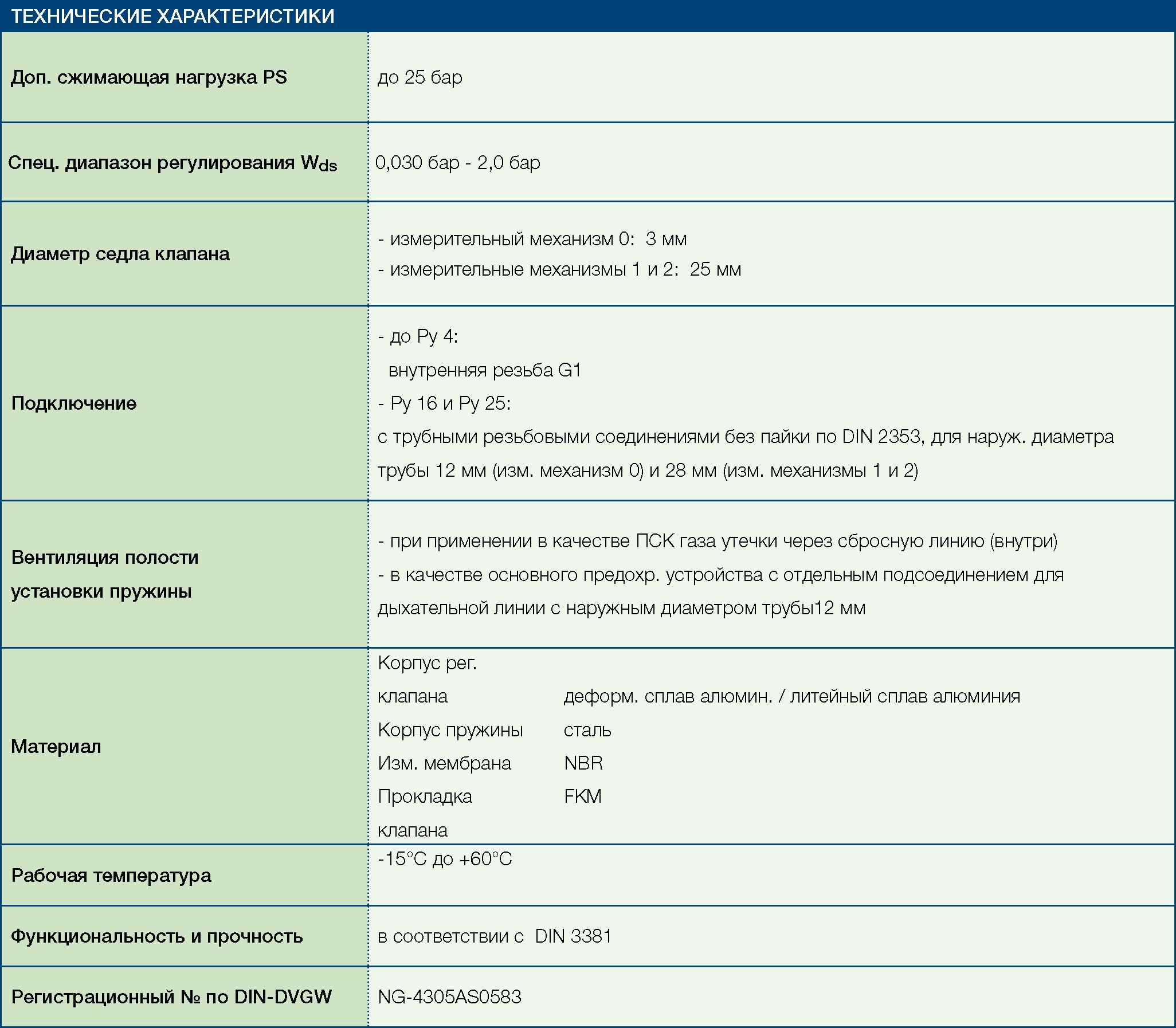

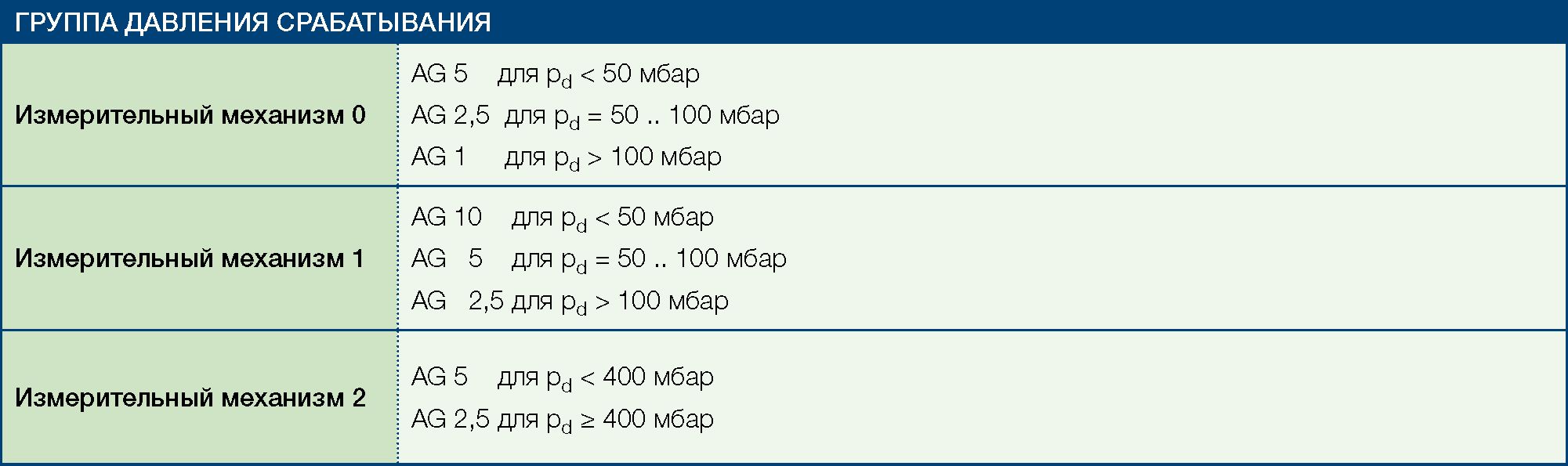

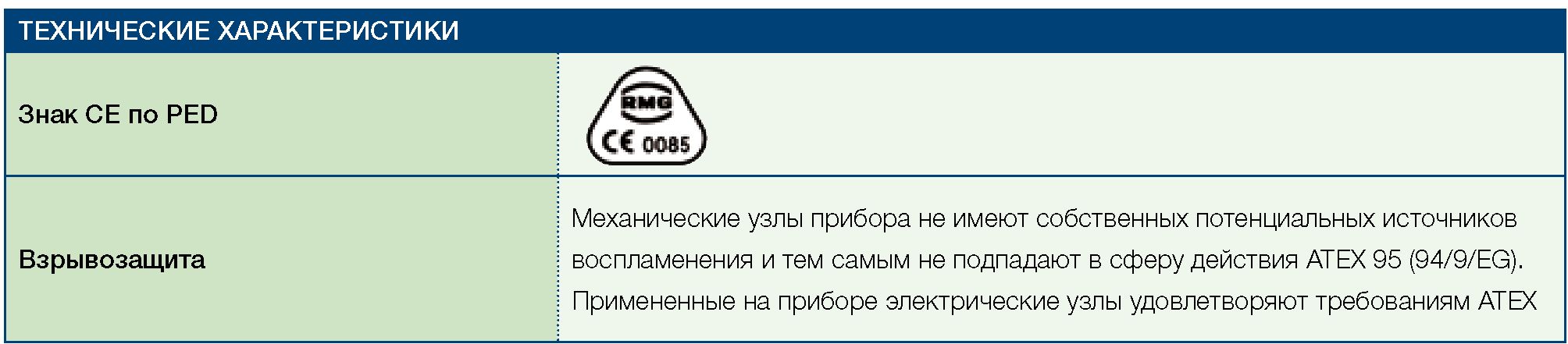

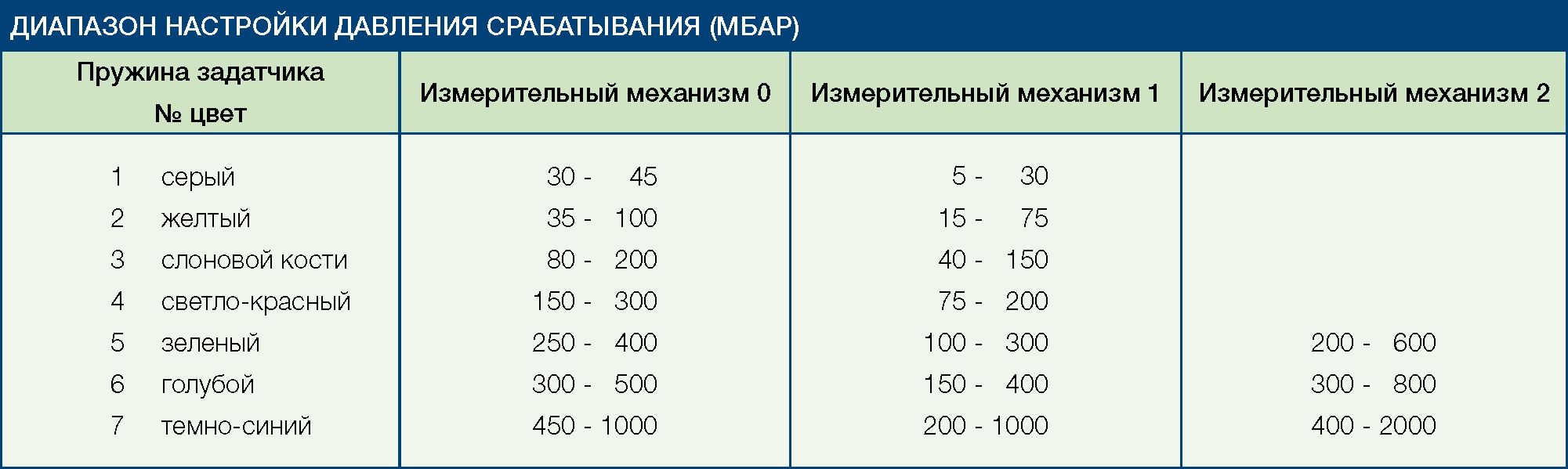

  Характеристики предохранительного сбросного клапана HON 835 Тех.характеристики предохранительного сбросного клапана HON 835 Диапазон настройки давления срабатывания Группа давления срабатывания

Устройство и принцип действия

Задача предохранительного сбросного клапана (ПСК) HON 835 (RMG 850) состоит в самостоятельном высвобождении потока газа из линии управления давлением, как только давление в системе, подлежащей защите, повышаясь, достигнет установленного давления срабатывания. ПСК снова закрывается, когда давление в системе, подлежащей защите, опуститься ниже значения давления закрытия ПСК.

Предохранительный сбросной клапан RMG 835 в основном используется в качестве ПСК газа утечки. Он располагается с выходной стороны за регулятором давления газа, чтобы предотвратить нежелательное срабатывание основного предохранительного устройства - предохранительного отсекающего клапана (ПОК), в случае, если регулятор давления газа закрывается не полностью герметично.

Давление линии, подлежащей контролю, подается на нижнюю стороны измерительной мембраны через соединительную трубку. На верхнюю сторону поверхности мембраны воздействует усилие установленного заданного значения (усилие пружины). При повышении контролируемого давления до установленного давления срабатывания измерительная мембрана поднимается и ПСК открывается.

Газ проходит через седло клапана и сбросную линию. При понижении давления ниже давления срабатывания ПОК снова закроется и будет полностью герметичным, если давление упадет до значения давления закрытия (примерно 0,9 x давление срабатывания).

Полость установки пружины соединена со сбросной линией через отверстие в тарелке клапана; тем самым можно отказаться от прокладки отдельной дыхательной линии.

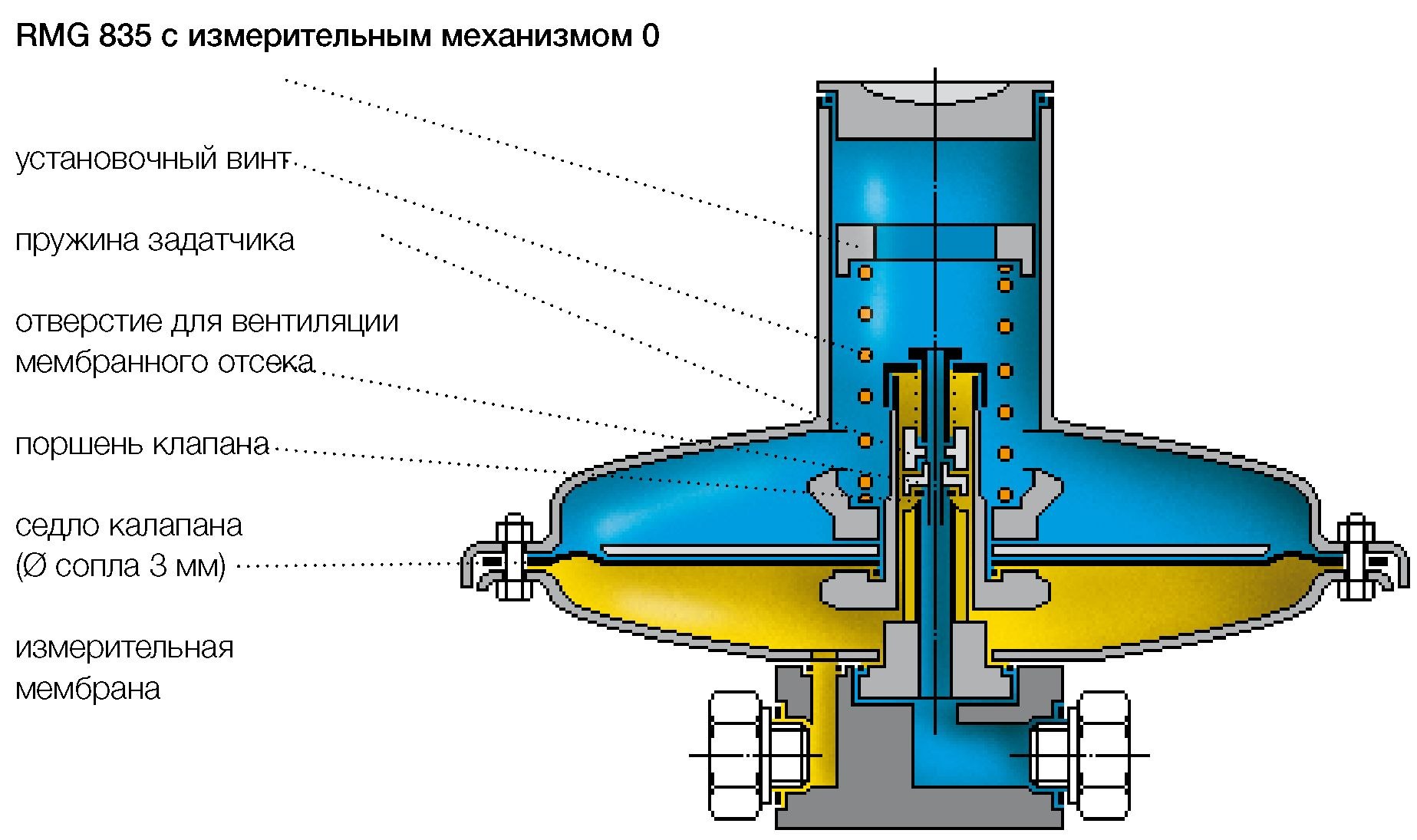

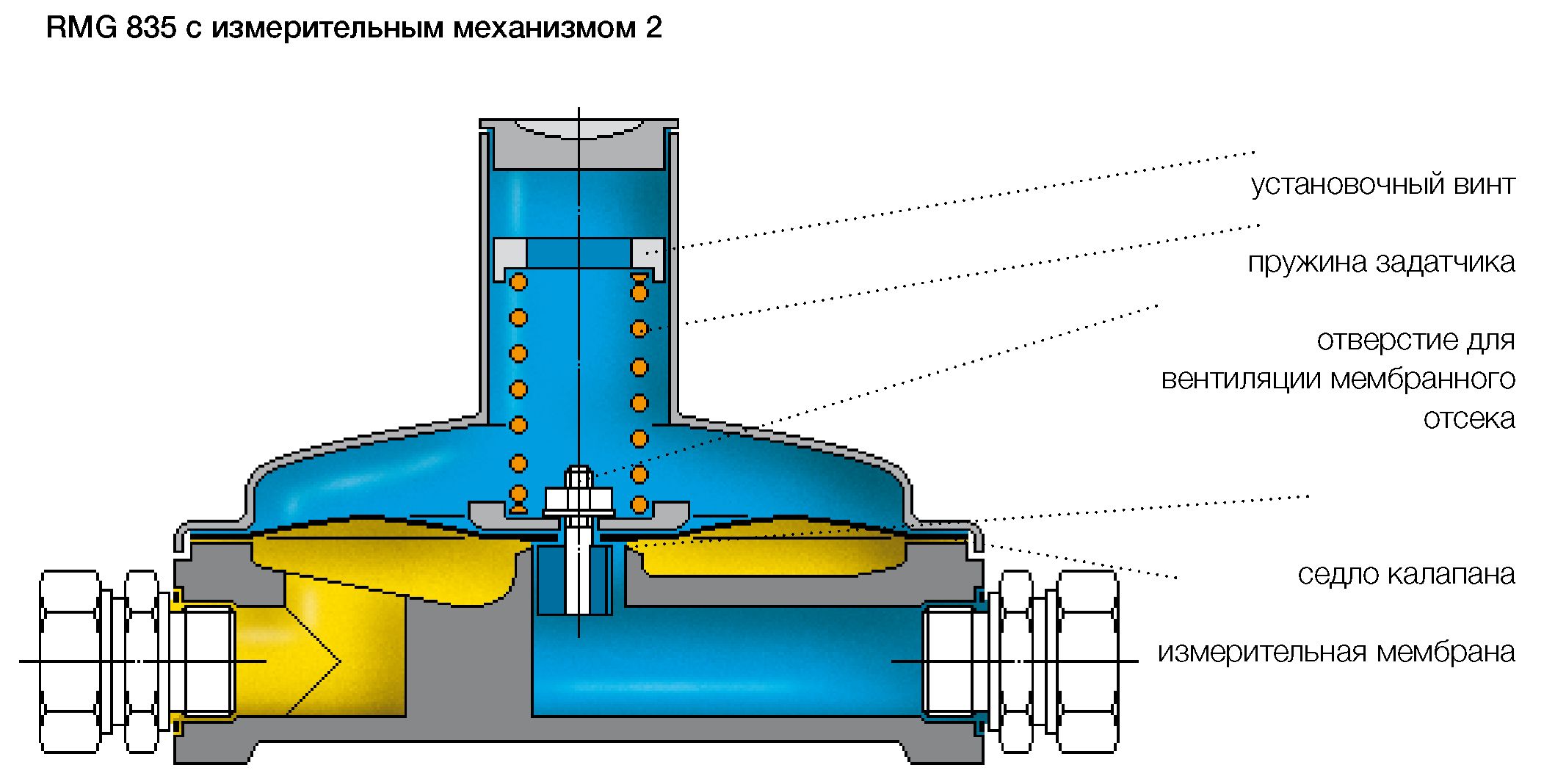

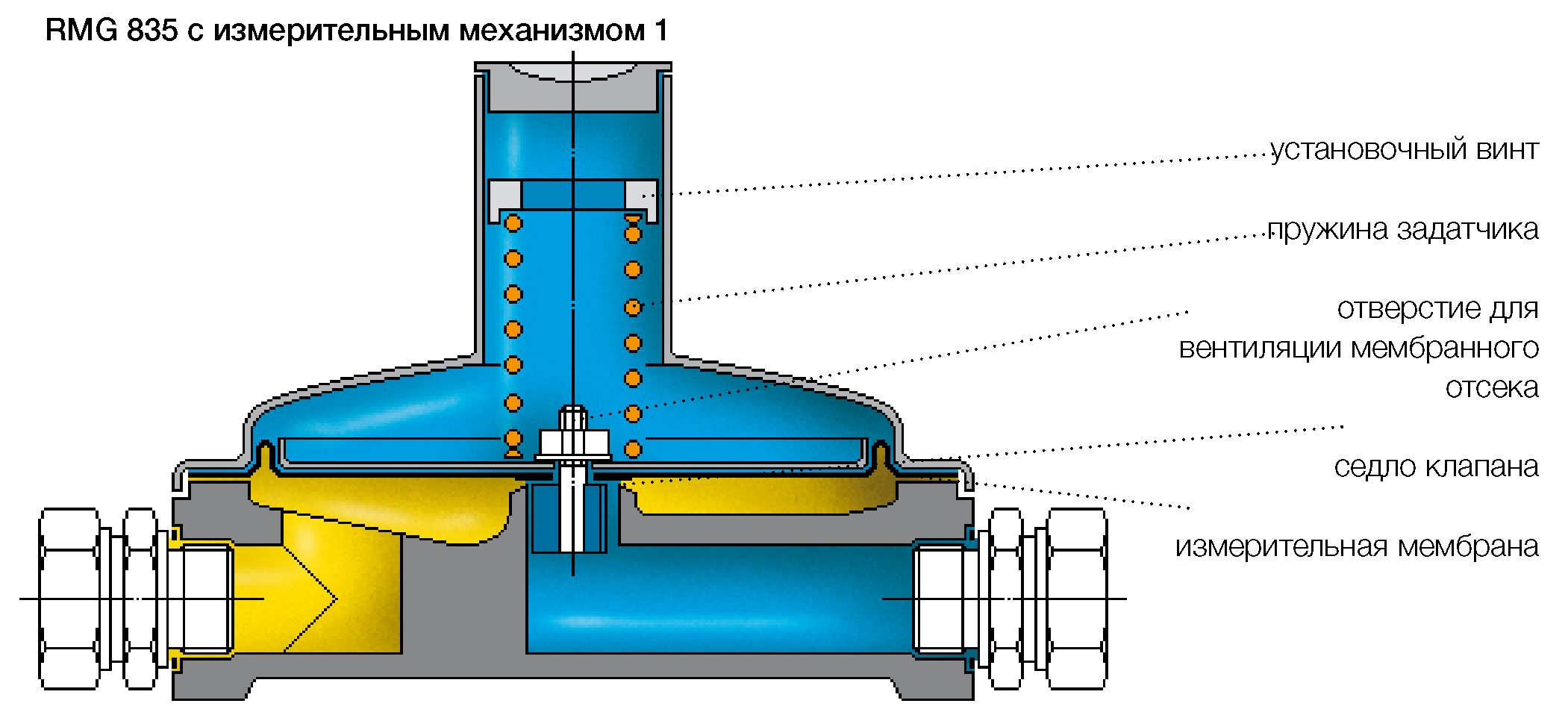

RMG 835 с измерительным механизмом 0 RMG 835 с измерительным механизмом 1 RMG 835 с измерительным механизмом 2 Выходное давление и атмосфера

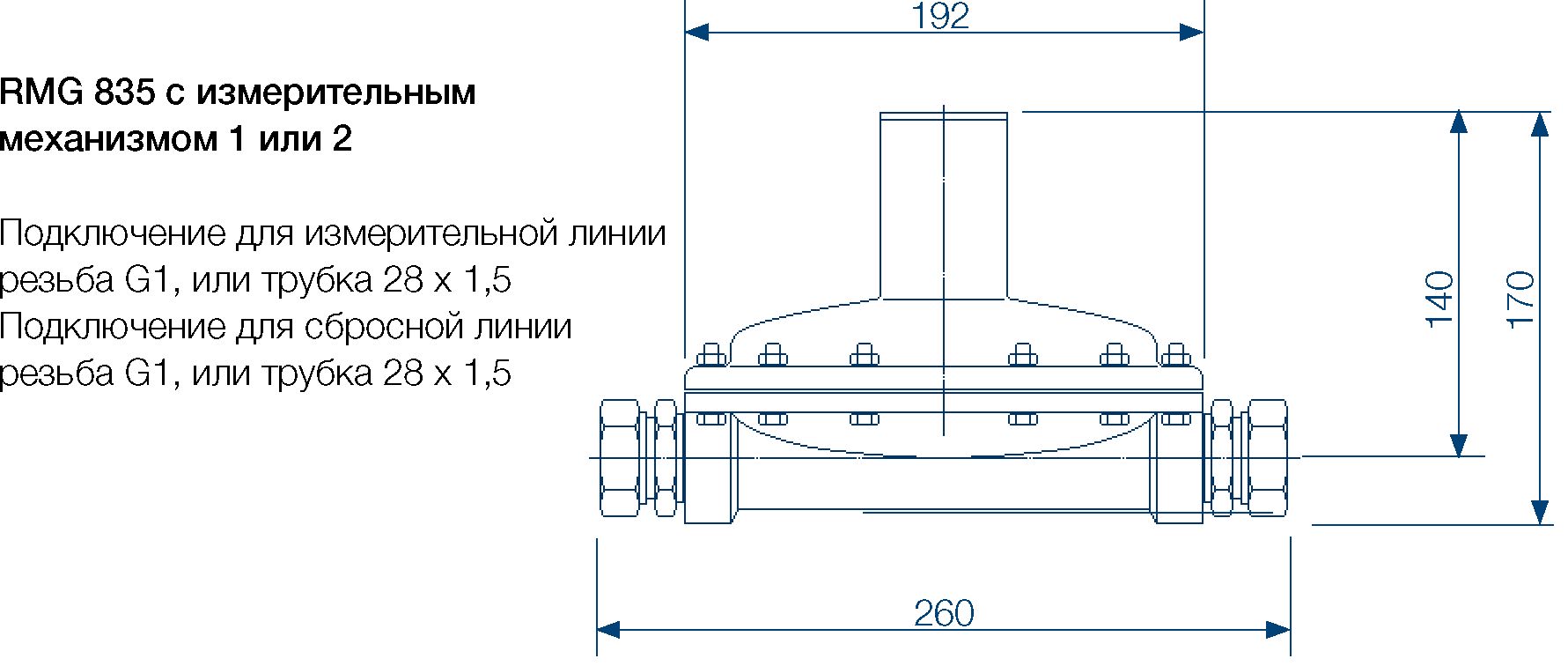

Размеры, веса и подключения

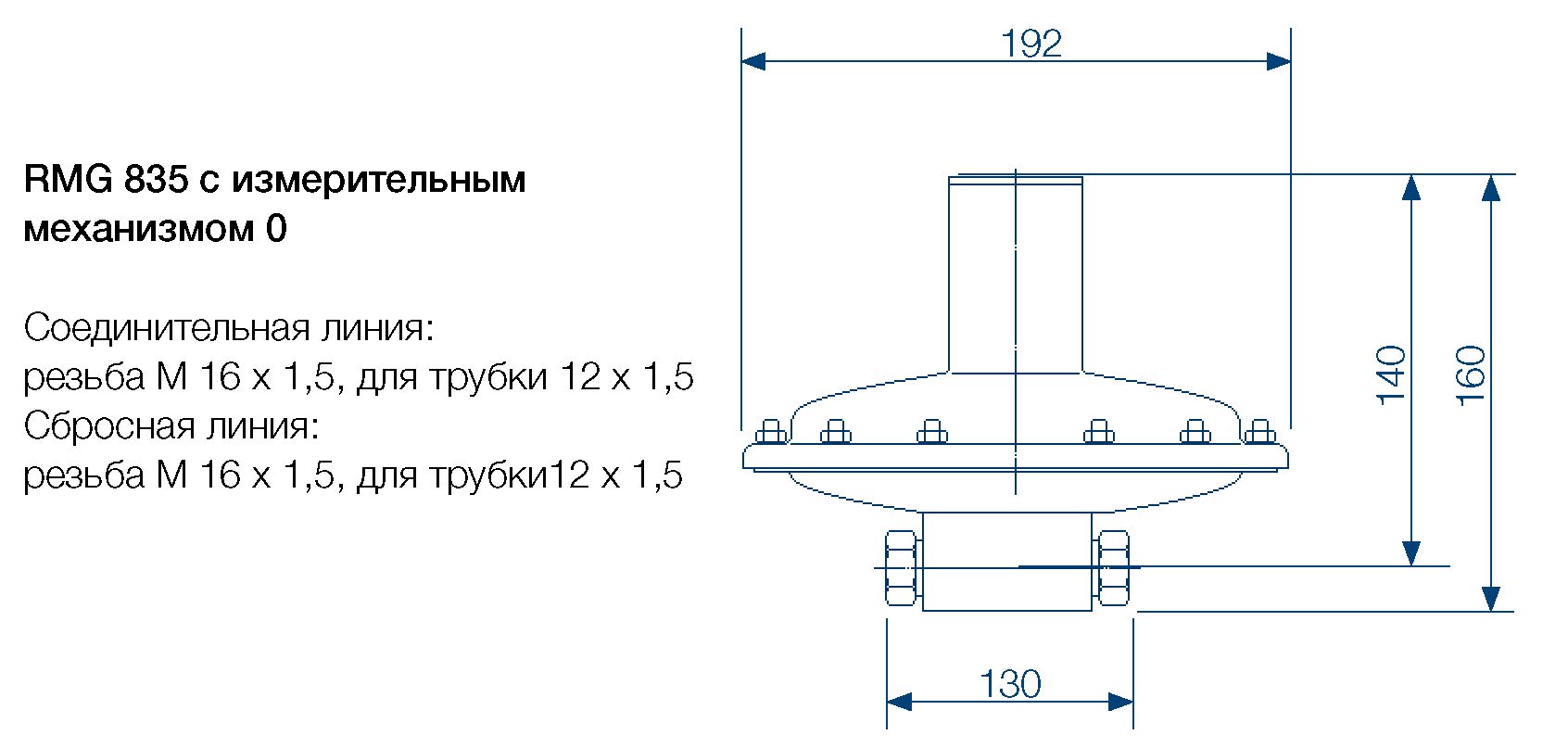

Схема RMG 835 с измерительным механизмом 0 Схема RMG 835 с измерительным механизмом 1 или 2

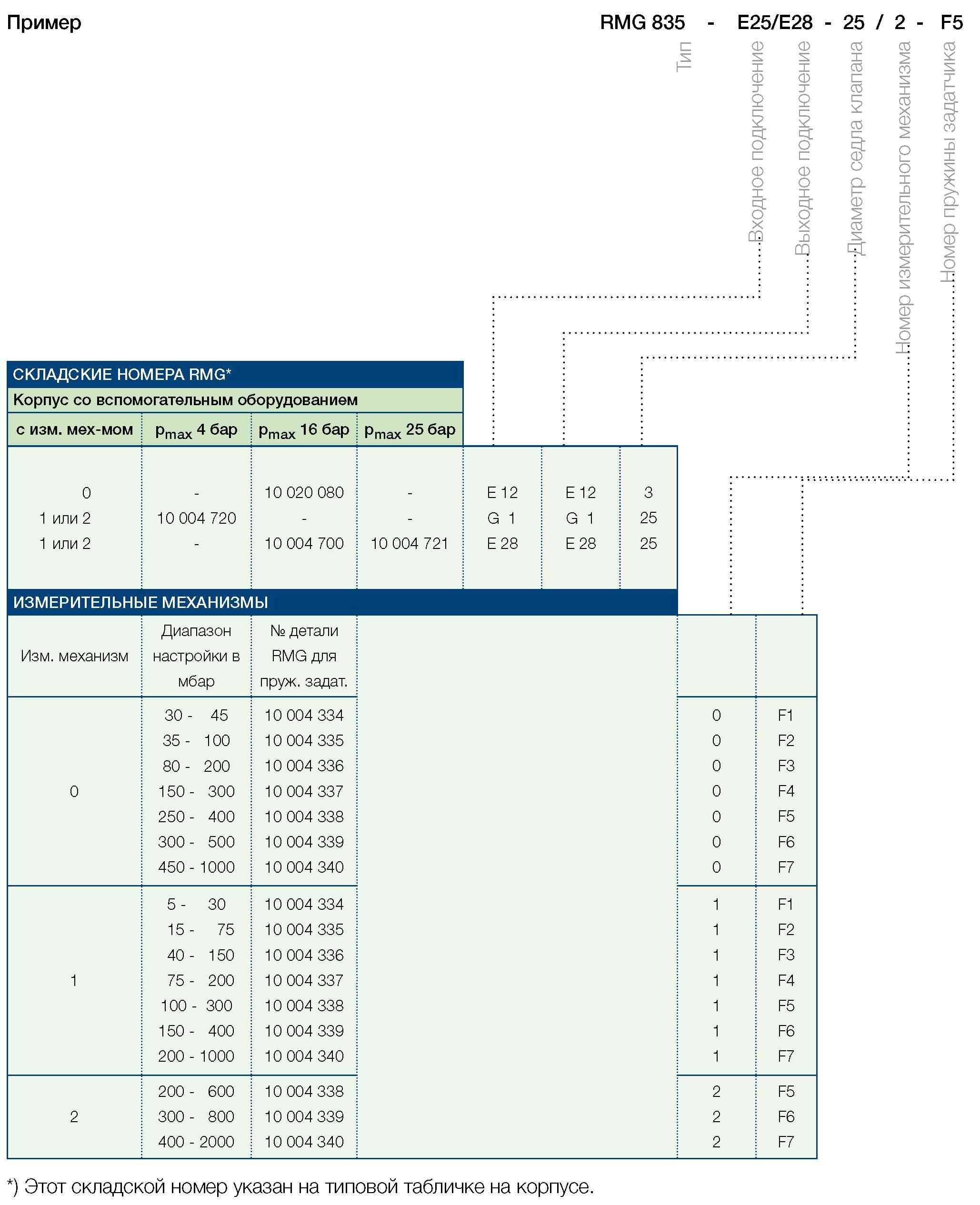

Обозначение прибора

Обозначение прибора
