Комплекс для измерения количества газа СГ-ЭК-Р

Цена: по запросу

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Комплекс для измерения количества газа СГ-ЭК-Р предназначен для измерения объема неагрессивного, сухого газа, приведенного к стандартным условиям по ГОСТ 2939 путем измерения объема газа при рабочих условиях ротационным счетчиком (RABO, RVG) и автоматической электронной коррекции по измеренным значениям температуры, давления газа, вычисленного по ГОСТ 30319 или подстановочному значению коэффициента сжимаемости газа.

Применение
Модификации
Характеристики
Документация

Применение Комплекс СГ-ЭК-Р

Комплекс СГ-ЭК-Р применяется для измерения объема природного газа по ГОСТ 5542 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.

Измерительный комплекс СГ-ЭК-Р состоит из следующих составных частей (блоков):

ротационного (RVG, RABO) счетчика газа различных модификаций (в зависимости от конструктивного исполнения, максимального допустимого рабочего давления и наибольшего измеряемого расхода), с низкочастотным датчиком импульсов, а также по специальному заказу со среднечастотным и высокочастотным датчиком импульсов (для счетчиков RVG, RABO);
корректора объема газа ЕК270 или ЕК280 со встроенным преобразователем абсолютного (или избыточного) давления (далее по тексту – ПД) и преобразователями температуры рабочей и окружающей среды - термопреобразователи сопротивления c номинальной статической характеристикой преобразования 500П (Рt500), преобразователем перепада давления, обеспечивающим контроль за перепадом давления для всех типоразмеров счетчиков (далее по тексту – ППД, по специальному заказу), входящих в состав корректора.

Модификации Комплекс СГ-ЭК

Комплекс модификации СГ-ЭК-Р имеет варианты исполнения:

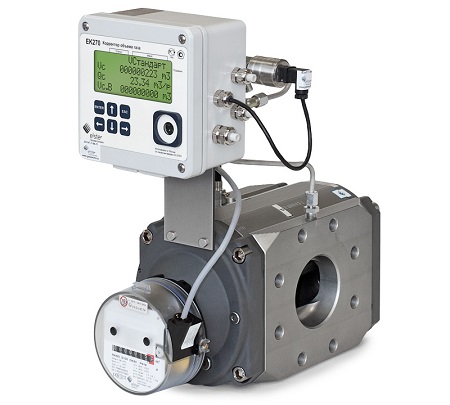

СГ-ЭК-Вз-Р - на базе счетчика RVG;

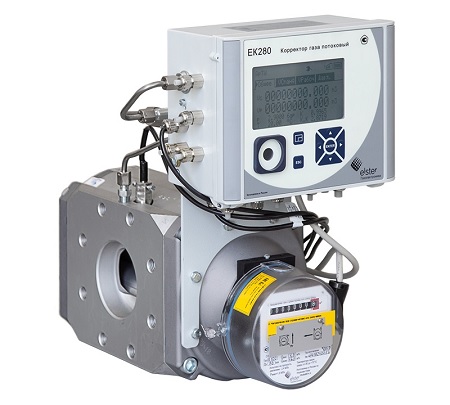

СГ-ЭК-Вз-Р - на базе счетчика RABO с корректором ЕК270 или ЕК280

Основные тех. характеристики Комплекс СГ-ЭК-Р

Диапазон рабочих расходов:

для модификаций СГ-ЭК-Р со счетчиком RABO: от 0,4 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:250)
для модификаций СГ-ЭК-Р со счетчиком RVG: от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160)

Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления коэффициента коррекции1), %:

модификация СГ-ЭК-Р на базе RABO исполнения «2У»: в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qмакс2): ± 1,0;
модификация СГ-ЭК-Р на базе счетчиков RVG, RABO остальных исполнений: в диапазоне объемных расходов при рабочих условиях от Qмин3) до Qt4): ± 2,1; в диапазоне объемных расходов при рабочих условиях от Qt4) до Qмакс2): ± 1,1.

Диаметр условного прохода Ду,мм:
