Измерительный комплекс
на базе счетчика USZ08

Редуктор давления газа HON 200 (RMG 200)

Цена: по запросу


Подобрать

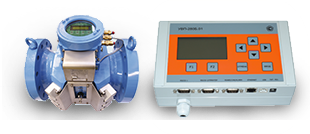

Измерительные комплексы RMG-УВП на базе ультразвукового счетчика USZ 08 предназначены для измерения и вычисления объемного расхода природного газа, пропана, бутана и других неагрессивных газов, находящихся в однофазном состоянии, при рабочих условиях и приведения его к стандартным условиям в соответствии с ГОСТ 2939-63.



Комплектация измерительного комплекса на базе USZ08:

В состав коммерческого измерительного комплекса узла учета газа входят:

  • счетчик газа ультразвуковой USZ 08;
  • вычислитель УВП-280 в шкафу с источником бесперебойного питания;
  • платиновый термопреобразователь сопротивления с гильзой и термокожухом;
  • преобразователь давления;
  • измерительный трубопровод, состоящий из входных и выходных прямых участков, изготовленных в соответствии с требованиями ГОСТ 8.611-2013;
  • струевыпрямитель (при необходимости).

Дополнительно к комплексам могут быть подключены:

  • средства измерения перепада давления;
  • средства измерения температуры точки росы по воде и углеводородам;
  • средства измерения компонентного состава и плотности газовой среды.

В случае необходимости измерительные комплексы дополняются опорными рамами или одиночными опорами, утепленными кожухами или легкими укрытиями.



Основные тех. характеристики измерительного комплекса на базе USZ08:

Диапазон изменений объемного расхода газа при рабочих условиях, м3/ч

от 6 до 110 000

Диапазон абсолютного давления измеряемого газа, МПа

от 100 до 1000

Диапазон температуры измеряемого газа, град С

от -40 до +80

Относительная влажность окружающей среды не более

не более 95%

Напряжение питания для ультразвукового счетчика USZ08 (постоянный ток), В

24 (+10/-15%)

Напряжение питания для вычислителя УВП-280, В:

-переменное с частотой 50±1Гц

-постоянное только для БВ.УВП-280Б.01, ПИК3.01 УВП-280Б.01

220 (+10/-15%)

24±10%

Количество выходных разъемов счетчика газа USZ08:



-токовый 0/4-20мА

1 (свободно программируемый, гальванически развязанный)

-импульсный

2

-RS-485/232

2

-контактный

2

Количество входных разъемов вычислителя УВП-280 для подключения первичных преобразователей:



- для термопреобразователей сопротивления по ГОСТ 6651-09

- для УВП-280А.01, от 6 до 24 — для УВП-280Б.01

- токовый сигнал 0-5,0-20, 4-20, 20- 4 мА

- для УВП-280А.01, от 6 до 24 — для УВП-280Б.01

- частотно-импульсный и частотный сигнал

- для УВП-280А.01, от 6 до 24 — для УВП-280Б.01

Взрывозащита счетчика USZ08

II2 G Ex de IIC T5/T6 BVS 07 ATEX E 035

Степень защиты счетчика USZ08

IP 65
