Корректор объема газа ERZ 2000 DI

Цена: по запросу

Новый корректор объема газа ERZ 2000-DI компании RMG Messtechnik (Германия) разработан специально для нужд газораспределительных сетей. Главной областью применения устройства является регистрация объема протекающего природного газа и приведение его к нормальным условиям для коммерческих расчетов.

Корректор объема газа ERZ 2000-DI создан как продолжение развития корректора ERZ 2000-NG, но имеет усовершенствованную аппаратную платформу, оптимизированное ПО и упрощенный интерфейс пользователя, что делает его более простым и удобным в эксплуатации, а также позволило снизить стоимость прибора. Для упрощения процесса интегрирования прибора в существующие системы учета объема газа, в приборе реализована функция универсального Modbus-мастера, что позволяет подключать к корректору счетчики газа и хроматографы сторонних производителей, если они поддерживают стандартный протокол Modbus RTU/TCP. Специально для российского рынка в корректоре реализованы алгоритмы расчета физических свойств природного газа по ГОСТ 8.662-2009, 30319.2-2015 и 30319.3-2015.

Корректор объема газа ERZ 2000-DI предназначен для измерения аналоговых, импульсных, а также дискретных сигналов от первичных преобразователей и преобразования их в значения давления, температуры, плотности, влажности, расхода и т.п. Поддерживает работу с различными типами счетчиков газа (турбинными, ультразвуковыми и т.п.), хроматографов и другими первичными преобразователями с целью дальнейшего вычисления массового расхода, объемного расхода и объема газа (природного, попутного нефтяного, других углеводородных и не углеводородных газов) в рабочих условиях и приведённых к стандартным условиям.

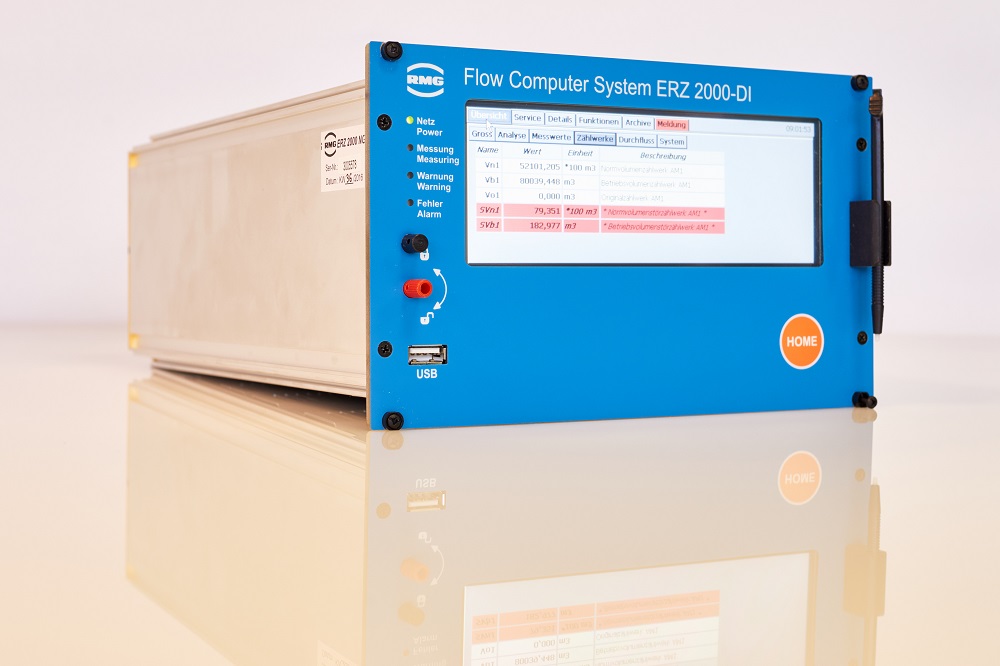

Корректор состоит из миникомпьютера со встроенными системным и прикладным ПО, сенсорного экрана, модуля ввода/вывода сигналов и барьеров искрозащиты (опция), размещенных в одном металлическом корпусе (для монтажа в 19-дюймовую стойку). На лицевой панели корпуса размещен пломбируемый аппаратный переключатель.



Основные преимущества корректора ERZ2000-DI:

  • экономически выгодное решение без потери надежности, свойственной всей линейке корректоров RMG;
  • приведение параметров газа к стандартным условиям с вычислением коэффициента сжимаемости по методам ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 8.662-2009, GERG 88 S, AGA NX 19 L, AGA NX 19 H, AGA 8 (1985), AGA 8 92DC (1994), AGA Gross Meth. 1, AGA Gross Meth. 2, GERG 88 S Satz B, GERG 88 S Satz B, GERG 2004, GERG 2008, AGA 8 (2017);
  • вычисление физических свойств природного газа в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, AGA8–92DC, ГОСТ Р 8.662–2009;
  • простой ввод в эксплуатацию с помощью интерактивного мастера и интеллектуального помощника по настройке;
  • интуитивно-понятный интерфейс прикладного ПО;
  • возможность удаленного обслуживание с помощью ПК через интернет браузер;
  • стандартизированные протоколы Modbus для удобной коммуникации с ультразвуковыми счетчиками;
  • DSfG-интерфейс для контроля параметров станции;
  • хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
  • сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;
  • передача информации в системы более высокого уровня;
  • высокий уровень защиты ПО - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.


Корректоры объема газа ERZ 2000-DI выпускаются в следующих модификациях: ERZ 2004-DI и ERZ 2104-DI, которые отличаются алгоритмами расчета физических свойств.

  • Модификация ERZ 2004-DI осуществляет приведение объемного расхода и объема газа к стандартным условиям по давлению, температуре и коэффициенту сжимаемости по алгоритмам согласно ГОСТ 30319.2–2015, ГОСТ 30319.3–2015.
  • Модификация ERZ 2104-DI дополнительно осуществляет учет теплоты сгорания газа по компонентному составу по ГОСТ Р 8.662–2009 (ИСО 20765–1:2005)


Метрологические характеристики

Наименование характеристики

Значение

Диапазон преобразования сигналов от термометров сопротивления в цифровое значение, °С

от -30 до +80

Диапазон измерений по каналам ввода сигналов силы постоянного тока, мА

от 4 до 20

Верхний предел измерений по каналам ввода частотных сигналов, Гц

6000

Пределы допускаемой абсолютной погрешности преобразования сигналов от термометров сопротивления в цифровое значение, °С

±0,1

Пределы допускаемой относительной погрешности по каналам ввода сигналов силы постоянного тока от 4 до 20 мА, %

±0,1

Пределы допускаемой абсолютной погрешности по каналам ввода частотных сигналов, Гц

±0,2

Пределы допускаемой абсолютной погрешности по каналам ввода импульсных сигналов, импульс на 10000

±1

Пределы допускаемой относительной погрешности, обусловленной реализацией алгоритмов при вычислении объемного расхода и объема газа, приведенных к стандартным условиям, и физических свойств газа, %

±0,005

Основные технические характеристики

Наименование характеристики

Значение

Алгоритмы расчета физических свойств природного газа

ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, AGA8–92DC, ГОСТ Р 8.662–2009

Напряжение питания постоянного тока, В

от 20 до 28

Потребляемая мощность, Вт, не более

24

Условия эксплуатации:



температура окружающей среды, °С

от -25 до +55

относительная влажность, %

до 90 при температуре +35°С

Габаритные размеры, мм, не более: высота, ширина, длина

129, 214, 330

Масса, кг, не более

3,0

Средняя наработка на отказ, ч

100 000

Каналы ввода/вывода и интерфейсы

Наименование характеристики

Значение

Входы: токовые от 4 до 20 мА

3

Входы сопротивления

1

Входы частотные

2

Входы дискретные

8

Выходы дискретные

8

Выходы импульсные

4

Цифровые интерфейсы: RS232, RS422/485 (протоколы Modbus RTU, Modbus ASCII)

5

Цифровые интерфейсы: Ethernet (протокол TCP/IP)

2

Цифровые интерфейсы: USB (только для USB-устройств, мыши или принтера)

2 (на лицевой и на задней панелях)
