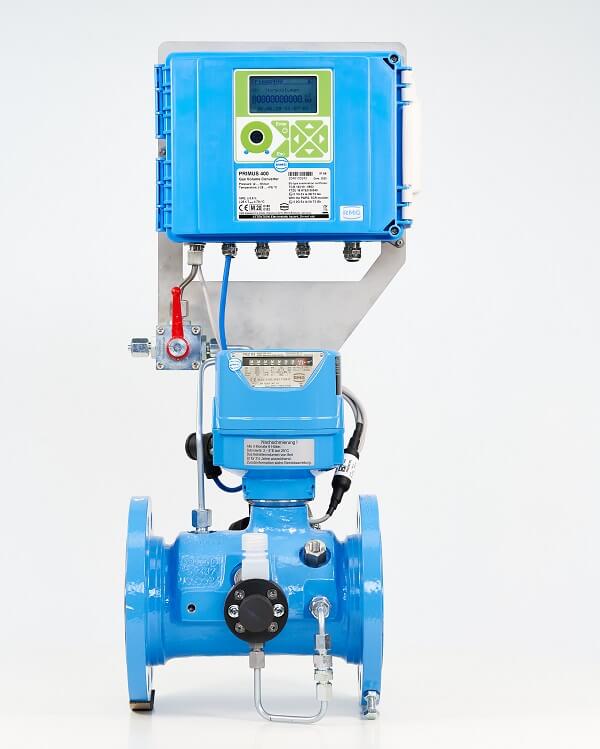

Корректор объема газа Primus 400

Модификации:

Primus 400 может поставляться в одноканальном исполнении. Благодаря набору дополнительных модулей существует возможность создания разнообразных модификаций. Устройство может работать как от батареи, так и от дополнительного внешнего источника питания. У устройств с внутренним модемом электропитание модема осуществляется от отдельной батареи. Альтернативно он может подключаться к независимому внешнему источнику питания. Модули расширения устанавливаются в разъемы (от SLOT 0 до SLOT 5) на плате ввода.

Минимальная (базовая) конфигурация устройства:

• одноканальный корректор объема газа с питанием от батареи;
• клавиатура с шестью клавишами;
• графический дисплей;
• 1 х цифровой преобразователь давления EDT 96;
• 1 х цифровой преобразователь температуры EDT 101;
• 1 х (2 х) импульсный вход для подключения счетчика газа с низкочастотным импульсным выходом;
• 3 х (2 х) дискретный вход;
• 4 дискретных выхода (двоичный, импульсный или аналоговый);
• оптический интерфейс;
• 1 х батарея питания корректора;

Базовая версия может быть дополнена следующими модулями:

• 1 х интерфейсный модуль для счетчиков газа с энкодером (SLOT 0):
  • интерфейсный модуль NAMUR для энкодера NAMUR или
  • интерфейсный модуль SCR для энкодера SCR или
  • модуль для подключения высокочастотного импульсного выхода счетчика газа (модуль EXT1)
  • модуль для подключения высокочастотного импульсного выхода счетчика газа и расширения цифровых и аналоговых входов (модуль EXT1 с дополнительной платой подключения EXT1-T)
• 1 х интерфейс передачи данных или модуль аналогового ввода/вывода (SLOT 1):
  • модуль передачи данных RS232/RS485 для связи с вышестоящей системой или
  • модуль аналогового ввода 4–20 мА (2 входа) или
  • модуль аналогового вывода 4–20 мА (2 выхода)
• 1 х интерфейс передачи данных или модуль аналогового ввода/вывода (SLOT 2):
  • модуль передачи данных RS232/RS485 для связи с вышестоящей системой или
  • модуль аналогового ввода 4–20 мА (2 входа) или
  • модуль аналогового вывода 4–20 мА (2 выхода)
• 1 х модуль PWR1 для подключения внешнего источника питания IS для устройства (SLOT 3)
• 1 х модуль внешнего питания модема или интерфейс для внешнего модема (SLOT 4):
  • модуль PWR2 для подключения внешнего источника питания IS к модему или
  • модуль передачи данных RS232 для подключения внешнего модема
• 1 х модуль внутреннего модема (SLOT 5 ), включая батарею для внутреннего модема:
  • модем 2G (т. е. соединение GSM, dial-up CSD и GPRS) или модем LTE

Основные характеристики Primus 400:

• прочный корпус для эксплуатации на открытом воздухе, крышку можно закрыть, не затягивая винты;
• низкая восприимчивость к электромагнитным помехам (EMV);
• модульная архитектура для гибкого конфигурирования;
• настраиваемые дискретные входы и выходы;
• прочная емкостная клавиатура для удобного управления устройством;
• индикация текущих и архивных значений: опция графического отображения;
• цифровые преобразователи давления и температуры;
• емкий FLASH-накопитель внутренних архивов для хранения измеряемых и расчетных параметров;
• передача данных по нескольким независимым каналам связи. Возможна работа на месте или через удаленный доступ с помощью внутреннего модема в сетях с различными коммуникационными протоколами;
• каждый канал связи может работать по различным протоколам;
• обмен данными не оказывает никакого влияния на измерения, расчеты или архивирование данных;
• возможность удаленной загрузки микропрограммного обеспечения согласно Welmec 7-2 (приложение D);
• применяются различные виды защиты от несанкционированного вмешательства в работу устройства;
• изменение настроек устройства на месте или через удаленный доступ;
• Primus 400 применяется как корректор объема газа для коммерческих расчетов;
• конструкция позволяет осуществить дальнейшую модернизацию;
• высокопроизводительная модульная модель отвечает требованиям многих конечных пользователей;
• работа от батареи до 15 лет без необходимости ее замены (в зависимости от режима работы);
• подключение газового счетчика с низкочастотными (Reed, Wiegand), высокочастотными импульсными выходами (NAMUR) или различными энкодерами (NAMUR, SCR+);
• использование в качестве одноканального корректор объема;
• модульная конструкция позволяет создавать различные конфигурации (до 6 датчиков давления и/или температуры, 12 дискретных входов, 4 дискретных выхода, 6 аналоговых входов и 4 аналоговых выхода);
• устройство с питанием от батареи с возможностью подключения внешнего источника питания;
• считывание энкодера NAMUR или SCR в режиме питания от аккумуляторной батареи (без внешнего источника питания);
• 4 независимых канала связи со скоростью до 115 кбод;
• возможность подключения до двух модемов (внутреннего + внешнего или 2 внешних);
