Вычислители расхода энергоресурсов УВП-280

Цена: по запросу

Вычислители расхода энергоресурсов серии УВП-280 используются в составе узлов учета газа УУГ совместно с первичными преобразователями расхода, давления и температуры.

Вычислители серии УВП-280 используются для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления, разности давлений, влагосодержания, плотности, вязкости, калорийности, счетчиков электрической энергии, их дальнейшего преобразования в значения физических величин и вычислений расхода и количества воды, пара, товарной и сырой нефти, нефтепродуктов, газов, количества тепловой и электрической энергии.



  • Обслуживание до 10-ти трубопроводов за счет наличия дополнительных блоков расширения ПИК;
  • наблюдение за большим количеством текущих параметров и их изменением на большом графическом дисплее;
  • получение через web-интерфейс в режиме реального времени текущих и архивных параметров трубопроводов посредством прямого подключения прибора к локальной сети;
  • возможность подключения вычислителя УВП-280 на верхнем уровне как к SCADA системе поставщика энергоресурсов, так и к собственной системе потребителя энергоресурсов;
  • архивирование измеренных и вычисленных параметров в режиме часовых, суточных и минутных данных;
  • проведение контроля метрологических характеристик рабочих преобразователей УВП-280 по контрольному преобразователю при работе в составе СИКН, СИКГ, СИКВ;
  • хранение информации при отключении сетевого питания не менее 5-ти лет.

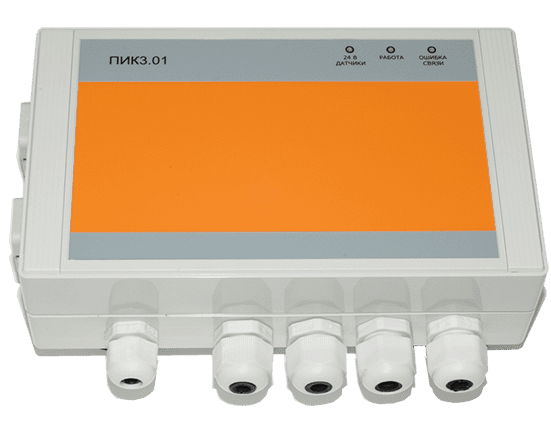

Вычислитель расхода энергоресурсов УВП-280 состоит из блока вычислений (БВ) и периферийного интерфейсного контроллера (ПИК). Имеются следующие модификации УВП-280 в зависимости от конструктивного исполнения и функциональных возможностей:

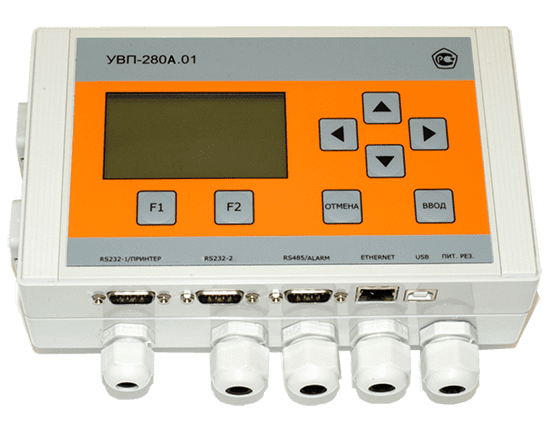

  • УПВ 280А.01 - БВ и ПИК размещены в едином корпусе;

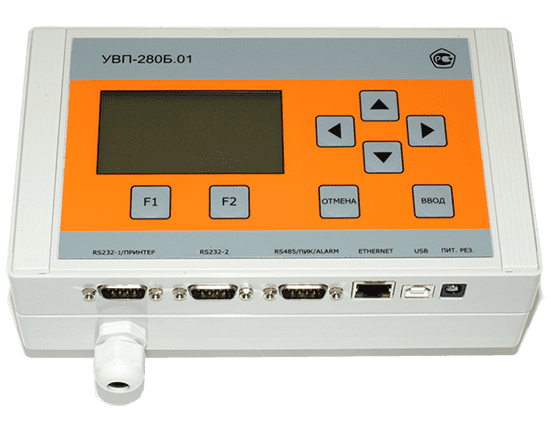

  • УПВ 280Б.01 - БВ и ПИК размещены в разных корпусах. Связь между ними осуществляется по двухпроводному кабелю.

Принцип работы УВП280 заключается в следующем. ПИК получает выходные сигналы от преобразователей, выполняет первоначальную обработку, преобразовывает их в цифровую форму и отправляет в БВ. Блок вычислений БВ обрабатывает результаты измерений, вычисляет расход и количество измеряемых сред, хранит полученную информацию по накопленным параметрам в виде архивов, отвечает за вывод параметров на индикатор.

Измеряемые среды:

Вычислитель УВП-280 обеспечивает вычисление расхода и количества следующих сред:

Измеряемая среда

Нормативный документдля расчетафизических свойств

Диапазон рабочих условий

Абсолютное давление, МПа

Температура, С

Вода, водяной пар

ГСССД МР 147-2008

0,1 … 100

0 … 800

Природный газ

ГОСТ 30319.2-2015

0,1 … 7.5

-23 … +76

ГОСТ 30319.3-2015

0,1 … 30

-23 … +76

ГОСТ Р 8.662-2009

0 … 30

-23 … +76

Природный газ (только в версии ПО 3.12)

ISO 20765-2 (алгоритм

GERG-2008)

0 … 35

-183 … +176

Влажный нефтяной газ

ГСССД МР 113-03

0,1 … 15

-10 …+226

Умеренно сжатые газовые смеси

переменного состава

ГСССД МР 118-05

0,1 … 10

-73 …+125

Сырая и товарная нефть, нефтепродукты

Р 50.2.076-2010

0,1 … 5

-50 …+150

Сухой воздух

ГСССД МР 112-03

0,1 … 20

-73 … 125

Азот, аммиак, аргон, ацетилен, водород, кислород

ГСССД МР 134-07

0,1 … 10

-73 …+150

Диоксид углерода

ГСССД МР 134-07

0,1 … 10

-53 …+150

Сырая нефть

ФР.1.29.2016.24564

-

0 … +81

Гелиевый концентрат

ГСССД МР 232-2014

0,1 … 20

-20 … +40

Попутный нефтяной газ

ФР.1.29.2016.25113 (МИ 3563-2016)

0,1 … 30

-23 … +76

Влажные газовые смеси (только в версии ПО3.12)

ГСССД МР 273-2018

0 … 30

-10 …+226

Основные технические характеристики:

Параметр

УВП 280А.01

УВП 280Б.01

Электропитание

от сети переменного тока

напряжением 187 … 242 В, частотой 50±1 Гц или от источника постоянного тока напряжением 24 В ± 10 %.

Мощность

14 Вт

Для БВ - 8 Вт

Для ПИК - 11 Вт

Температура окружающей среды

от -20°С до +50°С

Количество измерительных каналов частоты и количества импульсов

6

от 6 до 24

Количество выходных сигналов силы тока

6

от 6 до 24

Количество сигналов сопротивления

6

от 6 до 24

Количество датчиков, подключаемых по RS-485

от 1 до 32

Количество датчиков, подключаемых по RS-232

от 1 до 32

Количество датчиков, подключаемых по Ethernet

64

Интерфейс

RS485, RS232, Ethernet (Modbus RTU/TCP), GSM/GPRS, накопитель USB (опция)

Срок службы

12 лет

МПИ

4 года

Пылевлагозащита

IP 54

БВ - IP54, ПИК – IP66
