Устройства многофункциональные VAD, VAG, VAH, VAV

Устройства многофункциональные обеспечивают отключение газа с помощью запорного электромагнитного клапана и благодаря встроенным серворегуляторам, точный контроль подачи газа для газовых горелок в газоиспользующих установках.

Испытано и сертифицировано в ЕС для систем до SIL 3 и PLe. Сертифицировано в TC ЕАЭС.

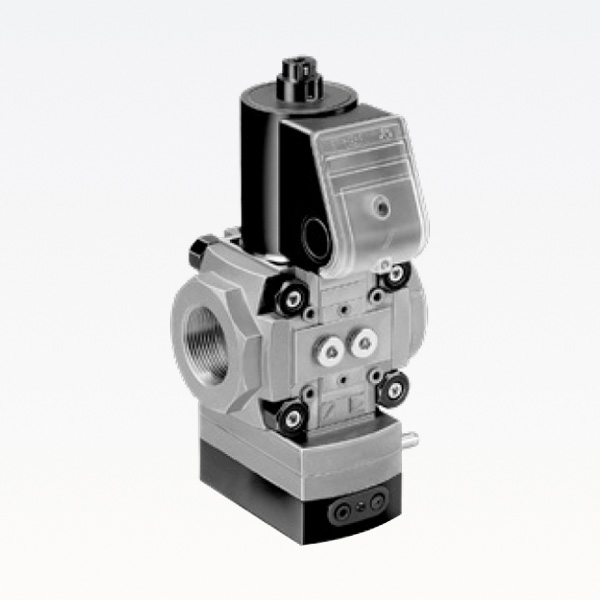

• VAD: запорный электромагнитный клапан с регулятором постоянного давления для отключения и точного контроля подачи газа для газовых горелок, работающих при избытке воздуха, атмосферных горелок и газовых дутьевых горелок.

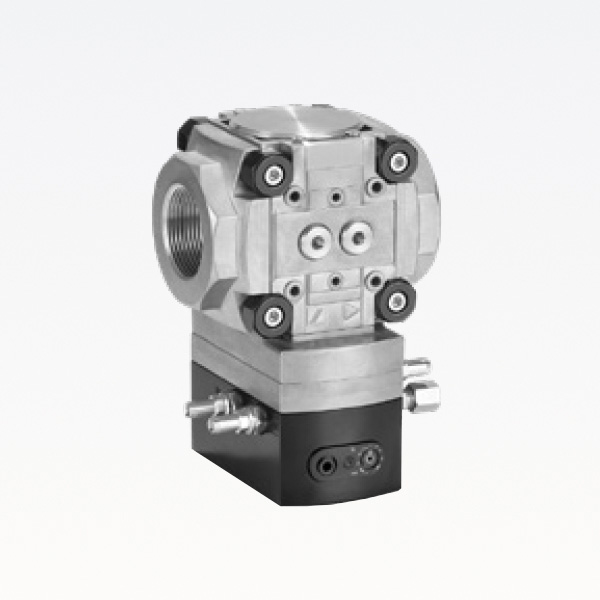

• VAG: запорный электромагнитный клапан с регулятором постоянного соотношения давлений газ/воздух для отключения подачи газа и поддержания соотношения давлений газ/воздух 1:1 для горелок с регулируемой мощностью или горелок, работающих в импульсном режиме с байпасным клапаном. Используется в качестве регулятора нулевого давления для газовых двигателей.
• VAV: запорный электромагнитный клапан с регулятором переменного соотношения газ/воздух для отключения подачи газа и поддержания заданного соотношения давлений газ/воздух в горелках с регулируемой мощностью. Соотношение давлений газ:воздух настраивается в диапазоне от 0,6:1 до 3:1. Колебания давления в камере горения можно корректировать при помощи управляющего давления камеры горения psc.
• VAH: запорный электромагнитный клапан с регулятором расхода для поддержания заданного соотношения газ/воздух для горелок с регулируемой мощностью и для горелок, работающих в импульсном режиме. Расход газа поддерживается пропорционально расходу воздуха. Кроме того, электромагнитный клапан с регулятором расхода надежно отключает подачу газа или воздуха.

Основные характеристики:

• Типоразмеры: от 1 до 3.
• DN: от 10 до 65.
• Присоединение: резьбовое.
• Напряжение питания: 24 В=, 120 В~ или 230 В~.
• Входное давление pumax. 500 мбар.
• Выходное давление pd: не более 100 мбар.
• Электрическое подключение: через клеммы.
• Синий светодиод LED.

Доступны следующие версии:

• многофункциональное устройство с байпасным клапаном или газовым клапаном запальной горелки;
• многофункциональное устройство со встроенным датчиком-реле давления DG ../ VC.
