Турбинный счетчик газа TRZ 03



Цена: по запросу

Современные коммунальные и промышленные предприятия нуждаются в недорогих, надёжных и точных приборах учёта. Приобрести их вы сможете, воспользовавшись услугами ООО «РМГ РУС». Мы предлагаем турбинные счётчики газа модификации TRZ 03. Продукция сертифицирована, реализуется с гарантией и доставкой.

Работа турбинного счётчика TRZ 03 основана на измерении числа оборотов турбинного колеса, приводимого в движение проходящим потоком газа. Расходомер проходит калибровку на территории завода-изготовителя, поэтому отличается повышенной надёжностью. Монтаж прибора осуществляется на трубопровод. При правильном использовании он прослужит не менее 30 лет.



Турбинный счётчик газа TRZ 03 спроектирован специально для эксплуатации на объектах следующих отраслей:

  • нефтеперерабатывающей;
  • нефтехимической;
  • газовой;
  • химической и пр.

Счётчик турбинного типа TRZ 03 служит для вычисления объёмного расхода природного газа, бутана, пропана, азота, воздуха, ацетилена и других газообразных веществ, которые применяются в различных технологических процессах. Турбинный расходомер газа состоит из следующих компонентов:

  • корпуса;
  • измерительного механизма (находится на корпусе);
  • счётного механизма.

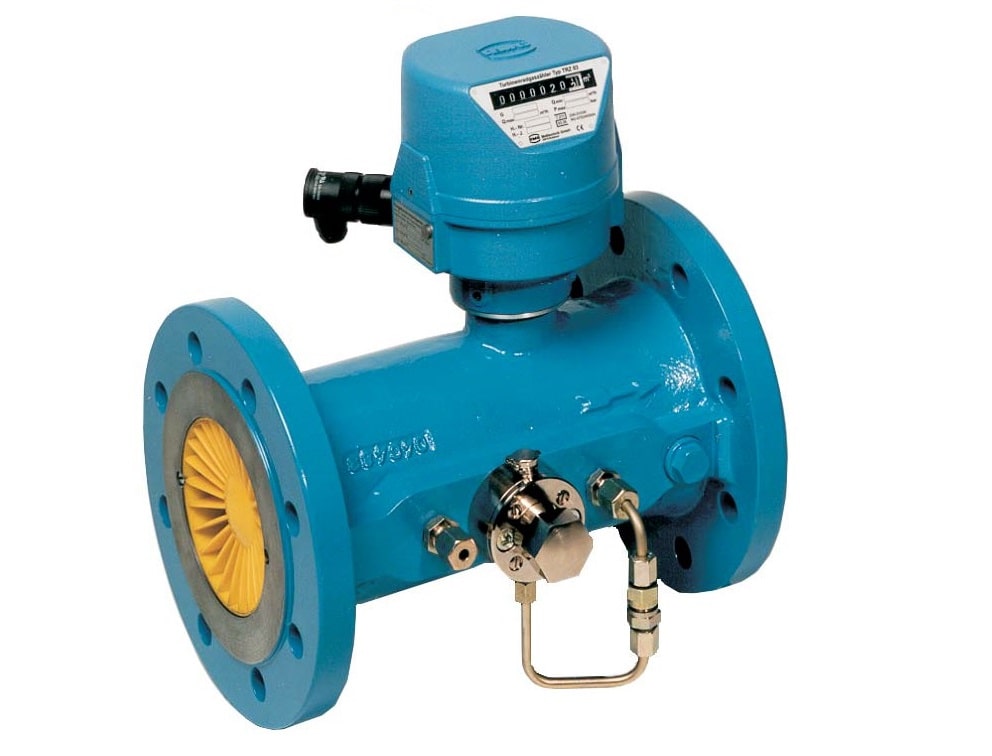

Турбинный счётчик TRZ


Турбинный счетчик газа TRZ 03

Модификация TRZ 03.

В корпусе счетчика находится измерительный механизм с турбинным колесом. Перед измерительным механизмом расположен выпрямитель потока.

Турбинный счетчик газа TRZ 03-L

Модификация TRZ 03-L.

Дополнительно имеет перфорированную пластину, установленную перед турбинным колесом. Турбинное колесо сдвинуто по ходу потока и размещено на выходе из корпуса счетчика.

Турбинный счетчик газа TRZ 03-TE

Модификация TRZ03-TE.

Оснащена электронным счетным устройством, работающим как на литиевых батареях, так и от сети переменного тока.

Турбинный счетчик газа TRZ 03-TEL

Модификация TRZ03-TEL.

Оснащена электронным счетным устройством и перфорированной пластиной, установленной перед турбинным колесом.

Метрологические и технические характеристики

Пределы измерений расхода газа, м3/ч:

TRZ 03 \ TRZ 03-TE

от 10 до 25 000

TRZ 03-L \ TRZ 03-TEL

от 10 до 16 000

Пределы допускаемого значения относительной погрешности измерений, %:

Qmin ≤ Q <0,2 Qmax ± 1

0,2Qmax ≤ Q ≤ Qmax ± 0,5

Диаметр условного прохода для всех модификаций, (DN), мм:

50, 80, 100, 150, 200, 250, 300, 400, 500, 600

Масса, кг:

от 13 до 1625

Габаритные размеры, не более, мм:

длина

от 150 до 1800

высота

от 210 до 500

Рабочее давление, МПа (бар):

от 0 до 10 (от 0 до 100)

Диапазон температур окружающего воздуха\измеряемого газа, °С:

TRZ 03 \ TRZ 03-L

от -40 до +60 \ от -40 до +50

TRZ 03-TE \ TRZ 03-TEL

от -20 до +60 \ от -10 до +50

Выходные сигналы:

NF

низкочастотный импульсный, 0,3 Гц

HF

высокочастотный импульсный, 300 Гц

HF

высокочастотные импульсные ВЧ2 и ВЧ3, 2100 Гц

Код защитной оболочки: IP 65

Срок службы: не менее 30 лет

Интервал между поверками 8 лет.

Принцип действия турбинного счётчика газа TRZ 03

На входе измерительного механизма счётчика TRZ 03 находится выпрямитель потока, направляющий газ на турбинные лопасти. Количество оборотов пропорционально средней скорости движения рабочей среды, а значит, и её расходу. Вращение турбины передаётся в счётную головку благодаря магнитной муфте. Далее скорость, пропорциональная расходу, редуцируется с помощью зубчатой передачи и преобразуется в значение измеренного объёма посредством выбора нужной пары зубчатых колёс. В результате полученные данные отображаются на счётном механизме турбинного счётчика газа TRZ 03. При этом обеспечивается высокая точность измерений.

В зависимости от условий эксплуатации турбинное колесо счётчика газа TRZ 03 изготавливается из пластмассы либо алюминия. Для предотвращения несанкционированного доступа корпус пломбируется. Также возможно оснащение прибора дополнительным контрольным колесом.

Счётный механизм выпускается в разных модификациях. Он бывает оснащён высоко- и низкочастотными датчиками (HF и NF). Они служат для передачи данных об измеренном объёме на вспомогательные устройства в целях их последующей обработки.



Преимущества заказа турбинного расходомера газа TRZ 03 у нас

  • Мы обладаем статусом официального дистрибьютора RMG Messtechnik в России;
  • Мы являемся официальным сервисным центром RMG Messtechnik в России;
  • У нас более чем 10-летний опыт работы в области поставок газового оборудования;
  • У нас вы получите индивидуальный подход;
  • Вы получите бесплатные экспертные консультации по подбору оборудования для вашей задачи;
  • Мы гарантируем со своей стороны ответственность, компетентность, профессионализм;
  • Мы организуем доставку по России и странам СНГ и таможенную очистку при ввозе товара;
  • Мы осуществим пуско-наладку, гарантийное и постгарантийное техническое обслуживание;

Чтобы заказать турбинный счётчик газа, напишите на электронный адрес info@rmg-rus.ru или позвоните по номеру: +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
