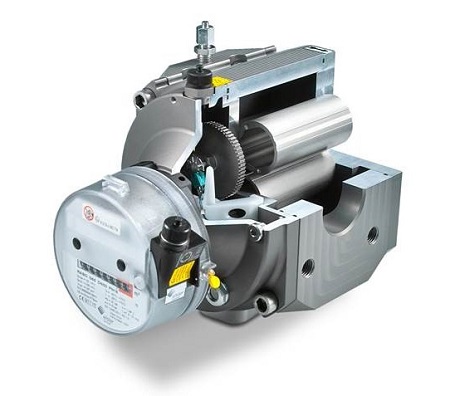

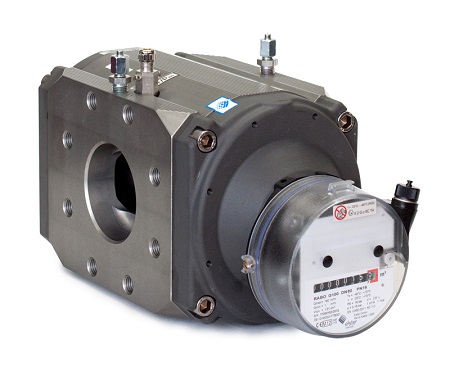

Ротационный счетчик газа RABO

Ротационные счетчики газа RABO Ротационные счетчики газа RABO


Цена: по запросу

Счетчики газа ротационные RABO производства ООО "ЭЛЬСТЕР Газэлектроника" предназначены для измерения объемов очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ5542-87, пропан, воздух, азот, инертных и других газов.



Преимущества RABO

  • Высокая точность измерения
  • Низкий порог чувствительности по расходу
  • Пониженная, в сравнении с RVG, чувствительность к пневмоудару
  • Монтаж на горизонтальных и вертикальных участках газопровода
  • Применение счетчика для направлений потока газа слева направо или справа налево
  • Широкий диапазон измерения (до 1:250)
  • Отсутствие требований к длине прямолинейных участков трубопровода
  • Низкая потеря давления на счетчике
  • Возможность работы с электронными корректорами объема газа
  • Наличие исполнений с улучшенными метрологическими характеристиками
  • Возможность установки низкочастотных (НЧ), среднечастотных (СЧ) и высокочастотных (ВЧ) датчиков импульсов
  • Оптимизированный процесс технического обслуживания счетчика в процессе эксплуатации Ротационные счётчики газа RABO обладают рядом конструктивных особенностей, обеспечивающих удобство его применения и эксплуатации при наличии требований к компактному размещению узла учета.


Модификации RABO

Типоразмеры: RABO G16, RABO G25, RABO G40, RABO G65, RABO G100, RABO G160, RABO G250, RABO G400



Технические характеристики RABO

  • относительная влажность воздуха до 98%;
  • средний срок службы 12 лет;
  • средняя наработка на отказ 100000 ч;
  • интервал между поверками 5 лет;
  • степень защиты счётчика от проникновения пыли и воды – IP67 по ГОСТ14254;
  • материал корпуса счётчика – алюминиевый сплав.

Типоразмер





Условный проход Ду, мм





Qmax,м3/ч





Диапазон рабочих расходов Qmin/Qmax

Перепад давления при Qmax, Па



1:250

1:200

1:160

1:130

1:100

1:80

1:65

1:50

1:30

1:20

Qmin, м3/ч

G16

50

25

-

-

- - - - -

0,5

0,8

1,3

55

G25

50

40











0,5

0,6

0,8

1,3

2

80

G40

50

65

-

-

-

0,5

0,6

0,8

1

1,3

2

3

230

G65

50

100

0,4

0,5

0,6

0,8

1

1,3

1,6

2

3

5

540

G100

80

160

0,6

0,8

1

1,3

1,6

2

2,5

3

5

8

425

G160

80

250

1

1,3

1,6

2

2,5

3

4

5

8

13

575

G250

100

400

1,6

2

2,5

3

4

5

6

8

13

20

810

G400

100

650

2,5

3

4

5

6,5

8

10

13

22

32

1700

G400

150

650

2,5

3

4

5

6,5

8

10

13

22

32

1700

Примечания:

Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии.

Qmin - минимальный объемный расход; Qmax - максимальный объемный расход.

Наименование параметра



Типоразмер счетчика

G16

G25

G40

G65

G100

G160

G250

G400

Порог чувствительности, м3/ч

0,03

0,03

0,03

0,03

0,05

0,1

0,2

0,4

Емкость счетного механизма, м3

106

106

106

106

107

107

107

107

Объем измерительной камеры, дм3

0,87

0,87

0,87

0,87

1,61

2,99

3,7

4,5

Цена деления ролика младшего разряда, м3

0,002

0,02

Цена оборота ролика младшего разряда, м3

0,1

1

Наименование параметра



Значение параметра для исполнений

Основное

У

Пределы допускаемой относительной погрешности при измерении объема газа в диапазоне расходов, %

от  Qmin  до  Qt  включительно
свыше  Qt до  Qmax

от  Qmin  до  Qmax


2,0 (±2,0)

1,0 (±1,0)
–

2,0 (±2,0)

1,0 (±1,0)
–

0,9 (±0,9)

–

Точка перехода Qt , м3/ч:

0,1Qmax

0,05Qmax

-

Рабочее давление измеряемого газа, не более, МПа

1,6

Счетный механизм

8-ми разрядный

Диапазон температур измеряемой среды

от -30 до +70

Диапазон окружающей среды

от -40 до +70

Примечание: Пределы относительной погрешности при измерении объема нормированы для рабочих условий эксплуатации.
