Регулятор давления газа HON 402

Цена: от 360 233 ₽^*

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Регулятор давления RMG 402 предназначен для поддержания выходного давления газообразной среды постоянным независимо от влияния возмущающих величин, таких как колебания входного давления и/или расхода в линии регулирования.

Применение
Преимущества
Характеристики
Документация

Применение HON 402:

Прибор для коммунального хозяйства, электростанций и промышленных установок
Применим для природного газа и любых неагрессивных газов

RMG 402 состоит из регулирующего клапана и функциональных единиц "регулятор" и "предохранительный отсекающий клапан (ПОК)". Регулятор управления может применяться как встроенный, так и как внешний элемент, причем при внешнем исполнении (HON 630a/HON 640) он соединяется с главным регулирующим клапаном через импульсные линии. Предвключенный фильтр тонкой очистки защищает регулятор от загрязнений. ПОК может быть вмонтирован и в последующем.

Конструкция привода предусматривает небольшое число деталей, что обеспечивает особые удобства при техобслуживании: путем простого снятия верхней части корпуса дроссельная мембрана как единственная изнашивающаяся деталь в регулирующем клапане может быстро подвергнуться контролю, в то время как корпус клапана остается в линии. Функциональная единица ПОК также легко вынимается из корпуса регулирующего клапана после вывинчивания соответствующих болтов.

Регулирующий орган выполнен как мембранный вентиль. Мембрана опускается на оснащенный узкими щелями дроссельный корпус. Перед редуцирующими щелями расположен круговой уплотнительный паз. Переставляющая пружина обеспечивает необходимое усилие для плотного закрытия при нулевом отборе.

Для уменьшения уровня шума под корпусом дросселя может быть вмонтировано кольцо из металлической пены. При этом необходимо учитывать уменьшение коэффициента расхода KG примерно на 15%.

Подлежащее регулированию выходное давление подводится через измерительную линию к регулятору. Двойная мембранная система регулятора воспринимает действительное значение выходного давления как усилие на измерительную мембрану и сравнивает его с заданным усилием, установленным пружиной задатчика. Соответственно этому сравнению при регулирующих отклонениях происходит изменение степени открытия дроссельной мембраны с целью приближения выходного давления (действительного значения) к заданному установленному значению. За счет применения мембранной конструкции регулирующего органа RMG 402 обеспечивает стабильность рабочих характеристик при наименьших расходах.

При нулевом расходе клапан плотно закрыт.

Регуляторы давления газа RMG 402 оснащены пусковым вентилем. Пусковой вентиль служит для скорейшего выравнивания давления на дроссельной мембране при подаче входного давления. Регулятор давления газа RMG 402 может выборочно оснащаться предохранительным устройством ПОК системы RMG 720 или RMG 721. Оба ПОК состоят из регулирующего органа со встроенным клапаном выравнивания давления, выключающего прибора и контрольного прибора. Контрольные приборы имеют нагруженные пружиной сравниватели, которые настроены на верхнее и нижнее давление срабатывания. Перестановочный клапан смонтированного на входной стороне модуля “Предохранительный отсекающий клапан (ПОК)” закрывается при превышении или понижении ниже установленного давления срабатывания.

Описание функционирования, возможности настройки и ручное управление механизмом срабатывания см. в проспектах по контрольным приборам ПОК.

Особенности HON 402:

Широкий диапазон давлений на входе
Мембранный вентиль в качестве регулирующего органа
Регулятор встроен в привод клапана (для пределов регулирования до 4 бар)
По выбору с предохранительным отсекающим клапаном (ПОК)
Знак CE согласно директиве PED по приборам под давлением
Мало деталей, удобен в обслуживании, бесшумен
Допущен как прибор для оснащения устройств потребления газа в соответствии с директивой EG по газовым устройствам

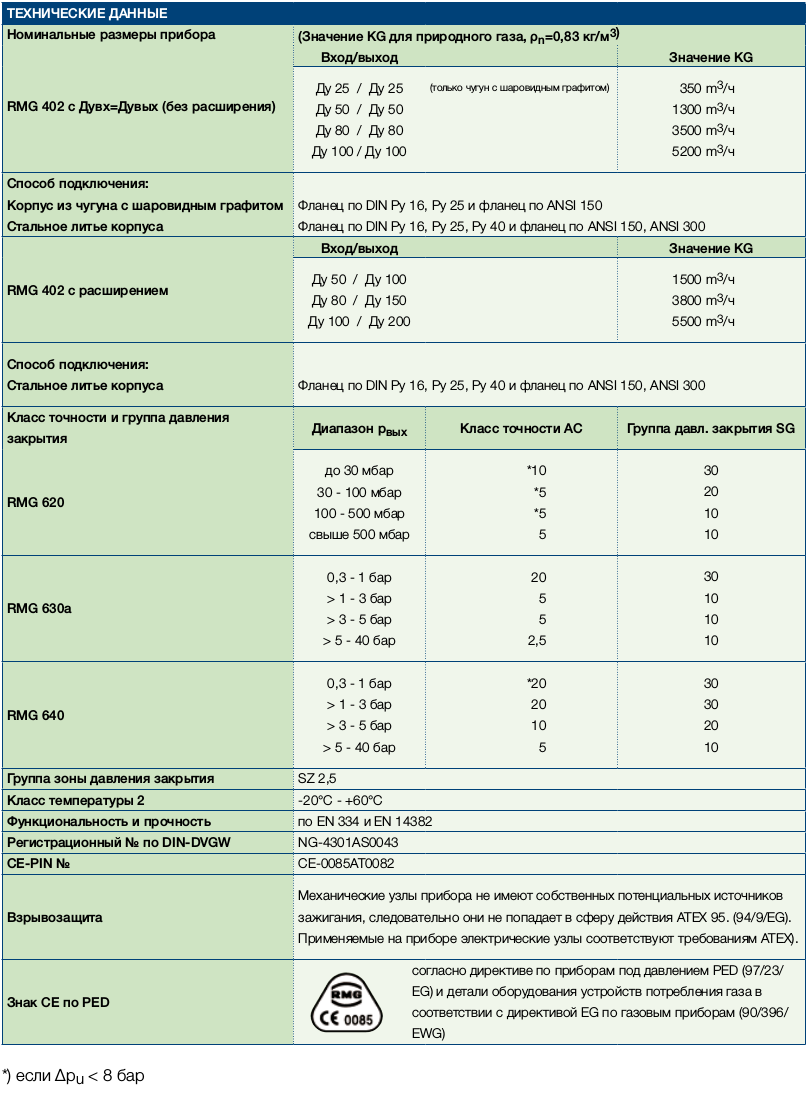

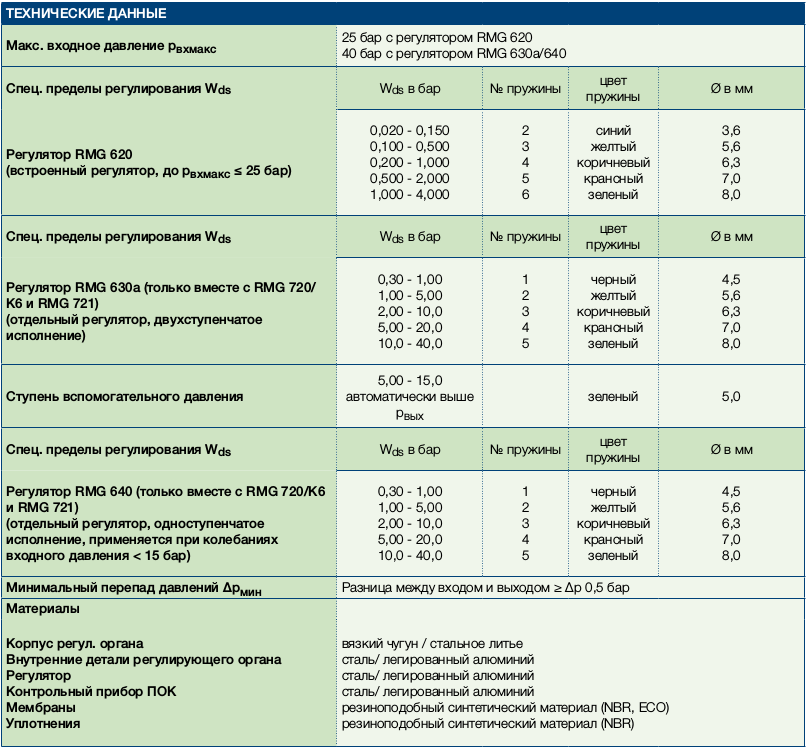

Технические характеристики HON 402:

Технические характеристики регуляторов давления

Встраивание предохранительного отсекающего клапана

В корпус основного клапана можно перед регулирующим клапаном - а также в последующем - вмонтировать предохранительный отсекающий клапан. В зависимости от требуемого давления срабатывания регулятор давления газа HON 402 может быть оснащен системами ПОК HON 720 и HON 721:

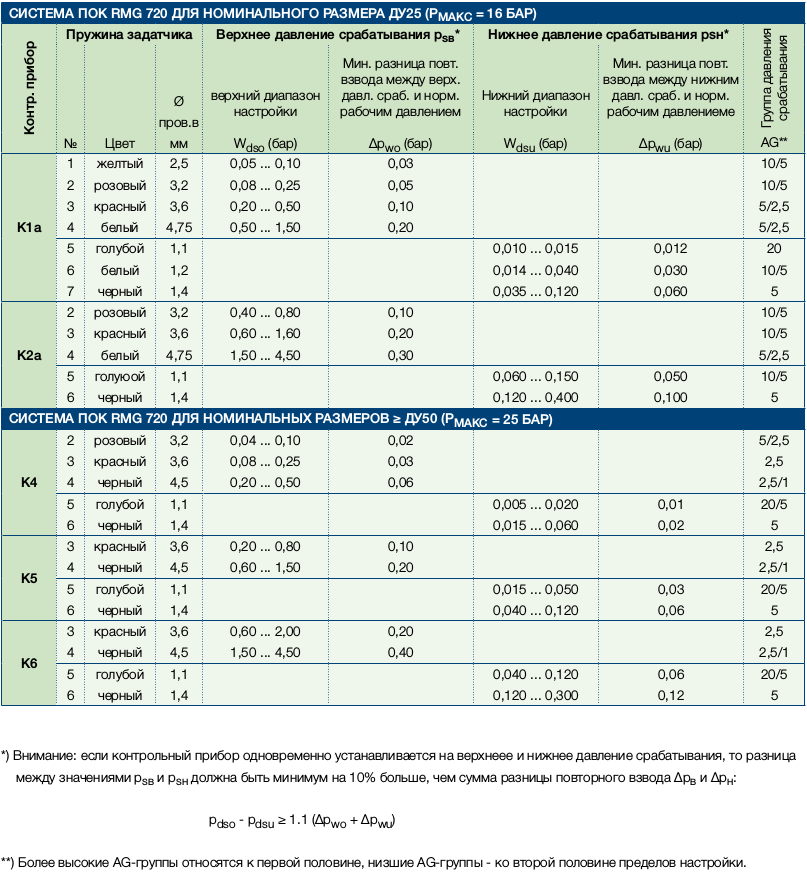

Система ПОК HON 720 для номинальных размеров

Номин. размер входа Ду25, с регулятором RMG 620 и системой ПОК HON 720 (контр. приборы K1a, K2a)

Номин. размер входа Ду50 и выше с регулятором HON 620

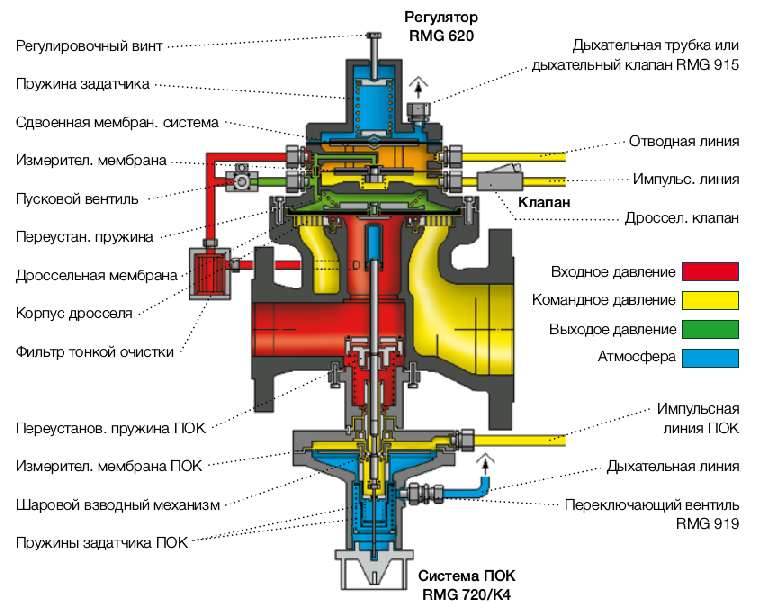

Номин. размер входа Ду50 и выше с регулятором RMG 620 и системой ПОК HON 720 (контр. приборы K4, K5, K6)

Номин. размер входа Ду50 и выше с регулятором HON 640 и систе-мой ПОК HON 721 (контр. приборы K10a, K12, K13, K16, K17)

Номин. размер входа Ду50 и выше с регулятором HON 630

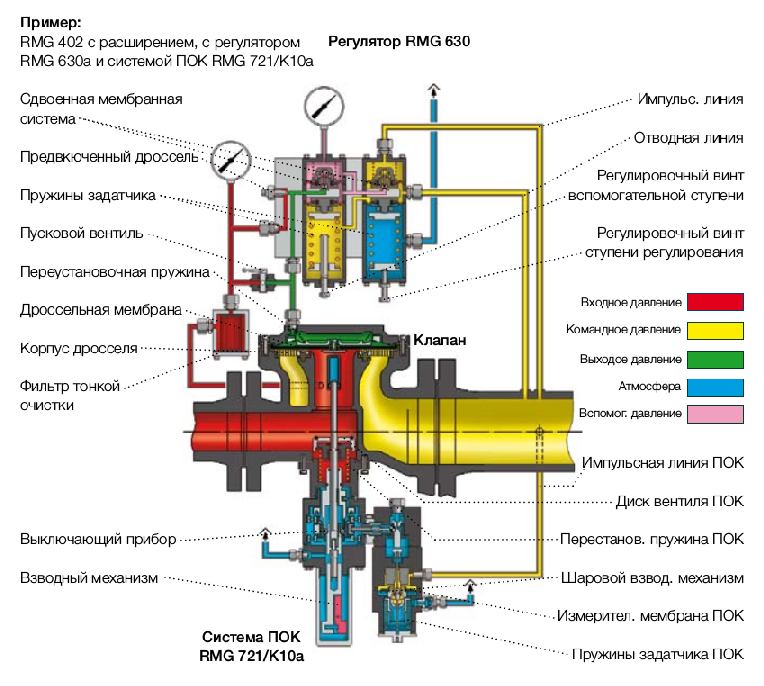

Номин. размер входа Ду50 и выше с регулятором RMG 630 и системой ПОК RMG 721 (контр. приборы K10a, K12, K13, K16, K17)

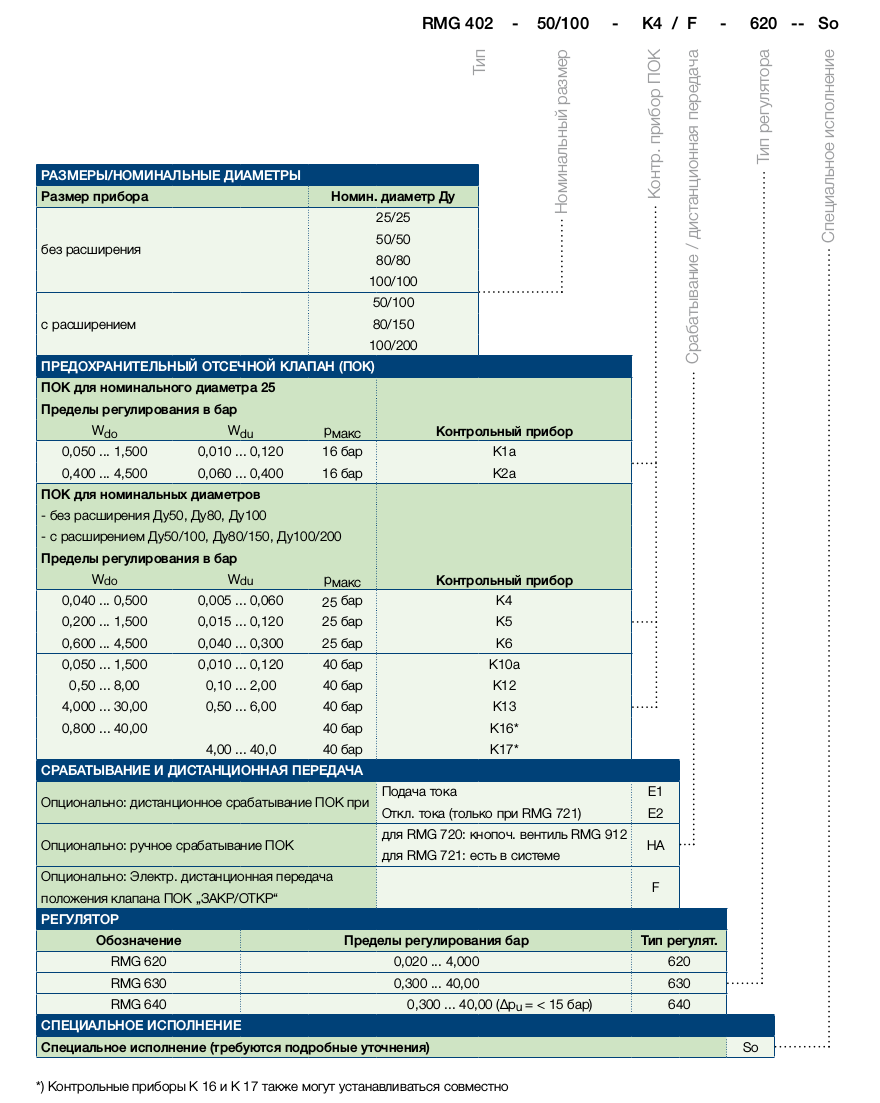

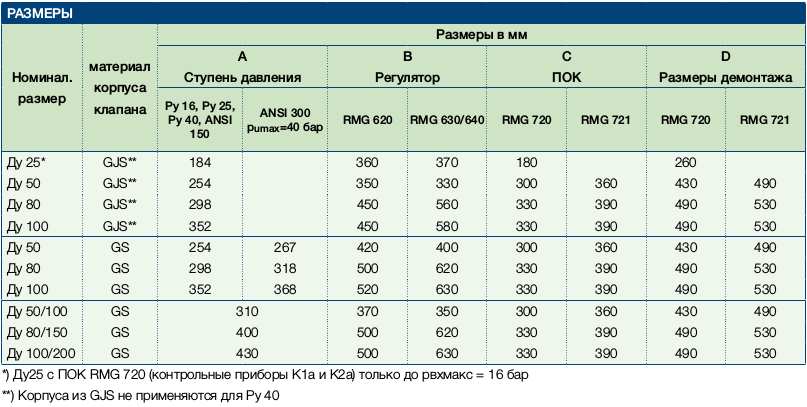

Размеры/номинальные диаметры регулятора давления

Техническая информация о продукте HON 402

Инструкция по эксплуатации HON 402

Сертификат соответствия ТР ТС
