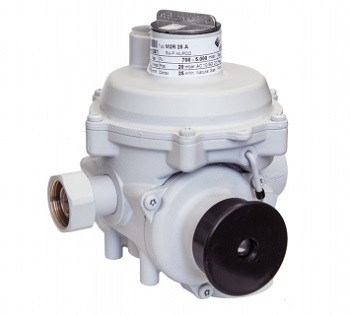

Регулятор давления газа M2R 25

Цена: по запросу

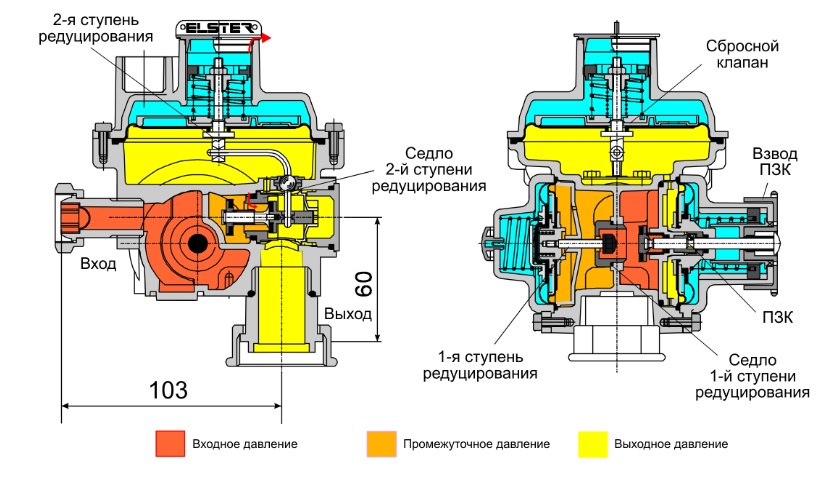

Регулятор давления газа M2R 25 — двухступенчатый регулятор прямого действия рычажного типа (с нагруженной пружиной), со встроенным предохранительно-сбросным (ПСК) и предохранительно-запорным (ПЗК) клапанами. Система двухступенчатого редуцирования позволяет достигать высокой точности регулирования и высокой эксплуатационной надежности. На входном патрубке регулятора имеется встроенный фильтр.

Предназначен для редуцирования давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения, либо аварийном понижении выходного давления ниже допустимого заданного значения

В качестве рабочей среды может использоваться природный газ по ГОСТ 5542, пропан-бутан, воздух, азот и другие неагрессивные предварительно осушенные и очищенные газы.

Производитель: ООО «ЭЛЬСТЕР Газэлектроника» (Россия).

Применение
Преимущества
Характеристики
Документация

Применение регуляторов M2R 25:

Регулятор M2R 25 используется на газорегуляторных пунктах, газораспределительных станциях, в узлах редуцирования газорегуляторных установок и на других объектах газоснабжения, в системах газораспределения и газопотребления для различных видов потребителей (сельских или городских населённых пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т.д.)

Преимущества регуляторов серии M2R 25:

модульная конструкция
встроенный ПЗК
высокая точность регулирования
встроенный фильтр
диапазон рабочих температур от −40°С до +60°С
различные варианты присоединения к газопроводу
простота обслуживания.

Тех.характеристики M2R 25:

Характеристика	M2R 25
Регулируемая среда	Природный газ по ГОСТ 5542-87, пропан-бутан, воздух,азот и другие неагрессивные предварительно осушенные и очищенные газы
Диаметр условного прохода, мм	25
Диапазон входных давлений Pu, МПа	0,01-0,6
Диапазон выходных давлений Pds, кПа для класса точности АС10	2,0-10,0*
Давление срабатывания ПЗК: при повышении выходного давления Pso , кПа	4,0-25*
Класс точности настройки ПЗК, %	±10
Диапазон настройки срабатывания сбросного клапана (ПСК) Psbv, кПа	1,2-5 свыше выходного давления Pds
Класс точности настройки ПСК, %	±10
Температура окружающей среды, ˚С	от минус 40 до плюс 60
Вид соединения	резьбовое, вход –G3/4” , выход – G1 1/4”
Присоединительные размеры: условный проход Ду, мм -входного патрубка -выходного патрубка	20/32

* - необходимы сменные пружины для точной настройки

Руководство по эксплуатации регуляторов M2R25

Таблица пропускной способности регуляторов MR

Сертификат ТР ТС для регуляторов MR и MR2

Сертификат ГАЗСЕРТ для регуляторов MR и MR2

Для уточнения параметров работы, настройки, возможности изготовления регуляторов с индивидуальными характеристиками расхода и давления, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
