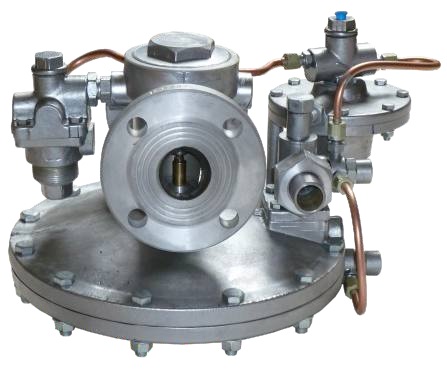

Регулятор давления газа РДБК

Цена: по запросу

Регуляторы давления газа серии РДБК - это пилотные автоматические регуляторы с регулированием «после себя». Регуляторы давления газа РДБК предназначены для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне при изменениях расхода и входного давления.

Применение
Модификации
Характеристики
Документация

Применение регуляторов РДБК:

для установки в регуляторных пунктах (ГРП) систем газоснабжения городских и сельских населенных пунктов;
в ГРП и газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий

Регуляторы соответствуют климатическому исполнению У2 по ГОСТ 15150-69 для работы при температуре окружающей среды: от -45 до + 60 С.

Модификации регуляторов серии РДБК:

РДБК 1-25/21, РДБК 1П-25/21 - регуляторы РДБК25 на низкое и высокое выходное давление с седлом диаметром 21 мм
РДБК 1-50/25, РДБК 1П-50/25, РДБК 1-50/35, РДБК 1П-50/35, РДБК 1-50/35/14, РДБК 1П-50/35/14 - регуляторы РДБК50 на низкое и высокое выходное давление с седлами диаметров 25,35 мм
РДБК 1-100/50, РДБК 1П-100/50, РДБК 1-100/70, РДБК 1П-100/70, РДБК 1-100/70/30, РДБК 1П-100/70/30 - регуляторы РДБК100 - на низкое и высокое выходное давление с седлами диаметров 50 и 70 мм
РДБК 1-200/105, РДБК 1П-100/105, РДБК 1-200/140, РДБК 1П-100/140 - регуляторы РДБК200 - на низкое и высокое выходное давление с седлами диаметров 105, 140 мм
Модификации с двойными седлами
Правое и левое исполнения
Модификации регуляторов с индивидуальными размерами седел под расходные характеристики заказчика

Таблица пропускной способности регуляторов давления газа РДБК

Марка регулятора	Диапазон настройки, Рвых, кПа	0,05 МПа	0,1 МПа	0,2 МПа	0,3 МПа	0,4 МПа	0,5 МПа	0,6 МПа	0,7 МПа	0,8 МПа	0,9 МПа	1,0 МПа	1,1 МПа	1,2 МПа
РДБК 1-25/21	1-60	220	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-25/21	60-600	-	300	460	610	760	920	1070	1230	1380	1530	1690	1840	1990
РДБК 1-50/25	1-60	295	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-50/25	60-600	-	385	570	755	960	1140	1320	1510	1710	1900	2080	2280	2470
РДБК 1-50/35	1-60	645	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-50/35	60-600	-	890	1340	1680	2230	2680	3030	3570	4010	4460	4900	5350	5780
РДБК 1-50/35/14	1-60	685	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-50/35/14	60-600	-	930	1400	1770	2380	2850	3200	3750	4200	4660	5105	5560	5990
РДБК 1-100/50	1-60	1030	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-100/50	60-600	-	1420	2140	2840	3550	4260	4970	5670	6380	7085	7790	8500	9200
РДБК 1-100/70	1-60	2060	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-100/70	60-600	-	2840	4280	5680	7100	8520	9940	11340	12760	14170	15590	17000	18400
РДБК 1-100/70/30	1-60	2280	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-100/70/30	60-600	-	3140	4740	6290	7850	9440	11010	12570	14140	15700	17280	18840	20350
РДБК 1-200/105	1-60	-	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-200/105	60-600	-	7500	11000	15000	18000	22000	25000	28000	33000	36000	40000	44000	47250
РДБК 1-200/140	1-60	-	-	-	-	-	-	-	-	-	-	-	-	-
РДБК 1П-200/140	60-600	-	11000	17000	21000	27000	32000	38000	44000	50000	54000	60000	66000	70250

Внимание! Приведенные характеристики получены эмпирическим путем в процессе испытаний и могут отличаться от расчетных параметров и характеристик регуляторов других производителей.

Таблица пропускной способности регуляторов

Сертификат ТР ТС

Сертификат соответствия ГОСТ

Для уточнения параметров работы, настройки, возможности изготовления регуляторов с индивидуальными характеристиками расхода и давления, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
