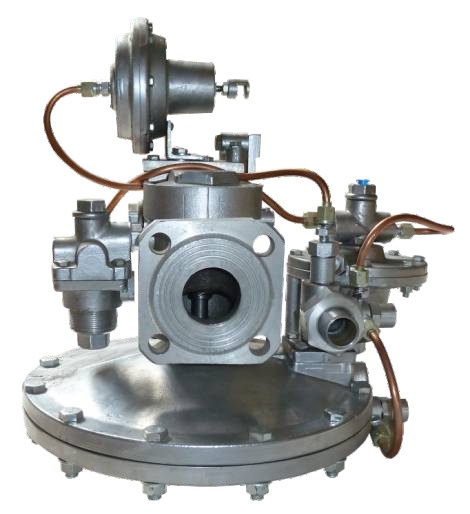

Регулятор давления газа РДГ

Регулятор давления газа РДГ

Цена: по запросу

Заказать

Регуляторы давления газа серии РДГ представляют собой пилотные автоматические регуляторы со встроенным запорным клапаном с регулированием «после себя». Функции регуляторов РДГ заключаются в следующем: снижении давления газа от входного давления до расчетного выходного в контролируемой точке; поддержании постоянным выходного давления в заданных пределах при установившемся режиме работы объекта регулирования; восстановлении выходного давления в заданные пределы после нарушения установившегося режима работы; автоматическом отключении подачи газа к объекту регулирования при аварийном повышении или понижении выходного давления сверх допустимых установленных значений.



Применение регуляторов РДГ:

  • в газорегуляторных пунктах ГРП систем газоснабжения населенных пунктов;
  • в газорегуляторных пунктах ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.

Регуляторы соответствуют климатическому исполнению У2 по ГОСТ 15150-69 для работы при температуре окружающей среды:

  • от -45 до + 60 С при изготовлении корпусных деталей из алюминиевого сплава;
  • от -15 до + 60 С при изготовлении корпусных деталей из чугуна.


Модификации регуляторов серии РДГ:

  • РДГ-25Н, РДГ-25В - регуляторы РДГ25 на низкое давление и высокое выходное давление
  • РДГ-50Н/25, РДГ-50В/25, РДГ-50Н/30, РДГ-50В/30, РДГ-50Н/35, РДГ-50В/35, РДГ-50Н/40, РДГ-50В/40, РДГ-50Н/45, РДГ-50В/45 - регуляторы РДГ50 на низкое и высокое давление с седлами диаметров (мм): 25, 30, 35, 40, 45
  • РДГ-50Н/30/14, РДГ-50В/30/14,РДГ-50Н/45/18, РДГ-50В/45/18 - модификации регуляторов РДГ50 с двойными седлами, дающими устойчивую работу регулятора при низком расходе газа
  • РДГ-80Н/65, РДГ-80В/65, РДГ-80Н/80, РДГ-80В/80 - регуляторы РДГ80 на низкое и высокое выходное давление с седлами диаметров (мм): 65 и 80
  • РДГ-80Н/65/30, РДГ-80В/60/30,РДГ-80Н/80/30, РДГ-80В/80/30 - модификации регуляторов РДГ80 с двойными седлами, дающими устойчивую работу регулятора при низком расходе газа
  • РДГ-150Н/98, РДГ-150В/98, РДГ-150Н/105, РДГ-150В/105, РДГ-150Н/140, РДГ-150В/140 - регуляторы РДГ150 на низкое и высокое выходное давление с седлами диаметров (мм): 98, 105, 140
  • РДГ-150Н/105/35, РДГ-150В/105/35,РДГ-150Н/140/40, РДГ-150В/140/40 - модификации регуляторов РДГ80 с двойными седлами, дающими устойчивую работу регулятора при низком расходе газа
  • Модификации с индивидуальными размерами седел под расходные характеристики заказчика
  • Правое и левое исполнения


Таблица пропускной способности регуляторов давления газа



Марка регулятора

Диапазон настройки, Рвых, кПа

0,05 МПа

0,1 МПа

0,2 МПа

0,3 МПа

0,4 МПа

0,5 МПа

0,6 МПа

0,7 МПа

0,8 МПа

0,9 МПа

1,0 МПа

1,1 МПа

1,2 МПа

РДГ-25Н

1,5-60

220

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-25В

60-600

-

340

510

680

850

1020

1190

1360

1530

1700

1870

2040

2210

РДГ-50Н седло ø25

1,5-60

295

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø25

60-600

-

385

570

755

960

1140

1320

1510

1715

1900

2080

2285

2470

РДГ-50Н седло ø30

1,5-60

318

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø30

60-600

-

450

650

850

1100

1300

1500

1700

1950

2150

2350

2600

2800

РДГ-50Н седло ø35

1,5-60

386

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø35

60-600

-

600

950

1250

1550

1850

2150

2500

2800

3100

3400

3700

4050

РДГ-50Н седло ø40

1,5-60

470

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø40

60-600

-

850

1250

1700

2100

2500

2950

3350

3800

4200

4600

5050

5450

РДГ-50Н седло ø45

1,5-60

600

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø45

60-600

-

1100

1650

2200

2750

3280

3800

4350

4900

5450

6000

6550

7100

РДГ-50Н седло ø30/14

1,5-60

265

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø30/14

60-600

-

490

710

940

1260

1470

1680

1885

2140

2350

2550

2810

3015

РДГ-50Н седло ø45/18

1,5-60

630

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-50В седло ø45/18

60-600

-

1160

1750

2340

3000

3530

4090

4650

5220

5780

6340

6900

7450

РДГ-80Н седло ø65

1,5-60

1250

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-80В седло ø65

60-600

-

2250

3400

4500

5600

6750

7850

9000

10100

11200

12350

13450

14600

РДГ-80Н седло ø80

1,5-60

1700

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-80В седло ø80

60-600

-

3550

5350

7100

8875

10650

12465

14175

15950

17710

19470

21250

23000

РДГ-80Н седло ø65/30

1,5-60

1320

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-80В седло ø65/30

60-600

-

2850

4320

5720

7130

8590

9980

11450

12860

14260

15730

17130

18580

РДГ-80Н седло ø80/30

1,5-60

1250

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-80Н седло ø80/30

60-600

-

3850

5810

7710

9640

11570

13490

15400

17330

19240

21160

23090

24990

РДГ-150Н седло ø98

1,5-60

2750

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-150В седло ø98

60-600

-

4950

7400

9850

12800

14800

17250

19700

22150

24600

27050

29500

32000

РДГ-150Н седло ø105

1,5-60

-

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-150В седло ø105

60-600

-

5870

8850

11750

14690

17630

20570

23470

26410

29330

32250

35190

38080

РДГ-150Н седло ø140

1,5-60

-

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-150В седло ø140

60-600

-

10570

15940

21150

26440

31730

37020

42240

47530

52780

58030

63320

68540

РДГ-150Н седло ø105/35

1,5-60

3275

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-150В седло ø105/35

60-600

-

6360

9590

12740

15930

19120

22300

25450

28640

31800

34970

38160

41300

РДГ-150Н седло ø140/40

-

-

-

-

-

-

-

-

-

-

-

-

-

-

РДГ-150В седло ø140/40

60-600

-

11250

16960

22510

28140

33770

39400

44960

50590

56180

61760

67400

72950

Внимание! Приведенные характеристики получены эмпирическим путем в процессе испытаний и могут отличаться от расчетных параметров и характеристик регуляторов других производителей.



Для уточнения параметров работы, настройки, возможности изготовления регуляторов с индивидуальными характеристиками расхода и давления, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
