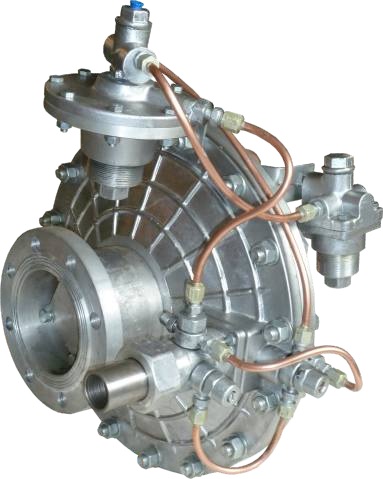

Регулятор давления газа РДП

Цена: по запросу

Регуляторы давления газа РДП являются прямоточными пилотными регуляторами «после себя». Регуляторы давления газа РДП Ду 25, 50, 100, 200 выполняют следующие функции: снижение давления газа от входного давления до расчетного выходного; поддержание постоянным выходного давления в заданных пределах при установившемся режиме работы объекта регулирования; восстановление выходного давления в заданные пределы после нарушения установившегося режима работы.

Применение
Модификации
Характеристики
Документация

Применение регуляторов РДП:

в газорегуляторных пунктах (ГРП), газорегуляторных установках (ГРУ).

Регуляторы соответствуют климатическому исполнению У2 по ГОСТ 15150-69 для работы при температуре окружающей среды: от -45 до + 60 С. Отличаются высокой точностью регулирования и скоростью реакции, но при этом требовательны к чистоте регулируемой среды.

Модификации регуляторов серии РДП:

Регулятор РДП25 - на низкое и высокое выходное давление
Регулятор РДП50 - на низкое и высокое выходное давление
Регулятор РДП100 - на низкое и высокое выходное давление
Регулятор РДП200 - на низкое и высокое выходное давление
Правое и левое исполнения

Таблица пропускной способности регуляторов давления газа РДП

Марка регулятора	Диапазон настройки, Рвых, кПа	0,05 МПа	0,1 МПа	0,2 МПа	0,3 МПа	0,4 МПа	0,5 МПа	0,6 МПа	0,7 МПа	0,8 МПа	0,9 МПа	1,0 МПа	1,1 МПа	1,2 МПа
РДП-25Н	1,5-60	210	-	-	-	-	-	-	-	-	-	-	-	-
РДП-25В	60-600	-	320	450	546	745	890	1032	1190	1330	1485	1630	1785	2133
РДП-50Н	1,5-60	850	-	-	-	-	-	-	-	-	-	-	-	-
РДП-50В	60-600	-	1100	1680	2300	2900	3500	4020	4600	5480	5800	6350	6900	7500
РДП-100Н	1,5-60	3400	-	-	-	-	-	-	-	-	-	-	-	-
РДП-100В	60-600	-	4580	6920	9250	11550	13870	16200	18500	20800	23150	25480	27800	30050
РДП-200Н	1,5-60	11620	-	-	-	-	-	-	-	-	-	-	-	-
РДП-200В	60-600	-	15480	23220	30960	38700	46440	54180	61920	69660	77400	85140	92880	100000

Внимание! Приведенные характеристики получены эмпирическим путем в процессе испытаний и могут отличаться от расчетных параметров и характеристик регуляторов других производителей.

Таблица пропускной способности регуляторов

Сертификат ТР ТС

Сертификат соответствия ГОСТ

Для уточнения параметров работы, настройки, возможности изготовления регуляторов с индивидуальными характеристиками расхода и давления, отправьте свой запрос на электронный адрес info@rmg-rus.ru или позвоните по телефону +7 (495) 230-84-83. Менеджер ООО «РМГ РУС» предоставит актуальную информацию по всем вопросам сотрудничества.
