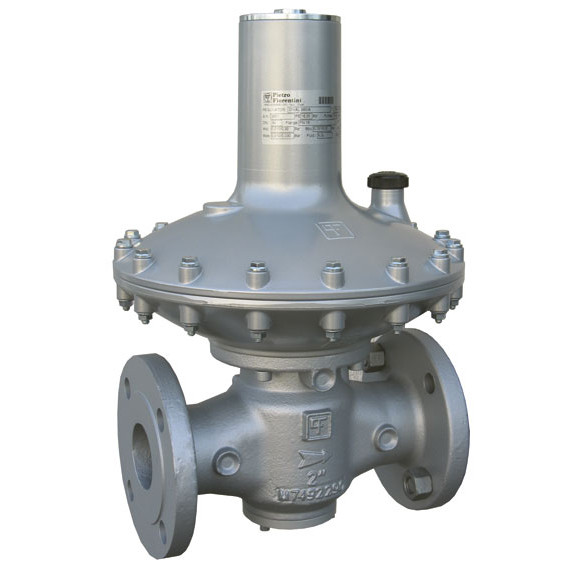

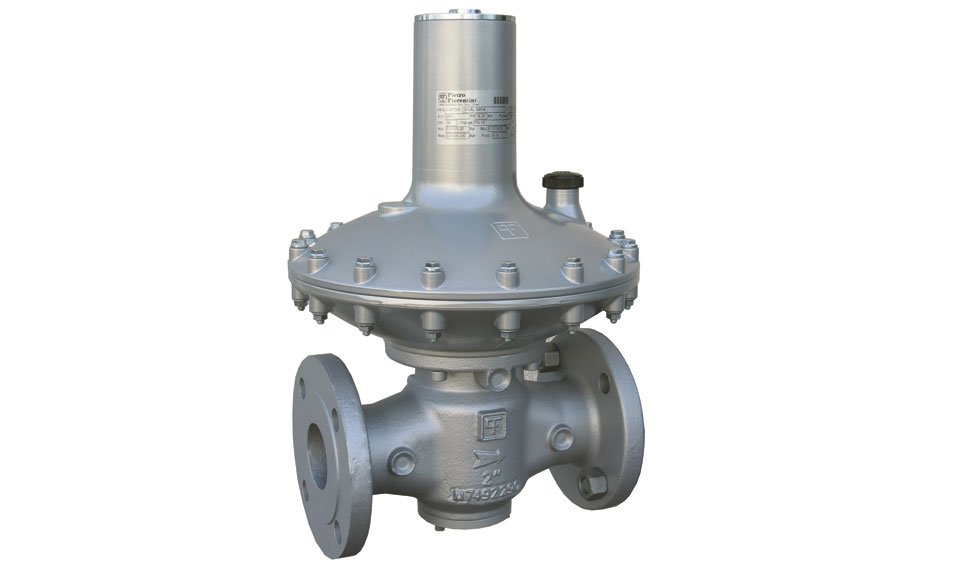

Регулятор давления газа Dival 600

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

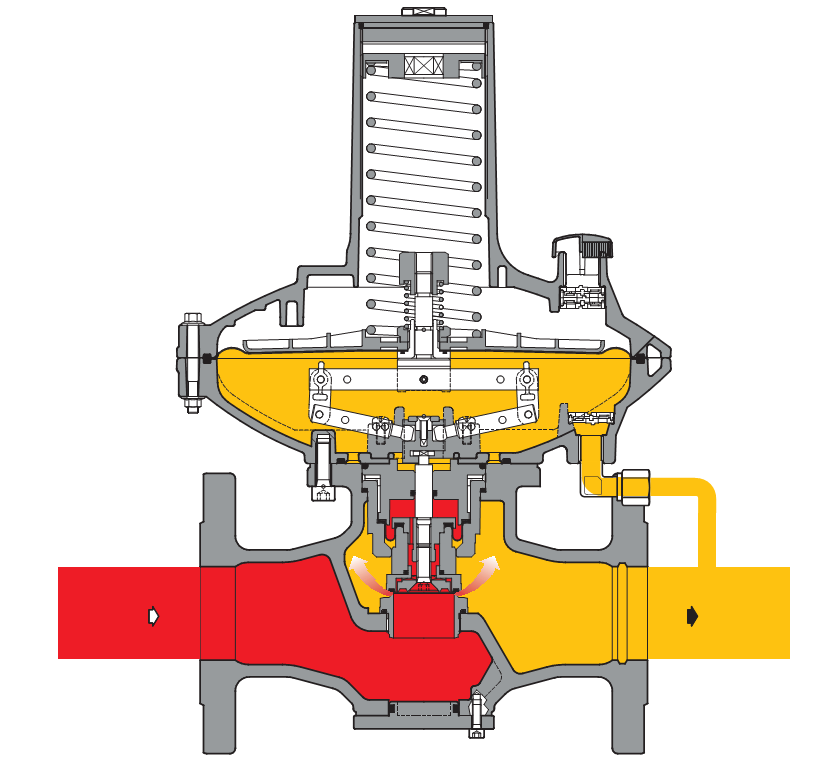

DIVAL 600 - регуляторы газа прямого действия, используемые для низкого и среднего давления, управляемые с помощью диафрагмы и пружины обратного действия. Эти регуляторы работают с предварительно очищенными, неагрессивными газами.

Модульная конструкция регуляторов давления серии DIVAL 600 позволяет устанавливать встроенный отсекающий клапан или устройство для использования регулятора в качестве последовательно расположенного монитора на стандартный корпус без изменения монтажной длины.

Кроме того, модульная конструкция регулятора позволяет осуществлять периодическое техническое обслуживание без снятия корпуса с линии.

• Применение
• Преимущества
• Характеристики
• Документация



Благодаря своим конструктивным особенностям регуляторы серии DIVAL 600 имеют широкий диапазон применения. Отличающиеся высоким быстродействием, они идеальны для горелок, промышленного применения, а также в любых случаях, когда имеют место резкие скачки расхода.

Оборудование, предоставляемое опционально, по запросу:

• встроенный отсекающий клапан;
• функция монитора на линии;
• дополнительное шумоглушение;
• встроенный сбросной клапан.



Поскольку регуляторы серии DIVAL 600 обеспечивают высокую точность при любых изменениях давления на входе, они являются оптимальным решением и для газовых сетей, где, как правило, регуляторы прямого действия не применяются. Исключительная простота технического обслуживания и небольшое количество деталей определяют низкую стоимость эксплуатации.



Технические характеристики:

Диапазон входного давления	0,2 … 20 бар
Диапазон выходного давления	DN 25 BP 12 - 340 мбар; MP 12 - 340 мбар; TR 300 - 4200 мбар; DN 40-50 BP 12 - 85 мбар; MP 80-340 мбар; TR 300 - 4200 мбар
Диапазон настройки ПОК	BP 30-180 мбар; MP 140-450 мбар; TR 250 - 5500 мбар
Класс точности AC	до 5
Класс давления закрытия SG	до 10
Резьбовые соединения	DN 2 " Rp ISO 7-1 NPTF ASME B1.20.1 (только чугун)
Фланцы	PN 16 и PN 25 в соответствии с ISO 7005-1, ISO 7005-2, ANSI 150 RF в соответствии с ANSI B16.5, ASME B16.42 ANSI 125 FF в соответствии с ASME B
Доступные размеры, DN	1” (DN 25) - 1”1/2 (DN 40) - 2” (DN50)
Расчетное давление	20 бар
Среда	природный газ, пропан, бутан, воздух, азот или любой другой неагрессивный газ
Материалы Корпус Крышки Внутренние детали Уплотнение Мембраны	чугун или сталь алюминиевый сплав нержавеющая сталь и латунь нитриловая резина прорезиненная ткань
Температурный режим	-30 ° C до +60 ° C

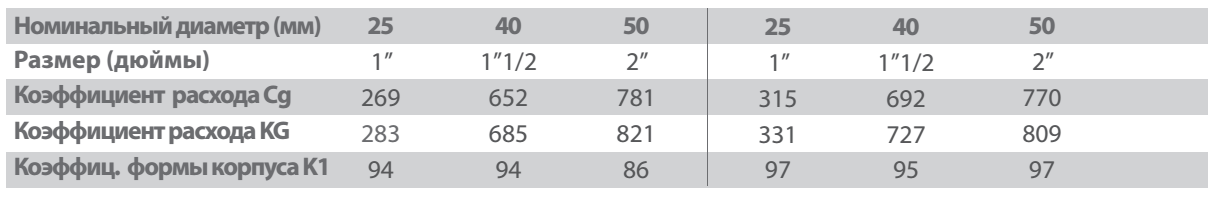

Таблица коэффициентов пропускной способности:
