Регулятор давления газа RMG 503

Регулятор давления газа Регулятор давления газа HON 503

Цена: от 538 145 ₽*

* Цена оборудования в минимальной конфигурации, без НДС. Не является офертой.

Регулятор давления газа Hon 503 (RMG 503) предназначен для поддержания выходного давления газообразной среды независимо от влияния возмущающего воздействия, входного давления и/или изменения отбора газа в линии регулирования. HON 503 (RMG 503) состоит из регулирующего клапана и функциональных единиц "регулятор" и "предохранительный отсекающий клапан (ПОК)". Установленный перед регулятором фильтр тонкой очистки защищает регулятор от загрязнений.



Применение

  • Прибор для коммунального хозяйства, электростанций и промышленных объектов
  • Применим для природнного газа и любых неагрессивных газов

Конструкция

Компактная конструкция регулирующего клапана HON 503 обеспечивает высокое удобство техобслуживания. При помощи простого снятия верхней части корпуса возможно быстрое проведение контроля дросселирующей мембраны в регулирующем клапане без изъятия корпуса регулирующего клапана из линии.

Техобслуживание уплотнения заслонки (ПОК) клапана также производится без изъятия прибора из регулирующей шины.

Регулирующий клапан изготовлен в виде мембранного вентиля. Мембрана опирается на дросселирующую деталь с узкими щелями. Перед этими щелями находится обегающая грань уплотнения. Пружина закрытия создает необходимую силу для нулевого закрытия.

За счет интегрированного разделителя струя газа в дросселирующем корпусе в типовой версии достигается по сравнению с прибором с комбинацией тарелка клапана/седло клапана уменьшение уровня шума от 10 до 15 дБ (А). Вставка дополнительных шуморедуцирующих элементов под дросселирующую деталь позволяет улучшить ситуацию шумовозниковения.

Однако надо рассчитывать на уменьшение коэффициента расхода KG примерно на10%.

Регулируемое выходное давление подается через измерительную трубку к регулятору. Двойная мембранная система в регуляторе охватывает фактическую величину выходного давления как силу у измерительной мембраны и сравнивает ее с силой пружины задатчика, которая является ведущей величиной. Соответственно этому сравнению при отклонении параметров регулирования в процессе изменения установочного давления происходит открытие дросселирующей мембраны, за счет чего обеспечивается выравнивание выходного давления (фактического значения) с заданной величиной. Благодаря конструкции мембраны в виде дросселирующего органа регулятора RMG 502 работает уже при маленьких расходах стабильно.

При нулевом расходе регулятор закрывается полностью.

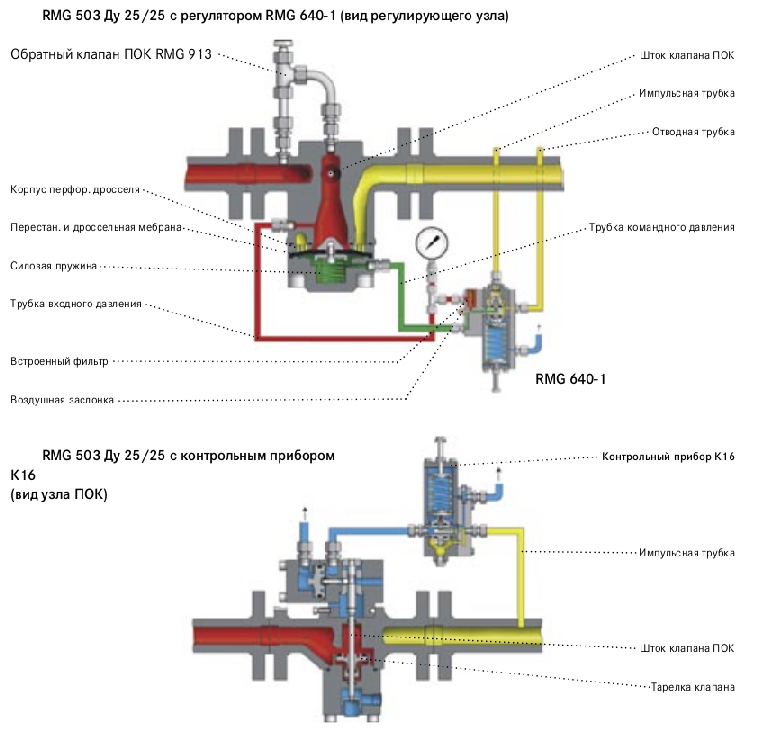

От номинального диаметра Ду 25/50 регулятор давления газа снабжен вентилем для запуска, который способствует быстрому выравниванию давления на дросселирующей мембране при задаче входного давления. В качестве предохранительного отсекающего клапана (ПОК) применяется зарекомендовавшая себя система HON 711 или при номинальном диаметре Ду 25/25 ПОК HON 704. ПОК закрывается при превышении или понижении установленного давления срабатывания.

Описание функционирования ПОК, возможности настройки и ручное управление повторным взводом смотри в технической информации приборов HON: 703 / 704 / 711 , инструкциях по эксплуатации и техническому обслуживанию приборов HON 703 / 711 и проспектах соответствующих контрольных приборов.



Особенности

  • Широкий диапазон на входе
  • Мембранный вентиль в качестве рабочего органа
  • Мало деталей и удобен в обслуживании, низкий уровень шума
  • С вставным предохранительным отсекающим клапаном

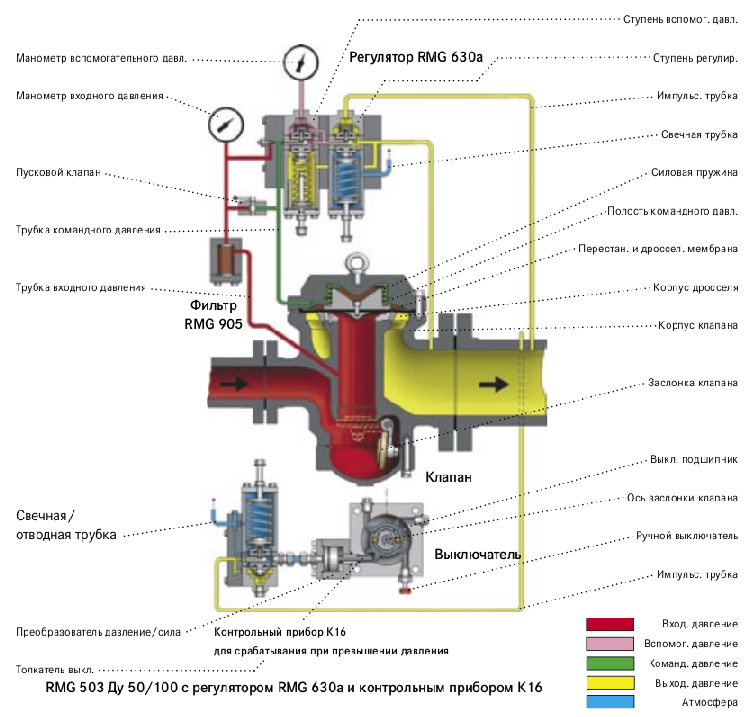

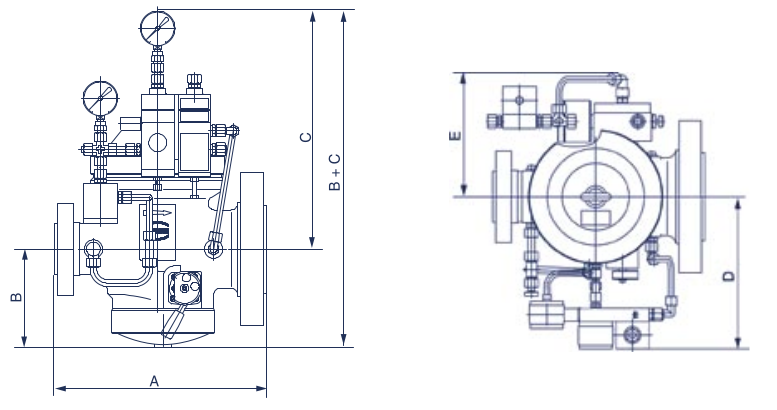

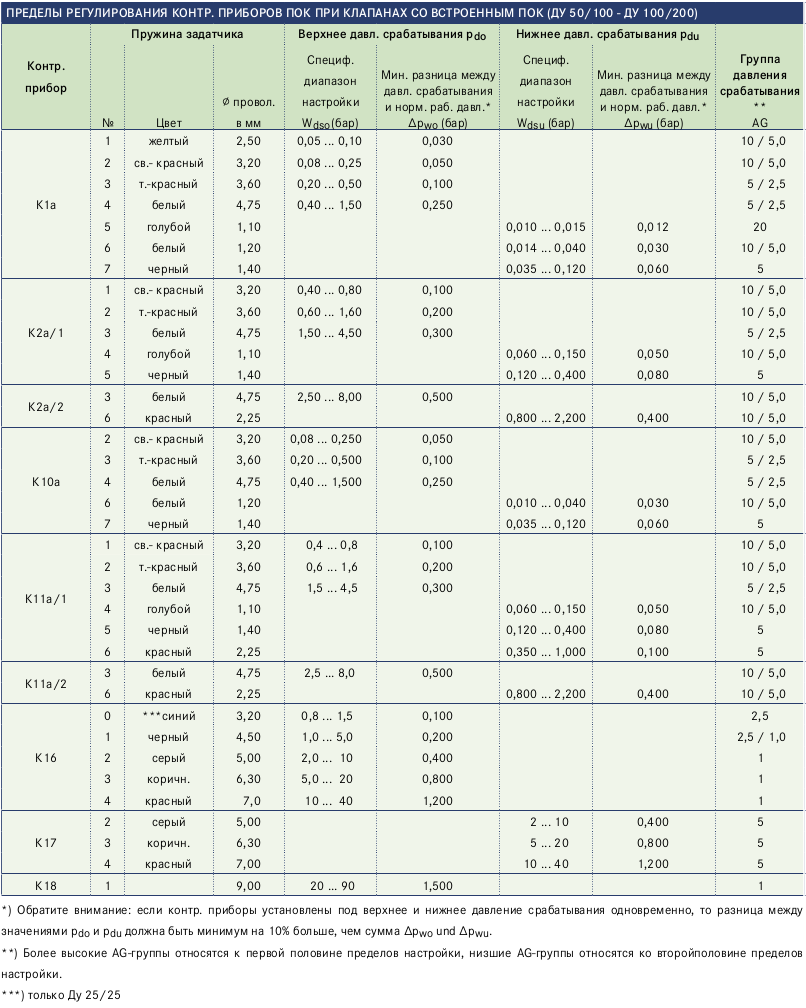

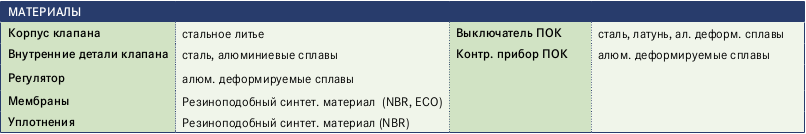

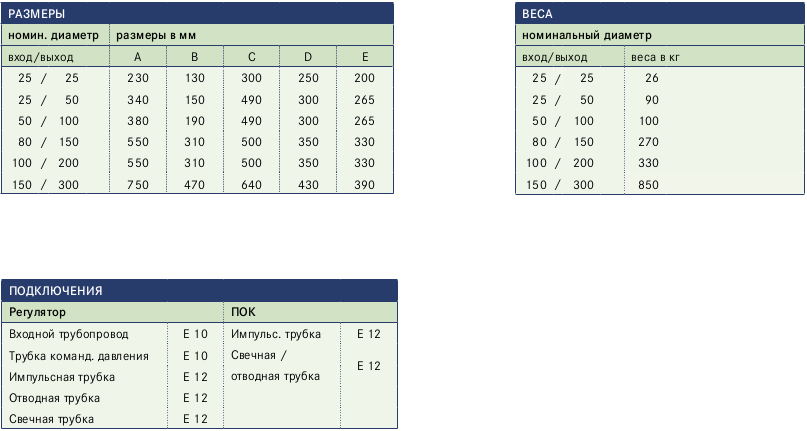

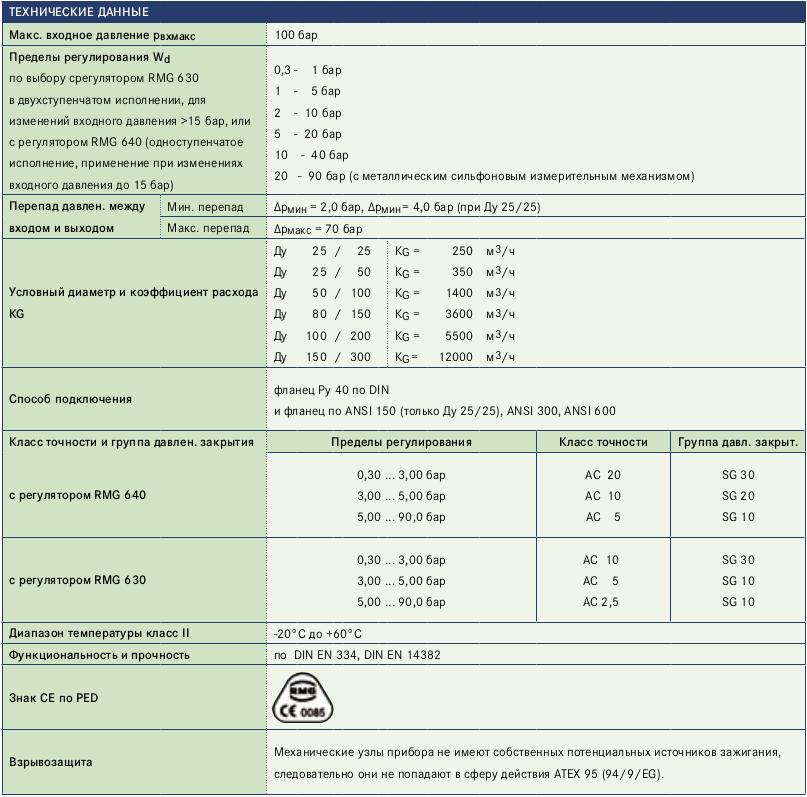

   Технические данные регулятора давления газа HON 503 Материалы Пределы регулирования контр. приборов ПОК Схема регулятора давления газа HON 503 Размеры, веса регулятора Характеристики регулятора
